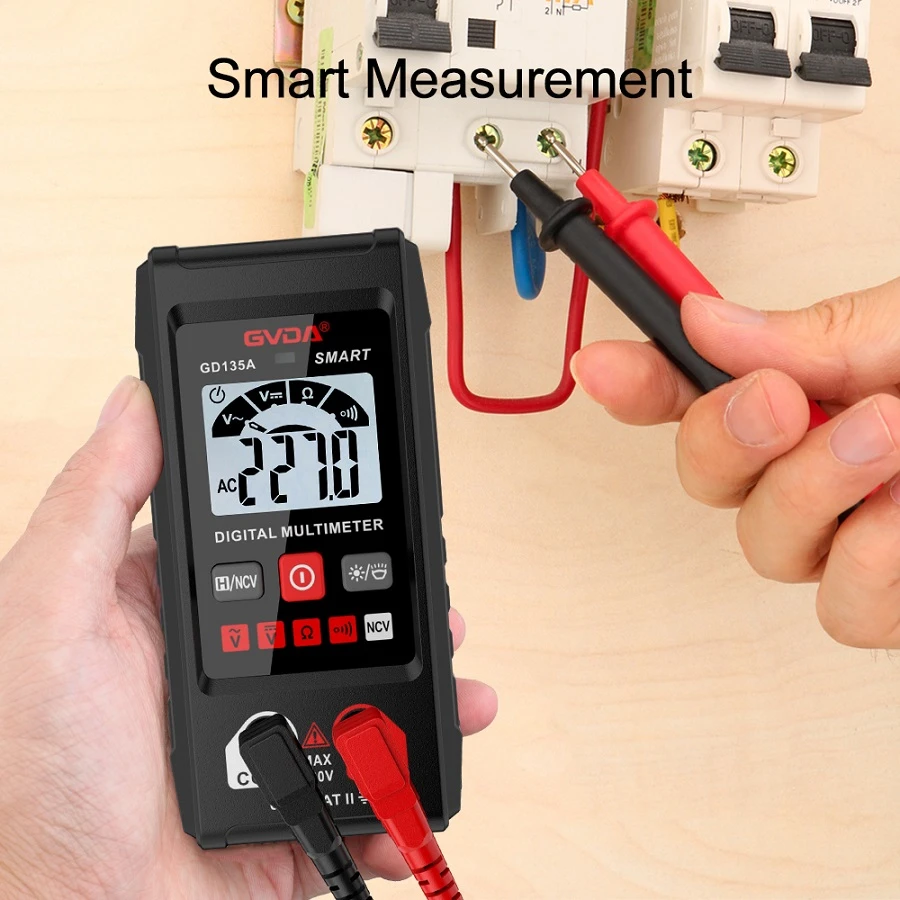

マルチメーターは電流、電圧、抵抗を測定します。どのレベルに設定し、どのように読み取るのでしょうか?
マルチメーターの構造を観察して理解します。
マルチメーターにはさまざまな形の種類がありますが、基本的な構造と使い方は同じです。
マルチメーターには、ボード上にメーターとセレクター スイッチが必要です。また、オーム レベル ゼロ調整ノブとテスト リード ソケットもあります。各部品の機能は次のとおりです。
（１）ヘッダー
マルチメーターのメーターヘッドは感度の高い電流計です。メーターヘッドのダイヤルには、さまざまな記号、目盛り、数値が印刷されています。記号 AV-Ω は、このメーターが電流、電圧、抵抗を測定できるマルチメーターであることを示します。ダイヤルには複数の目盛り線が印刷されています。右端に「Ω」とマークされているのは抵抗目盛り線です。右端はゼロ、左端は∞です。目盛り値の分布は不均一です。記号「-」または「DC」は直流を表し、「~」または「AC」は交流を表し、「~」は AC と DC が共有する目盛り線を表します。目盛り線の下のいくつかの数字の列は、セレクタースイッチのさまざまなギアに対応する目盛り値です。
時計本体には、針が左端のゼロを指すように修正するための機械式ゼロ調整ノブも付いています。
（２）セレクタスイッチ
マルチメーターのセレクター スイッチは、マルチポジション ロータリー スイッチです。測定項目と範囲を選択するために使用されます。一般的なマルチメーターの測定項目には、「mA」: DC 電流、「V」: DC 電圧、「V」: AC 電圧、「Ω」: 抵抗などがあります。各測定項目は、選択のためにいくつかの異なる範囲に分かれています。
（３）テストリードとテストリードソケット
ペンは赤と黒に分かれています。使用時には、赤いテストリードを「+」とマークされたジャックに、黒いテストリードを「-」とマークされたジャックに挿入します。
マルチメーターの使い方
（１）マルチメータを使用する前に、次のことを行う必要があります。
1. マルチメーターを水平に置きます。
2. 針がダイヤルの左端のゼロ位置で停止しているかどうかを確認します。ずれがある場合は、小さなドライバーを使用して、メーターヘッドの機械式ゼロ調整ノブをゆっくりと回して、メーターの針がゼロを指すようにします。
3. 上記の要件に従って、テスト リードをテスト リード ジャックに挿入します。
4. セレクタースイッチを対応する項目と範囲に回します。使用準備完了です。
（２）マルチメーターを使用した後は、次のことを行う必要があります。
1. テストリードを引き抜きます。
2. セレクタースイッチを「OFF」の位置に回します。そのような位置がない場合は、「1000V」の位置など、AC電圧の最大範囲に回します。
3. 長期間使用しない場合は、電池の電解液が漏れて内部回路が腐食するのを防ぐために、時計内の電池を取り外してください。
（１）直流電圧の測定
測定手順は次のとおりです。
1. 測定範囲を選択します。マルチメーターの DC 電圧範囲は「V」でマークされており、2.5 ボルト、10 ボルト、50 ボルト、250 ボルト、500 ボルトの 5 つの範囲があります。回路の電源電圧に応じて範囲を選択します。回路の電源電圧は 3 ボルトしかないため、10 ボルトの範囲が選択されています。電圧がわからない場合は、最初に最高電圧レベルで測定し、徐々に低い電圧レベルに切り替える必要があります。
2. 測定方法。マルチメーターは、テスト対象回路と並列に接続する必要があります。赤いペンは、テスト対象回路と電源の正極の間の接続に接続し、黒いペンは、テスト対象回路と電源の負極の間の接続に接続する必要があります。
3. 正しい読み取り。ダイヤルを注意深く観察します。DC 電圧の目盛り線は 2 番目の目盛り線です。10V スケールを使用する場合は、目盛り線の下の 3 行目の数字を使用して、測定された電圧値を直接読み取ることができます。読み取りを行うときは、目がポインターに向いている必要があります。
