クランプオン電流計の利点 - 三相電流を測定するクランプオン電流計

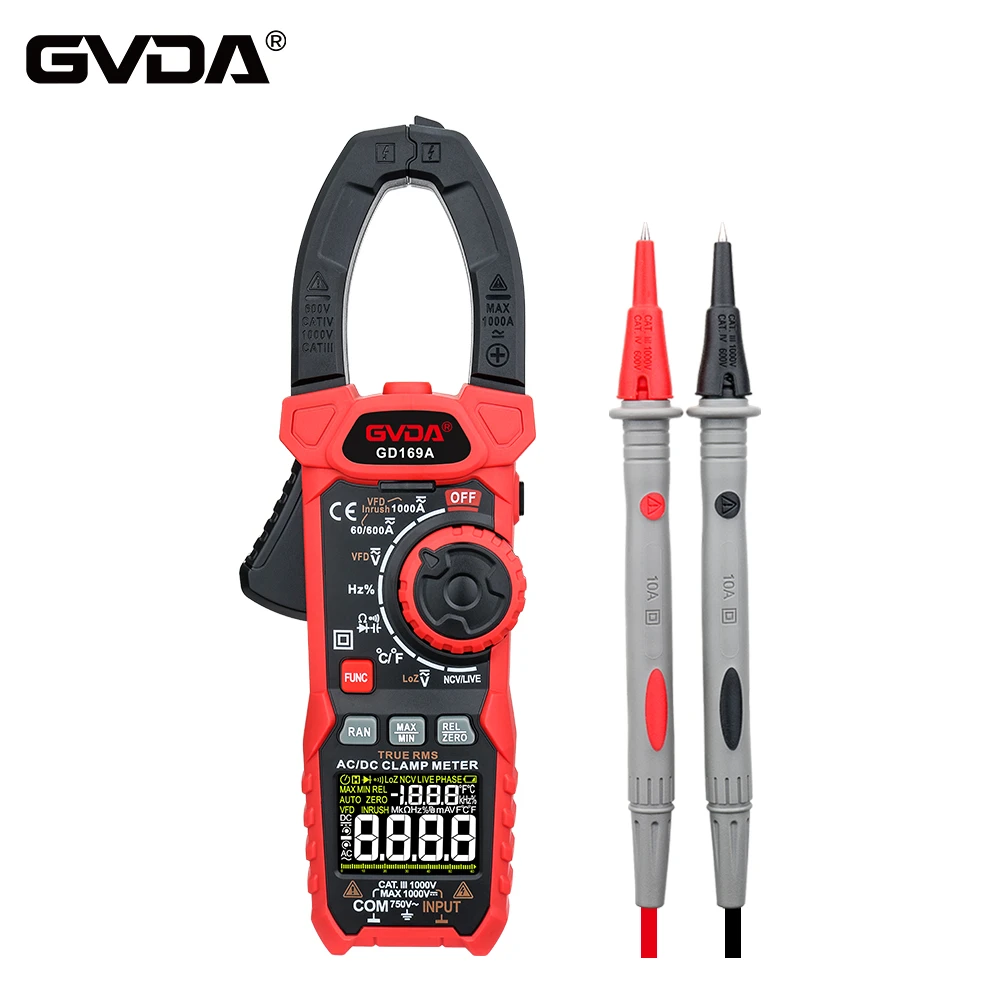

クランプ電流計の最大の利点は、電流を中断することなく測定できることです。クランプ電流計は、主にポインター型とデジタル型の 2 つのカテゴリに分けられます。異なる結果と用途に応じて、クランプ電流計は、AC 測定用のクランプ電流計と、AC および DC 用の電磁システム用クランプ電流計に分けられます。
通常、電流を測定するときは、電流計または電流計の一次巻線を測定対象回路に接続する前に、測定対象回路を切断する必要があります。クランプ電流計を使用すると、測定対象回路を切断せずに測定電流を測定できます。クランプ電流計の精度レベルは高くなく、通常2.5または5.0ですが、使い勝手が良いため広く使用されています。クランプ電流計は、一般に、電圧が500V Vを超えない負荷電流を測定するために使用されます。一般的に使用されているクランプ電流計は、構造形式の違いにより、トランスタイプと電磁タイプに分けられます。その中には、AC電流のみを測定するt301クランプ電流計、AC電流とAC電圧の両方を測定するt302クランプ電流計、およびmgシリーズAC / DCクランプ電流計があります。
クランプ電流計による三相電流の測定
三相電流は一度に 1 相ずつ検出する必要があり、結局、三相電流の不平衡という現象が発生します。
測定方法：
1. まず、クランプ電流計の電圧レベルを正しく選択し、外部絶縁が良好かどうか、損傷がないか、指針が柔軟に振れるかどうか、ジョーが腐食していないかどうかを確認します。モーターの電力に応じて、定格電流を推定し、メーターの測定範囲を選択します。
2. クランプ電流計を使用する前に説明書をよく読んで、クランプ電流計が AC か AC/DC かを確認してください。
3. クランプ電流計自体の精度が低いため、小電流を測定する場合は、まず測定対象回路の電線を数回巻き、クランプ電流計のジョーに挿入して測定する方法が考えられます。このとき、クランプメータが示す電流値は実際に測定する値ではなく、実際の電流値はクランプメータの読み取り値を電線の巻き数で割った値になります。
4. 測定中はクランプメーターのジョーをしっかりと閉じてください。閉じた後にノイズがある場合は、ジョーを再度開いてください。それでもノイズが除去できない場合は、磁気回路の接合面が滑らかで清潔であるかどうかを確認し、ほこりがある場合は拭き取ってください。
5. クランプメーターは、一度に 1 つの相導体の電流しか測定できません。測定する導体はクランプ ウィンドウの中央に配置する必要があり、すべての多相導体をクランプ ウィンドウにクランプして測定することはできません。
6. 測定対象回路の電圧はクランプメーターの指示値を超えないようにしてください。超えると、接地事故や感電の危険につながります。
7. ケージ非同期モーターの動作中の動作電流を測定します。電流に応じて、モーターが正常に動作するかどうかを確認し、モーターの安全な動作を確保し、モーターの耐用年数を延ばすことができます。
8. 測定するときは、各相または3相を測定することができます。このとき、表の数字はゼロになるはずです（3相電流の位相和がゼロであるため）。ジョーに2相のワイヤがある場合、表に表示される値は3相目の電流値です。各相電流を測定することで、モーターが過負荷になっているかどうか（測定された電流が定格電流値を超えているかどうか）、モーターの内部に電源電圧があるかどうか（電気エネルギーに変換できる他の形式のデバイスを電源と呼びます）を判断できます。
9. クランプメーターを測定する前に、測定電流を推定してから、使用する範囲を決定する必要があります。推定できない場合は、最初に最大範囲を使用してから、より小さい範囲に変更して正確な読み取り値を得ることができます。小さな電流スケールを使用して大きな電流を測定することはできません。機器の損傷を防ぐためです。
