クランプ電流計の動作原理を内部構造から解析

クランプ電流計の動作原理を内部構造から解析

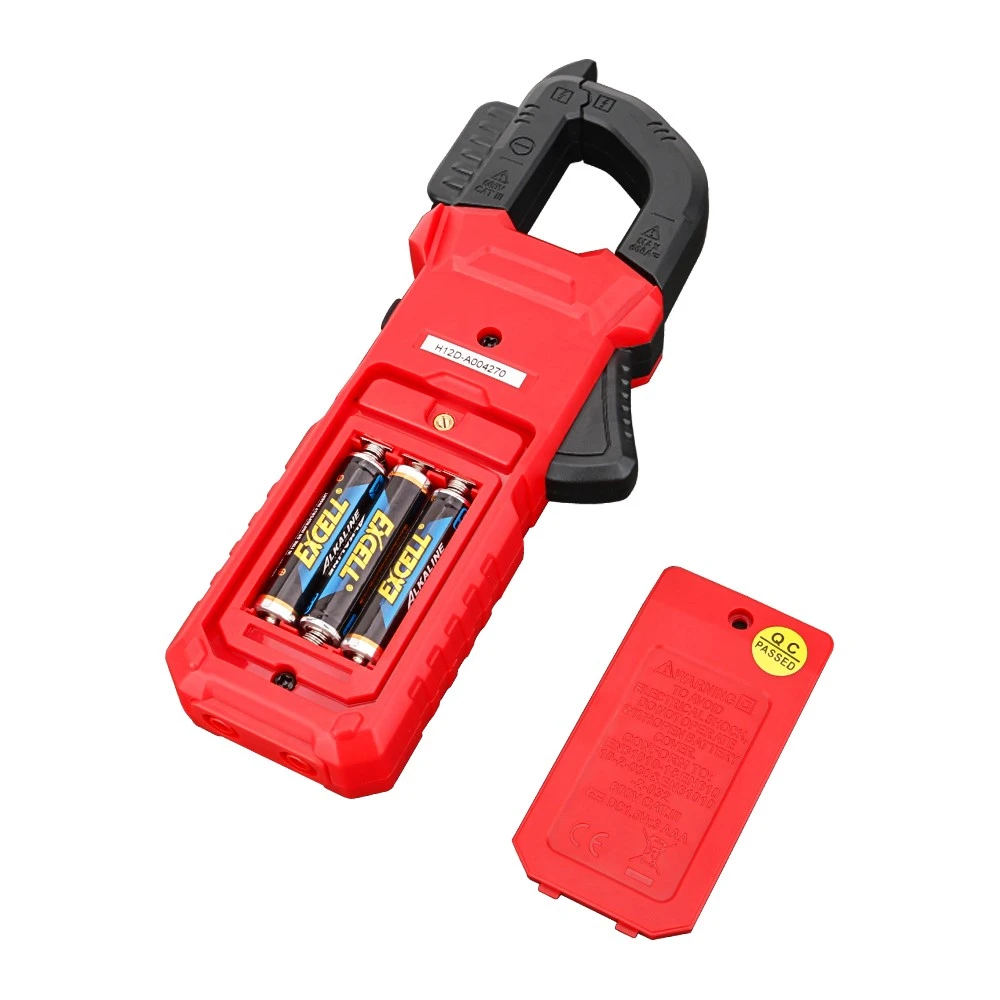

クランプメータは主に電磁電流計と貫通コア変流器で構成されています。 貫通コア変流器の二次巻線は鉄心に巻かれて交流電流計に接続されており、その一次巻線は変圧器の中心を通る被測定線となります。 電流を測定するときは、レンチを押してクランプを開き、測定された電流が流れるワイヤをコア貫通変流器の中央に置きます。 測定されるワイヤに交流電流が流れると、交流電流の磁束によって変圧器の二次巻線に電流が誘導されます。 この電流が電磁電流計のコイルに流れることで指針が振れ、測定された電流値が目盛りに表示されます。 クランプ電流計はテスト対象の回路と直列に接続する必要があります。

実際の運用では、回路を切断するのは明らかに不便です。 一方、クランプ形電流計は、回路を切断せずに回路の交流電流を直接測定できるポータブルな機器です。 電気メンテナンスに非常に便利で広く使用されています。

クランプ式メーターノブの正体はレンジ選択スイッチで、レンチの役割はスルーコアトランスのコア可動部を開閉して被測定線にクランプすることです。

クランプ電流計のよくある故障

(1) 電流または電圧を測定するときに、1 つまたは複数のレベルが表示されませんが、他のレベルは正常に表示されます。 クランプ式メーターのスイッチ固定ネジが緩んでいるか、分岐スイッチの接続部がねじれていることが原因です。 このタイプの障害は一般的です。 カバーを開けると、断線したワイヤーが正しく接続されます。

(2) 電流の読み取り値は比較的小さいですが、電圧の読み取り値は正常です。 原因のほとんどは、ジョー間の接触不良と過剰な磁気漏れによるものです。 良好な接触を確保するには、ジョーを修正する必要があります。 このタイプの障害は、巻線間の短絡によって発生する場合がありますが、これはさらに厄介です。 通常、オリジナルデータに合わせて巻き戻し、エージング処理を行う必要があります

(3) 内部磁気クランプ式電流計でよく発生する、電流および電圧レンジの読み取り値が低い。 その理由は、磁石が減磁するためであり、問​​題を解決するには通常は磁化する必要があります。 メーターヘッド分岐部に直列に接続されている抵抗値を下げることでも調整可能です

(4) 測定値のいずれかが不正確な場合は、対応する抵抗を調整する必要があります。

(5) 電圧レベル表示は正常ですが、電流レベルが表示されません。 マルチメーターを使用して一次スイッチと二次巻線に異常がないか確認してください。

(6) 何も指示がない。 整流ダイオード、メーターヘッド、スイッチ、およびクランプメーターに接続または関連する配線に断線がないか確認する必要があります。
