クランプメーターのよくある故障と解決方法

クランプメーターのよくある故障と解決方法

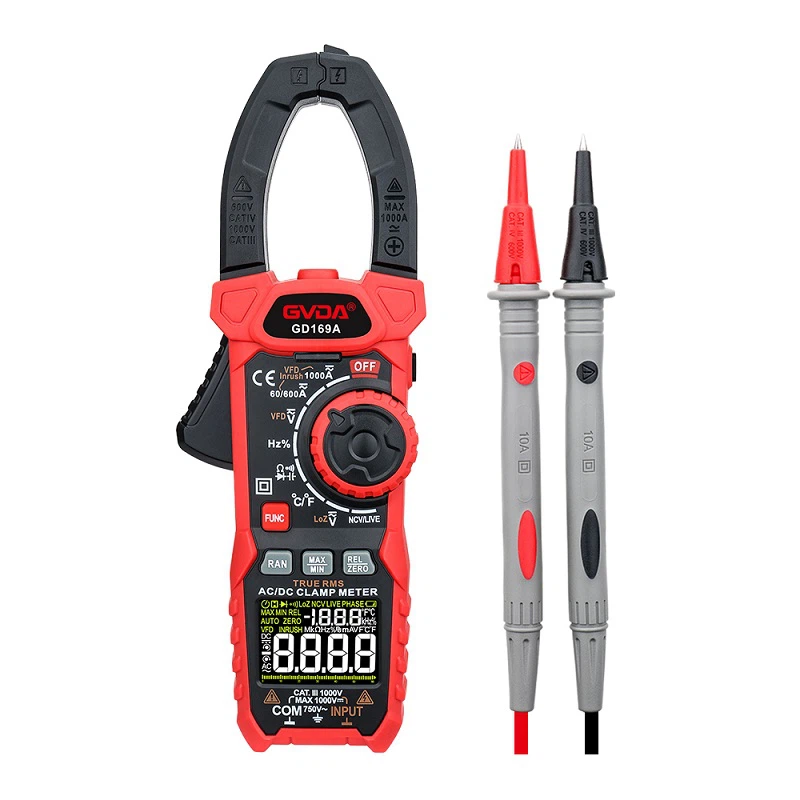

クランプ電流計には高電圧用と低電圧用の 2 種類があり、ラインを切断せずにラインの電流を直接測定するために使用されます。使用方法:

（1）高電圧クランプメーターを使用する場合は、クランプ電流計の電圧レベルに注意してください。低電圧クランプメーターを使用して高電圧回路の電流を測定することは固く禁じられています。高電圧クランプメーターで測定する場合は、2人で操作する必要があります。非勤務者も測定時に2番目の作業チケットに記入する必要があります。測定時は絶縁手袋を着用し、絶縁パッドの上に立つ必要があります。短絡や接地を防ぐため、他の機器に触れないでください。

（２）計器の時間を観察する場合、頭部と活電部との間に安全な距離を保つように特に注意する必要があり、人体のどの部分と活電部との間の距離もクランプメーターの全長よりも短くなってはならない。

（３）高電圧回路で測定する場合、クランプ式電流計から他の計器への配線を使用して測定することは禁止されています。高電圧ケーブルの各相の電流を測定する場合、ケーブルヘッド間の距離は300mm以上で、絶縁が良好でなければなりません。測定は、都合がよいと判断された場合にのみ行うことができます。

（４）低圧ヒューズまたは水平配置された低圧バスバーの電流を測定する場合は、相間の短絡を防ぐために、測定前に各相のヒューズまたはバスバーを絶縁材で保護し、絶縁する必要があります。

（5）ケーブルの1相が接地されている場合は、測定を厳禁します。ケーブルヘッドの絶縁レベルが低いために接地破壊爆発が発生し、人身の安全が脅かされる可能性があります。

（６）クランプ電流計の測定が完了したら、次回使用時に不用意な過電流を避けるためにスイッチを最大範囲に引き、乾燥した部屋に保管してください。

クランプ電流計ソリューション
（1）電流または電圧を測定するとき、1つまたは複数のギアは表示されませんが、他のギアは正常に表示されます。原因は、クランプメーターの固定スイッチネジが緩んでいるか、分岐スイッチの接続がねじれていることです。この種の故障は最も一般的です。カバーを開けて、断線したワイヤーを接続するだけです。

（2）電流範囲の読み取り値が小さすぎるが、電圧範囲の読み取り値は正常です。原因は主にジョーの接触不良と磁気漏れが多すぎることです。ジョーを修正して接触を良くする必要があります。この種の障害は、巻線間の短絡によって引き起こされる場合があり、この時点ではより厄介です。一般的に、巻線は元のデータに従って巻き直し、エージングする必要があると言われています。

（３）電流と電圧のレンジの測定値が両方とも低い。この現象は、内部磁気クランプメーターでよく発生します。原因は磁石が消磁されているためで、通常は磁化することで解決できますが、メーターの分岐と直列の抵抗値を下げることで調整することもできます。

（4）測定値の1つが不正確な場合は、対応する抵抗を調整する必要があります。

（５）電圧範囲の表示は正常ですが、電流範囲には全く表示がありません。マルチメーターを使用して一次スイッチと二次巻線をチェックし、異常がないか確認します。

（6）すべて指示なし。クランプメーターに接続されている、またはクランプメーターに関連する整流ダイオード、メーターヘッド、スイッチ、および配線に断線がないか確認する必要があります。
