変圧器クランプ電流計の構造と使用法

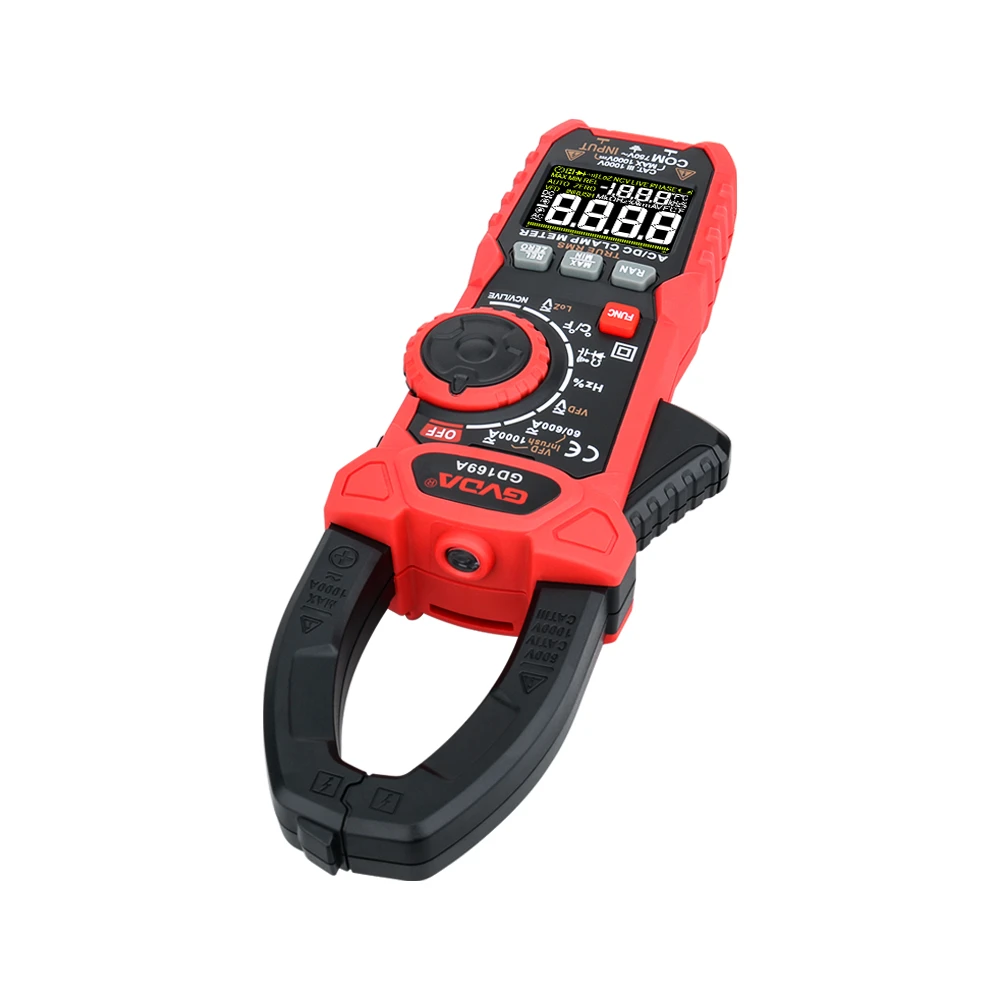

クランプメータは、回路内の交流電流を遮断することなく測定できるポータブル機器で、電流計と変流器を組み合わせた機器です。 デジタルマルチメータの必須コンポーネントです。
アレンジとアイデア
変流器、クランプレンチ、および反力計を備えた整流電磁システムがクランプメーターの基本コンポーネントを構成します。
クランプメーターの動作は変圧器の動作と似ています。 昇圧トランスの一次コイルは、クランプ型の鉄心に通されたワイヤです。 これは、1- ターンの変圧器の一次コイルに似ています。 2次ループは2次コイルと測定用の電流計で構成されます。 電線に交流電流が流れると交流磁界が発生し、二次回路に誘導電流が発生します。 一次コイルと二次コイルの巻数の逆比は、一次電流に対する電流の大きさの比に相当します。かなりの電流を測定するには、クランプ電流計を使用します。 測定された電流が不十分な場合は、一次線をクランプメーターに通して巻数を追加すると同時に、電流を巻数で割ることもできます。
クランプ電流計の貫通変流器の一次巻線は変圧器の中心を通る被測定線であり、二次巻線は鉄心に巻かれてクランプ電流計の交流電流計に接続されます。 レンチの役割は、貫通型トランスのコアの可動部分を開閉して、試験対象のワイヤをクランプすることです。 このノブは本質的にレンジ選択スイッチです。
電流を測定するときは、レンチを締めてジョーを広げ、テストするワイヤを貫通型変流器の中心に挿入します。 電磁電流計の側巻線によりコイルに電流が流れ、指針が振れ、測定電流値が目盛りに表示されます。
コアボタンを介してテストワイヤーを窓に挿入した後、ジョーが両側でどの程度うまく適合するかに注意し、他の物体が開口部を妨げないようにしてください。
クランプメーターの最小レンジは5Aなので、微小な電流を測定すると表示誤差が大きくなります。 この結果は、通電したワイヤをクランプ メーターに数週間巻き付け、取得した読み取り値を巻き数で割って結果を加算することで計算できます。
