マルチメーターを使用して PNP センサーと NPN センサーを区別する方法
PNP 型センサーと NPN 型センサーは、三極管の飽和と遮断の 2 つの状態を利用して動作するため、どちらもスイッチング センサーです。一般的に使用されるのは、PNP 型近接スイッチと NPN 型近接スイッチです。PNP 型センサーは高レベル出力センサーであり、NPN 型センサーは低レベル出力センサーです。したがって、2 つのセンサーの実際の配線に注意する必要があります。このタイプのスイッチング センサーには通常、電源 VCC、0V ライン、および出力信号ラインの 3 つの引き出し線があります。
実際には、マルチメーターを使用してこれら 2 種類のセンサーを区別するのは非常に簡単です。信号出力ラインは電源 VCC に接続され、PNP センサーが動作しています。信号出力ラインは 0V ラインに接続され、NPN センサーが動作しています。

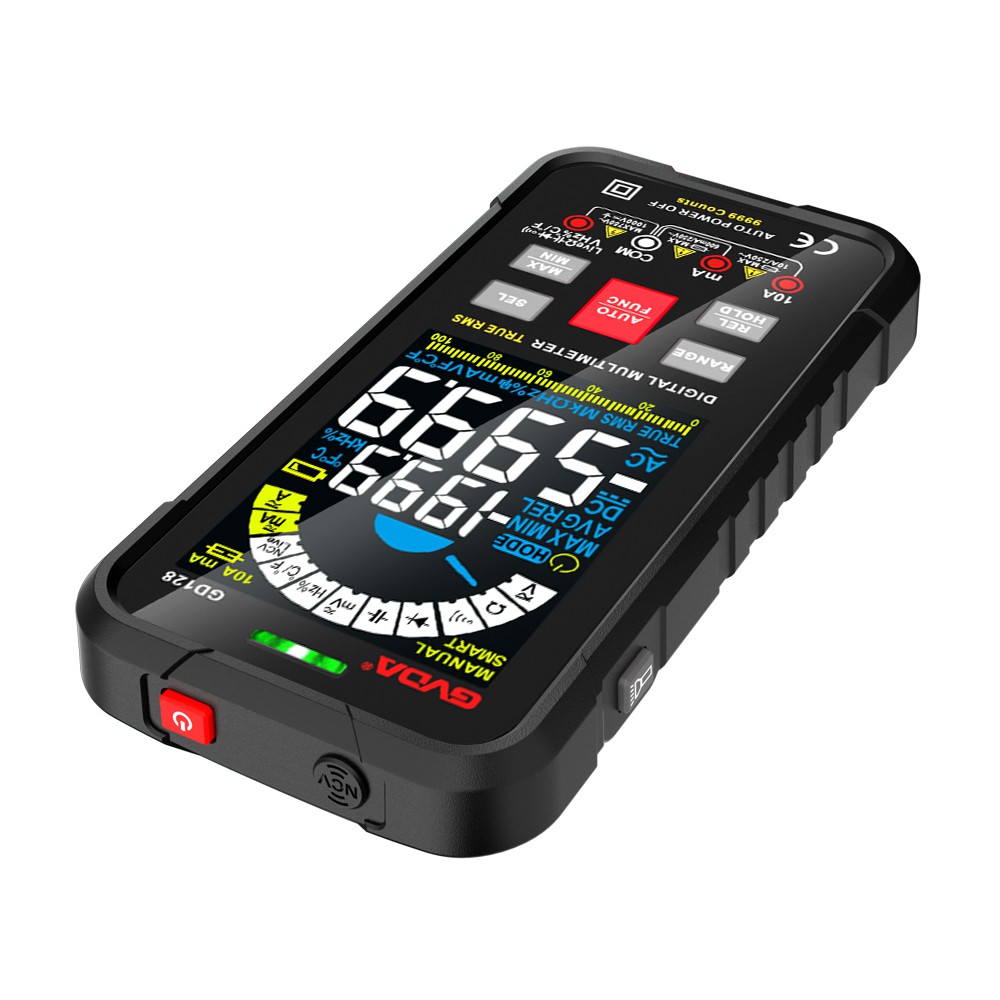

たとえば、24VDC 電源のスイッチング センサーの場合は、24VDC 電源を PNP または NPN センサーに送信し、マルチメーターを DC 電圧範囲に設定します。PNP センサーか NPN センサーかを判別でき、通常オープン センサーか通常クローズ センサーか判別することもできます。
最初にトリガー信号を与えないでください。マルチメーターを使用して、1 本のテスト リード線を信号出力ラインに接続し、もう 1 本のテスト リード線をそれぞれ VCC ラインと {{0}}V ラインに接続します。出力信号ラインと VCC 電源ラインの間に 24VDC 電圧がある場合、スイッチ センサーは NPN 常時閉センサーであると判断できます。出力信号ラインと 0V ラインの間に 24VDC 電圧がある場合、PNP 常時閉センサーです。
トリガー信号を与えて、マルチメーターと同じように測定します。測定された出力信号ラインと VCC の間には 24VDC の電圧があります。このスイッチ型センサーは NPN 常時開センサーです。測定された出力信号ラインと 0V ラインの間には 24VDC の電圧があります。このセンサーは PNP 常時開センサーです。どのタイプのスイッチ型センサーに属するかを判断するのは非常に簡単です。マルチメーターがあれば、多くの疑問を解決できます。
