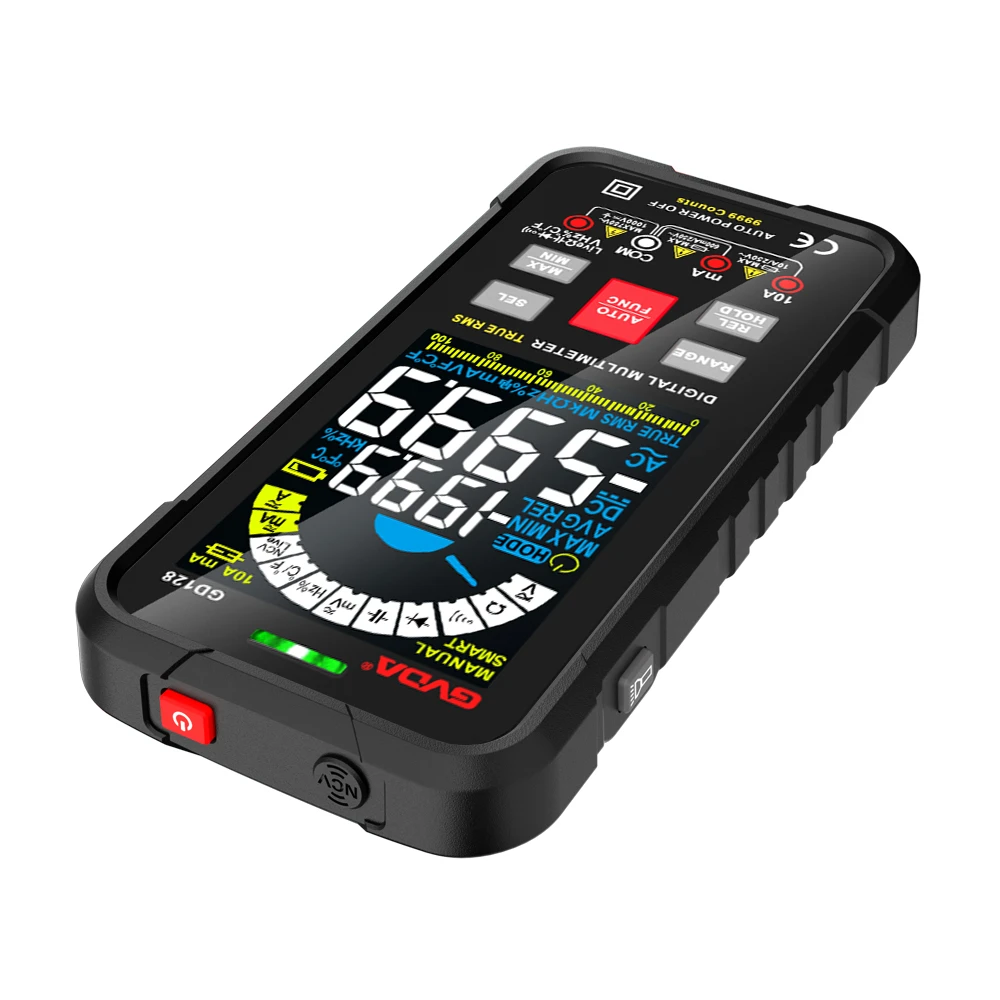

マルチメーターによる活線、中性線、接地線の区別方法
活線は相線であり、直流の正レベルに相当します。 業界標準では、黄色、緑、赤を使用して ABC 三相活線を表します。 ゼロ線は直流の負極に相当し、通常は青と黒で表され、「n」という単語で表されます。 しかし、交流にはプラスとマイナスの違いはなく、電流は活線から始まり、電気機器を流れ、ゼロ線を通って変圧器の中性点に戻ってループを形成します。
ジャンクションボックス内のワイヤがすべて同じ色である場合、ゼロ線と活線をどのように区別できるでしょうか?
方法 1、電圧方法、例としてソケット ワイヤーを取り上げます。
アース線が決まると、マルチメーターのレンジギアが電圧ギアの最高レベルに当たり、アース線を共通点としてアース線と他の2本の線の電圧をそれぞれ測定します。 電圧がなければゼロ線、電圧があれば活線となります。
アース線がわからない場合は、漏電スイッチや電球などの電化製品を使うしかありません（私はこの方法しか知りません、ふふ）。 電圧を測定して活線を見つけたら、それを漏電保護器の上端の「L」端子に接続し、残りの2つの端子のうち1つを選択して「N」端子に接続し、負荷を接続します電球に接続して電気を送ります。 トリップする場合はアース線になりますが、トリップしない場合はゼロ線になります。
方法2、誘導方法、この方法はアース線のないものにのみ適用でき、アース線がある場合は方法1に従って操作する必要があります。
同様に、マルチメーターを最高の電圧レベルまで押し、黒いスタイラスを数回吊り下げたり、指に巻き付けたりします (表示値が高くなります)。 赤いスタイラスは 2 本のワイヤに接触します。1 つは電圧以上の電圧がかかっているライブ ワイヤで、もう 1 つは電圧がないか、またはそれ以下の電圧がかかっているゼロ ワイヤです。
活線を測定するための特別なギアを備えたマルチメーターもあります。 ギアを活線に合わせて調整するだけです。 この歯車は一般に「H」で表され、操作方法は上記と同様です。
一般の家庭には必ずしもマルチメーターがあるわけではありませんが、測定ペン用には誰もがマルチメーターを持っているはずです。 とても使いやすい誘導ペンが登場しました。 活線を測定している場合は赤に変わり、ゼロ線を測定している場合は緑に変わり、便利で使いやすいです。 ここにいる皆さんにお勧めします。 お気に入りの友達がいる場合は、オンラインで確認できます。
