マルチメータで交流電流と直流電流を測定する方法
マルチメータで交流電流と直流電流を測定する方法

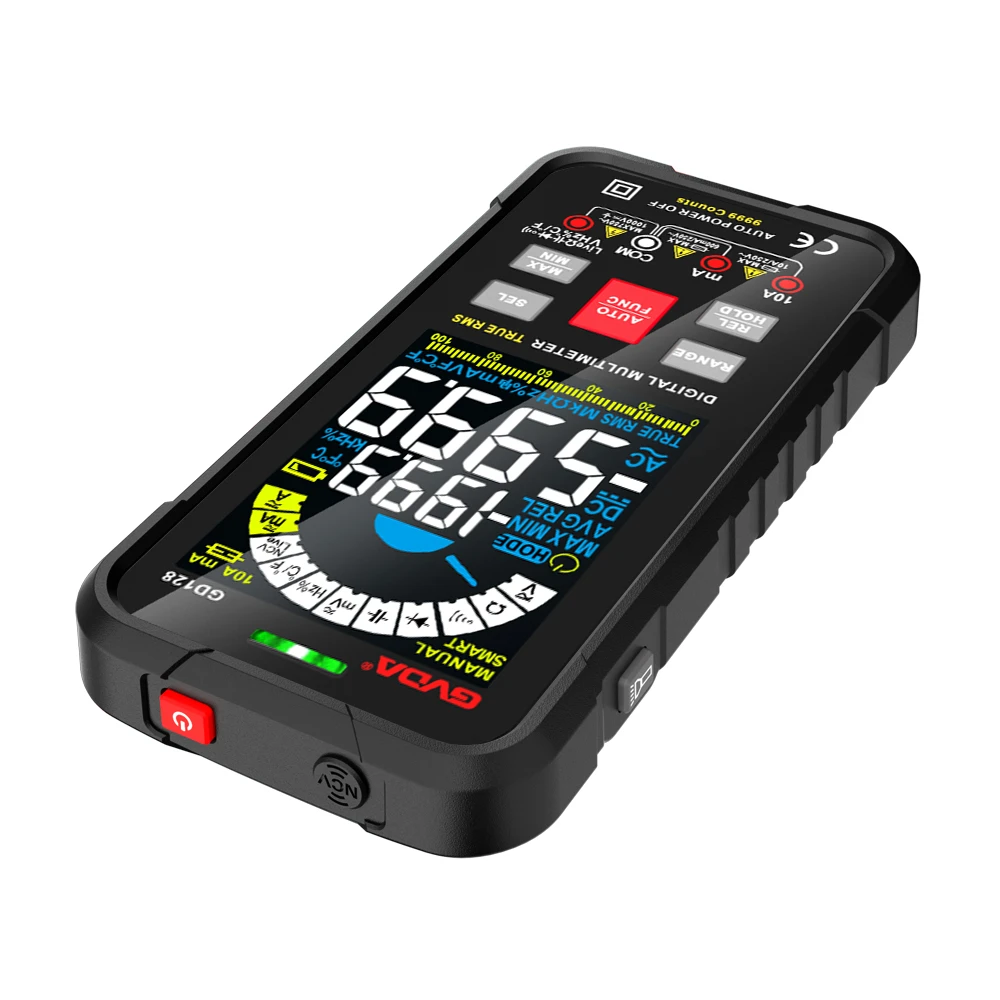

マルチメータは、AC および DC を測定する場合、実効値、つまり二乗平均平方根値を測定する必要があります。
マルチメータで交流電流と直流電流を測定する方法
デジタルマルチメータでAC電圧を測定：黒いスタイラスをアースまたはアース（スタイラスジャックにマークされている）に接続し、赤いスタイラスをACに接続します（またはV文字の下に穴を追加します）。 ギアとは、AC 欄の 750 (一部は 1000) (220V の場合) の範囲を指します。 次に、2 つのストロークがそれぞれ電源ソケットの 2 つの穴に触れ、読み取り値が AC 電圧値になります。
ポインターメーターはAC電圧を測定します。黒いスタイラスはマイナスまたはアースに接続され、赤いスタイラスはプラスに接続され、ギアはAC〜500Vに設定され、デジタルマルチメーターで2つの測定値が挿入されます。 ポインタが指す数字は、右側の最大レンジに対応して読み取られる必要があります。つまり、500V ギアが選択されている場合、読み取りパネルの右側にある 50 とマークされた行に基づいて読み取りを行う必要があります。 ポインターが 20 を指している場合、読み取り値は 200V V です。
デジタルマルチメータによるDC電圧の測定：ACを同時に測定します。赤いペンのみがプラス穴に接続され、赤いペンは電源のプラス極にも接続されます。 ギア位置は DC (または文字 V の下の短い水平線) で、範囲は大から小まで特定の状況に応じて異なります。 たとえば、No.5 バッテリーを測定する場合は、2V レンジを選択します。 極性テストが逆の場合、読み取り前に負極表示が行われます。
ポインタマルチメータを使用した DC 電圧の測定: デジタルマルチメータを使用した測定と同じであり、読み取り値は上記の AC 電圧の測定と同じです。 直流電圧の正極と負極を判断できない場合は、最初に交流として測定できますが、読み取り値は気にしません。 スタイラスの極性を切り替えるだけで、2 つの測定値のうちどちらが偏向するかを確認できるため、スタイラスは正しい正極と負極に接触します。 次に、ギアを適切な範囲の DC 電圧に調整し、読み取り値を再測定します。
デジタルマルチメーターは、正確な測定、便利な値の選択、充実した機能という利点があるため、ラジオ愛好家の間で非常に人気があります。 最も一般的なデジタル平方メートルには、通常、抵抗測定、オンオフ音検出、ダイオード順方向導通電圧測定が備わっています。 AC/DCの電圧・電流測定、三極管の倍率・性能測定など。 一部のデジタルマルチメータには、静電容量測定、周波数測定、温度測定、データメモリ、音声カウントなどの機能が付加されており、実際の検出作業に大きな利便性をもたらします。 しかし、デジタルメーターは使い方を誤ると、メーター内の部品が破損したり、実際の検査で不具合が生じたりする可能性があります。 デジタルマルチメータの破損の実態に応じて、デジタルマルチメータの破損を極力防ぐために、初心者の方の参考にデジタル平方メートルを使用する際の注意事項をまとめました。
ほとんどの場合、デジタル マルチメーターの損傷は、間違った測定装置によって引き起こされます。 たとえば、AC 主電源を測定する場合、測定ギアは電気ブロック内に配置されます。 この場合、スタイラスが主電源に触れると、マルチメータの内部コンポーネントが即座に損傷する可能性があります。 したがって、マルチメータで測定する前に、測定ギアが正しいかどうかを確認する必要があります。 使用後は、750V AC または 1000V DC で測定を行ってください。これにより、どのようなパラメータが誤って測定されても、デジタルマルチメータが損傷することはありません。
一部のデジタル マルチメーターは、測定された電圧と電流が範囲を超えるために損傷します。 AC 20V ギアで商用電源を測定すると、デジタル マルチメータの AC アンプ回路が損傷し、マルチメータが AC 測定機能を失う可能性があります。 直流電圧を測定する場合、測定電圧が測定範囲を超えるため、メーター内の回路故障も発生しやすくなります。 電流を測定する際、実際の電流値が範囲を超えた場合、通常はマルチメータのヒューズが飛ぶだけで、他の損傷は発生しません。 したがって、電圧パラメータを測定するとき、測定される電圧のおおよその範囲がわからない場合は、最初に測定ギアを最高ギアに入れ、値を測定した後にギアをシフトして、より正確な値を取得する必要があります。 測定する電圧値がマルチメータで測定できる最大範囲をはるかに超えている場合は、高抵抗の測定プローブを用意する必要があります。 第二アノード高電圧の検出や白黒カラーテレビのフォーカス高電圧など。
ほとんどのデジタル マルチメーターの DC 電圧の上限は 1000 V であるため、DC 電圧を測定する場合、最大電圧は 1000 V 未満であり、一般にマルチメーターが損傷することはありません。 1000Vを超えるとマルチメータが損傷する可能性があります。 ただし、デジタルマルチメータにより測定可能な電圧の上限が異なる場合があります。 測定した電圧が範囲外の場合は、抵抗で電圧を下げることで測定できます。 さらに、40o ~ 1000 V の DC 高電圧を測定する場合、スタイラスはジッターなく測定場所にしっかりと接触している必要があります。そうしないと、マルチメーターが損傷して測定が不正確になる可能性があり、ひどい場合には、マルチメーターにはディスプレイがない場合があります。
