デジタルマルチメーターを使用してケーブルの断線を検出する方法

デジタルマルチメータは、電圧、電流、抵抗、静電容量、トランジスタなどの基本的なパラメータの測定に加えて、バリエーションを使用することでその機能をさらに拡張し、多目的テーブルの目的を達成します。

デジタルマルチメータを使用して、ワイヤとケーブルの断線点の検出方法を決定します。ケーブルまたはケーブルの内部断線障害は、外部絶縁スキンパッケージが原因で、

そのため、断線したワイヤの正確な位置を特定するのは簡単ではありません。デジタル マルチメータを使用すると、この問題を簡単に解決できます。具体的な方法: 断線したワイヤ (ケーブル) の一端を 220V 主電源の火線に接続し、もう一端を吊り下げます。デジタル マルチメータを AC2V ブロックに引っ張ります。

ファイアーワイヤアクセス端のワイヤ（ケーブル）から、片方の手で黒いペンの先端をつまみ、もう一方の手で赤いペンをワイヤの絶縁皮膜に沿ってゆっくりと動かすと、ディスプレイには約 0.445V (DT890D 型表で測定) 程度の電圧値が表示されます。

赤いペンが特定の場所に移動すると、ディスプレイには電圧が突然 {{0}}.0 ボルト (元の電圧の約 10 分の 1) に低下したことが表示されます。

この位置から前方（FireWire アクセス ターミナル）約 15cm のところに、ブレークポイントとなるワイヤ（ケーブル）があります。

このシールド線の確認方法では、芯線のみが断線し、シールド層が断線していない場合は、この方法は無力です。

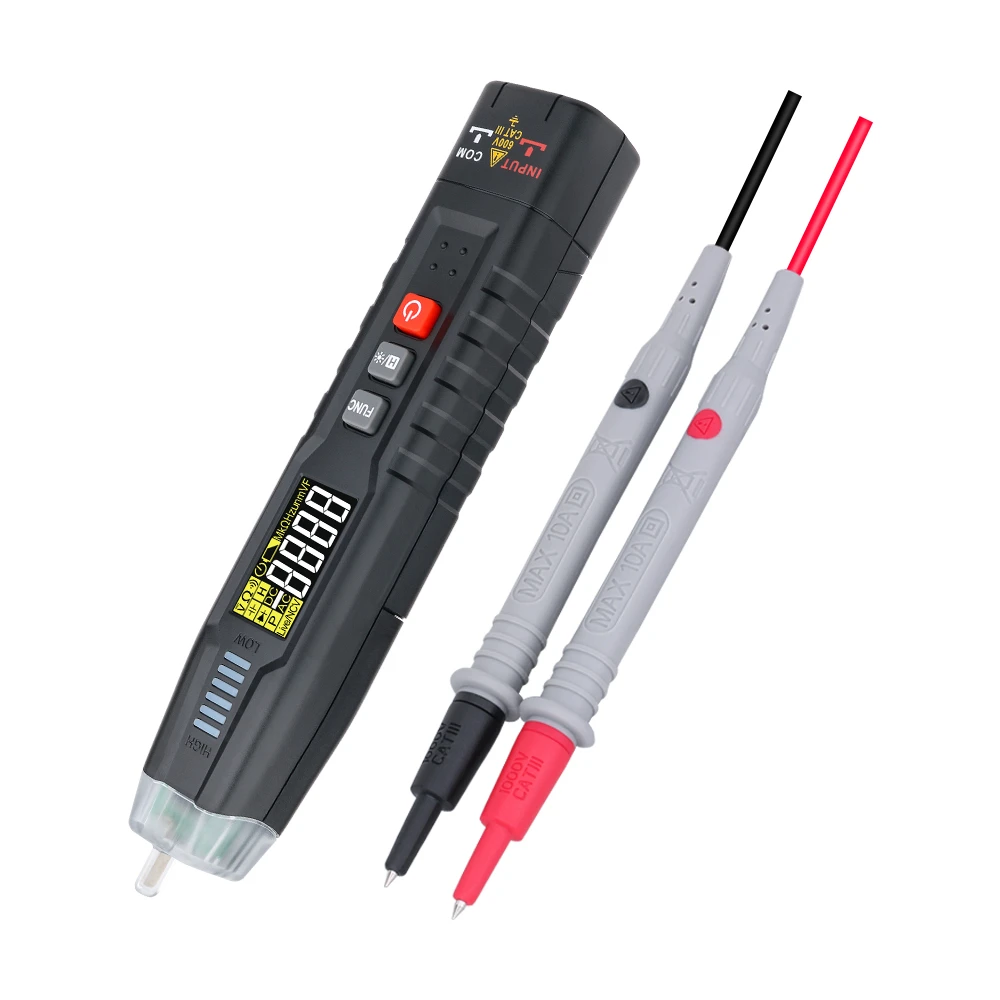

デジタルマルチメーターで壊れたワイヤーをテストする方法
デジタルマルチメーターのセレクターノブをオーム（R の位置）に回します。

次に、2 本のペンを一緒にすると、メーターには 0 と表示されるはずです。次のペンを最初の行に接続して、ディスプレイに何が表示されるかを確認します。

{{{0}} は 0 ではなく通過を意味します。また、デジタル無限大は回路が壊れていることを意味します。

テストする前に、マルチメーターの赤ペンと黒ペンを接触させて数字を確認します。確かに {{0}} です。次に、ワイヤーが通過しているかどうかをテストします。決定的なのは 0 です。そうでない場合は数字が表示され、デジタル無限大は回路が壊れていることを意味します。
