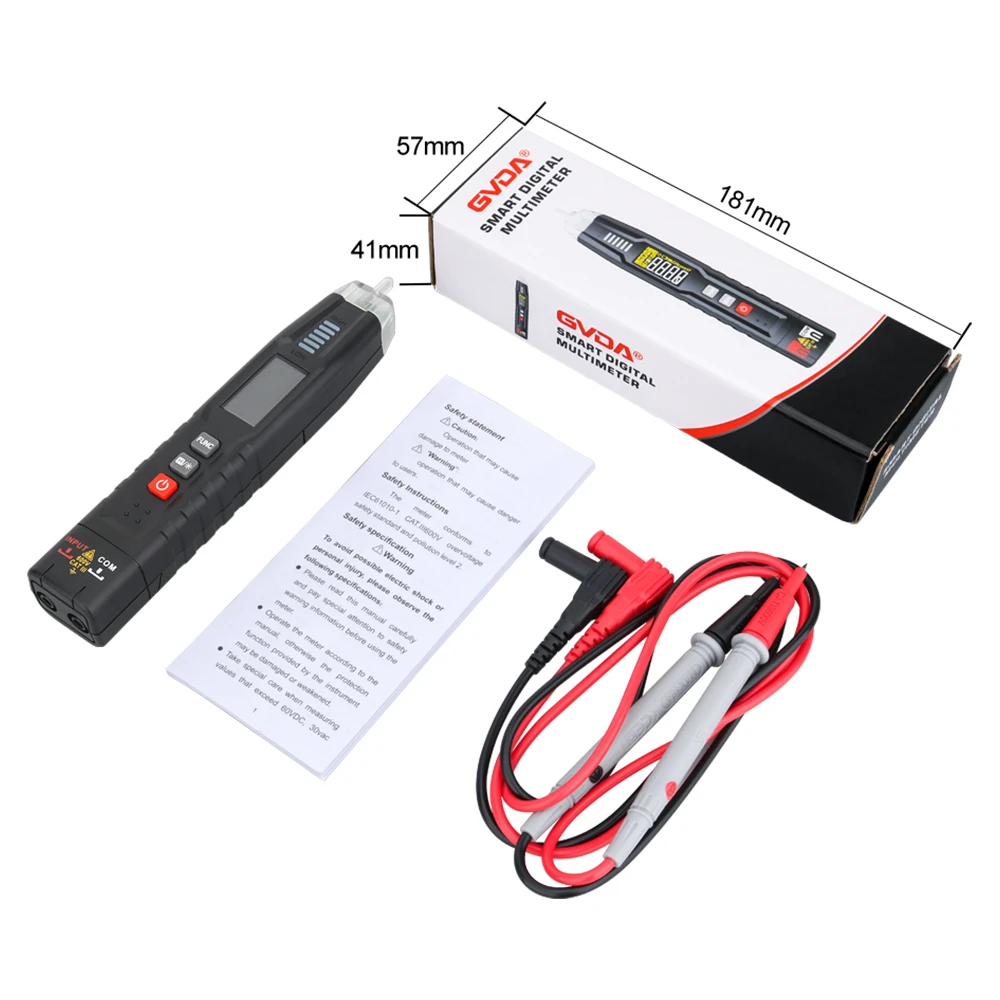

電子部品の良否を評価するためのマルチメーター
完全な回路基板には多数の電子部品が含まれており、不確定要素が多いため、部品の損傷は非常によく起こります。機器の故障が部品の損傷によって大部分を引き起こした場合、部品の検出と修復は非常に重要であり、部品の品質を判断する方法はエンジニアが習得しなければならないスキルです。
多くの場合、メンテナンスでは最初に整流ブリッジピン電極を判断しますが、目視だけでは判断できず、十分な保証もありません。
はんだごてを使用して、電圧低減に使用されているコンデンサと抵抗器、および整流ブリッジを取り外します。
整流器ブリッジピン電極の判定には、PU補助用のマルチメーターを使用できます。 R × 1Kギア状態で、マルチメーターの黒いペンでブリッジスタックのピンのいずれかに触れ、赤いペンで他のピンをテストします。 この時、マルチメーターが無限大を示している場合は、黒いペンがブリッジスタックの正極出力のピンに触れていると判断できます。表示範囲が4K-10Kオームの場合は、黒いペンが負極のピンに触れ、赤と黒のペンで正と負を判断し、残りのピンはAC入力です。
マルチメーターを使用してデジタルチューブの正負を判断する
発光デジタル管は主に数字を表示するために設計されていますが、非常に広く使用されています。では、メンテナンスプロセスでは、発光デジタル管が損傷しているかどうかをどのように判断すればよいのでしょうか。
同様に、ここでもマルチメーター検出を使用できます。R × 10K ファイルと R × 100K ファイルを使用します。まず、赤いペンでデジタル管の「アース」リード端に触れ、黒いペンでもう一方のリード端を順番に測定します。テスト結果のすべてのセグメントの点灯が正常であれば、デジタル管は正常です。1 つのセクションが点灯しない場合は、デジタル管が損傷しています。
ポテンショメータの公称抵抗の測定
ポテンショメータを判断するときは、まずポテンショメータの公称抵抗を測定する必要があります。ポテンショメータの公称抵抗を測定するにはどうすればよいでしょうか?
ポテンショメータの公称抵抗を測定する方法は?
マルチメーターのギアの抵抗を調整します。「2」端を可動接点として、オームファイルでポインターが動かず、抵抗値が動かない場合は、ポテンショメーターが損傷しています。次に、ポテンショメーターの可動アームと抵抗器片の接触に問題があるかどうかを測定します。マルチメーターのオームギア「1、2」または「2、3」端を使用して、抵抗器シャフトの反時計回りの回転を「オフ」の位置、つまり最小の抵抗に近づけてから、シャフトをゆっくりと時計回りに回転させます。抵抗は徐々に大きくなり、シャフトが限界位置に達すると、抵抗値はポテンショメーターの公称値に近くなるはずです。
