マルチメーターは、どの極のメーターに挿入された黒いヘッドピンの抵抗を測定する
マルチメーターのヘッドは、感度の高い磁電式直流電流計（マイクロアンペアメーター）です。マルチメーターを使用して測定する場合は、まずギアと範囲を設定し、次に赤ペンを対応するジャックに挿入し、黒ペンを共通端ジャックに挿入します。
マルチメーターで抵抗を測定するときは、ギアを「Ω」ファイルに合わせ、適切な範囲を選択します。ヘッドは適切な抵抗と並列および直列に接続され、バッテリーが直列に接続されているため、測定された抵抗に電流が流れ、電流の大きさに応じて抵抗値を測定できます。測定時に、抵抗器には「+」または「-」の極性はありません。ただし、クリスタルダイオード、電解コンデンサ、および極性のあるその他のコンポーネントを測定する場合は、ペンの極性に注意する必要があります。
マルチメーターで交流電圧を測定する場合、ヘッドは磁電式直流電流計ですが、交流電圧を測定するには「AC～」ファイルに調整し、並列、直列の半波整流回路を設置し、交流を直流に整流してからヘッドに通します。こうすることで、直流電流の大きさから交流電圧を測定できます。したがって、交流電圧を測定するときは、適切な範囲を選択する限り、赤と黒のペンに禁忌はありません。

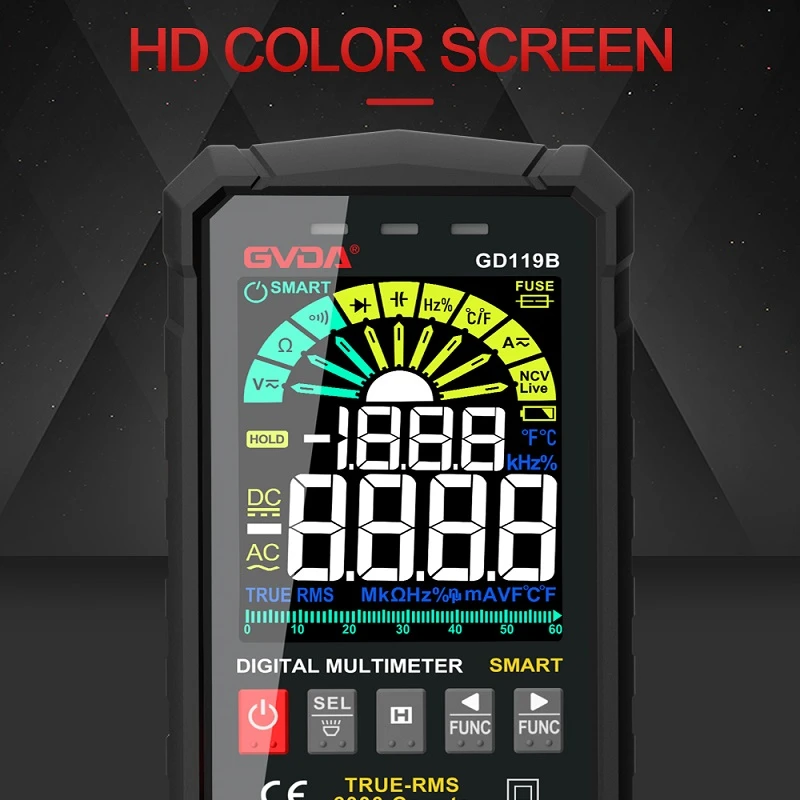

ポインターマルチメーターで DC 電流と DC 電圧を測定するときは、「+」と「-」の極性に注意してください。ポインターが逆になっていることが判明した場合は、ポインターとヘッドの損傷を防ぐために、すぐにペンを交換する必要があります。ただし、デジタルマルチメーターで DC 電流と DC 電圧を測定する場合、極性が逆になっても大きな問題はなく、ディスプレイに負の値が表示されるだけです。
標準的な方法は、赤いペンを V / Ω のこの穴に挿入し、黒いペンを共通端子 COM のこの穴に挿入して、電圧と抵抗を測定することです。
実は、デジタルマルチメーターであれば、逆に測定することもできます。抵抗には極性がなく、電圧は逆に負の値のみが表示されます。
アナログメーターの場合は、抵抗を反対側のペンに挿入することもできますが、DC電圧を測定するときは注意してください。いずれにしても、ペンのヘッドが焼け落ちる可能性があります。
