マルチメーターは導体の抵抗のみを測定でき、絶縁体の抵抗を正確に測定することはできません。 絶縁体の抵抗を正確に測定できるのはトラメガーだけです。 その理由をもう一度話しましょう。

導体・絶縁体

導体：導電性の良い物体

絶縁体：導電性の悪い物体（非導電性物体ではありませんのでご注意ください）

私たちの日常生活で一般的な導体には、銅、鉄、アルミニウム、金、銀、グラファイトなどが含まれます。

私たちの日常生活でよく使われる絶縁体には、プラスチック、ゴム、ガラス、セラミックス、純水、空気、各種天然鉱油などが含まれます。

ここで、絶縁体は非導電性の物体ではなく、導電性の低い物体であることに特に注意する必要があります。 厳密に言えば、完全に非導電性の物体は存在しません。 たとえば、プラスチックは高温で分解されて電気を通す可能性があります。 絶縁体は耐熱温度によりY、A、E、B、F、H、Cの5段階に分かれています。

同様に、絶縁体も分解されて高電圧で電気を通す可能性があります。 したがって、絶縁体が電気を通すかどうかは、絶縁体の定格電圧と呼ばれる一定の電圧に関係します。

理論的には、ワイヤが焼けているかどうかは電圧とはほとんど関係がありません。 なぜ定格電圧をマークする必要があるのでしょうか? これは、ワイヤの外側の絶縁体には耐電圧範囲があるためです。 水圧が水道管の耐圧範囲を超えると水道管が破損し、中の水が噴き出すということは簡単に理解できます。 同様に、電線の電圧が絶縁皮膜の耐圧範囲を超えると、電線の絶縁皮膜が損傷し、一般に「漏れ」として知られる電流が流れなくなります。

マルチメータとメガオーム計

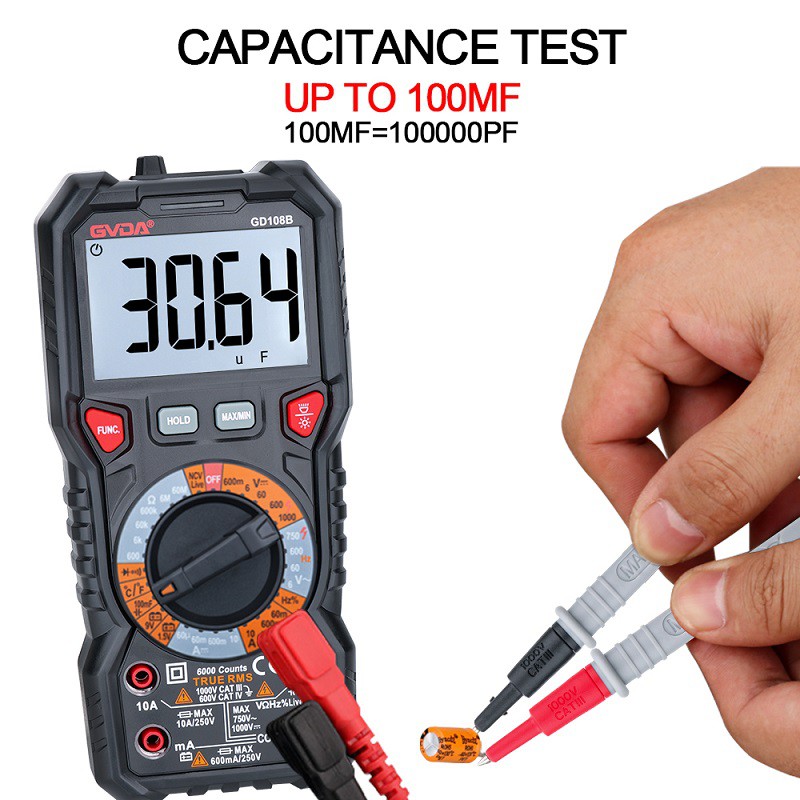

マルチメーターによる抵抗の測定は、実際にはオームの法則を使用しています。 マルチメーターで抵抗を測定するとき、メーター内の1.5Vと9Vのバッテリーが電力を供給することは誰もが知っています。 2 つのプローブが抵抗器に接続されている場合、メーター内の電流はバッテリーの正極から始まり、メーターヘッド、抵抗器を通過して、バッテリーの負極に戻ります。 電圧は一定で、電流レベルは抵抗レベルに依存するため、抵抗はメーターヘッドの電流レベルに基づいて決定できます。

導体抵抗の測定では、これはまったく問題ありません。 しかし、絶縁体の測定では、絶縁体が電気を通すかどうかは電圧と温度に依存するため、現実的ではありません。 たとえば、絶縁体が9Vで非導電性の場合、マルチメーターで測定する場合、当然メーターヘッドには電流が流れないため、表示される抵抗値は無限大になります。 ただし、それ以上の電圧を印加し続けると破壊し、導通する可能性があります。 したがって、絶縁体の導電性を測定する場合は、電圧を指定する必要があります。

絶縁抵抗計の内部には手動の直流発電機があり、発電機の出力電圧は絶縁抵抗計の電圧レベルに応じて変化します。 250V メガオーム計は 250V に近い DC 電圧を放射することができ、500V メガオーム計は 500V に近い DC 電圧を放射することができ、1000V メガオーム計は 1000V に近い DC 電圧を放射することができます。 500V メガオーム計を使用して特定の絶縁抵抗を測定するとします。ワイヤの場合、500V DC 電圧下でワイヤが漏れているかどうかをテストするためにシミュレートされます。

500V でメガオーム計で測定したときに特定のラインに漏れが発生しない場合、300V の電圧では漏れはさらに少なくなります。 したがって、測定用のメガオーム計を選択するときは、メガオーム計の電圧レベルが実際の回線の電圧よりも高いことを確認する必要があります。 さらに、メガオーム計は直流を放射しますが、一般的に使用される 220V は AC であり、AC 220V のピーク値は 220 * 1.414=311V に達することがあります。 したがって、AC 220V ラインの絶縁を測定する場合は、500V メガオーム計を選択する必要があります。
