リニア電源の基本動作原理

リニア電源の主回路の動作プロセスは、入力電源がまず前置安定化回路を通じて予備的な AC 電圧安定化を受け、次に絶縁され、主動作変圧器を通じて DC 電源に整流されます。次に、制御回路とシングルチップマイクロプロセッサコントローラのインテリジェントな制御の下で、線形調整コンポーネントが微調整され、高精度のDC電圧源が出力されます。

1. 電源変圧器と整流器: 380V AC 電力を必要な DC 電力に変換します。

2. 事前電圧安定化回路：リレー部品またはサイリスタ部品を使用して入力ACまたはDC電圧を事前調整および事前安定化することで、線形調整部品の消費電力を削減し、作業効率を向上させ、出力電圧の高精度と安定性を確保します。ソース。

3. 線形調整コンポーネント: フィルタリングされた DC 電圧を微調整して、入力電圧の必要な値と精度を実現します。

4. フィルタ回路: DC 電源からの脈動、妨害、ノイズを最大限に防止、吸収し、DC 電源の低リップル、低ノイズ、低妨害出力電圧を保証します。

5. シングルチップマイクロコントローラ制御システム：シングルチップマイクロプロセッサコントローラは、検出されたさまざまな信号を比較、判断、計算、分析、処理し、対応する制御命令を発行して、DC安定化電源システム全体の正常で信頼性の高い協調動作を保証します。 。

6. 補助電源と基準電圧源: DC 電圧調整システムの電子回路動作に必要な高精度基準電圧源と電源を提供します。

7. 電圧サンプリングと電圧調整: DC 安定化電源の出力電圧値を検出し、DC 安定化電源を調整するための出力電圧値を設定します。

8. 比較増幅回路: DC安定化電源の出力電圧値と基準電源の電圧を比較して誤差電圧信号を取得し、フィードバックを増幅し、線形調整コンポーネントを制御して安定した出力電圧を確保します。

9. 電流検出回路：直流安定化電源の出力電流値を取得し、電流制限や保護制御情報を取得します。

10. 駆動回路: 実行可能なコンポーネントを駆動するために設計された電力増幅回路。

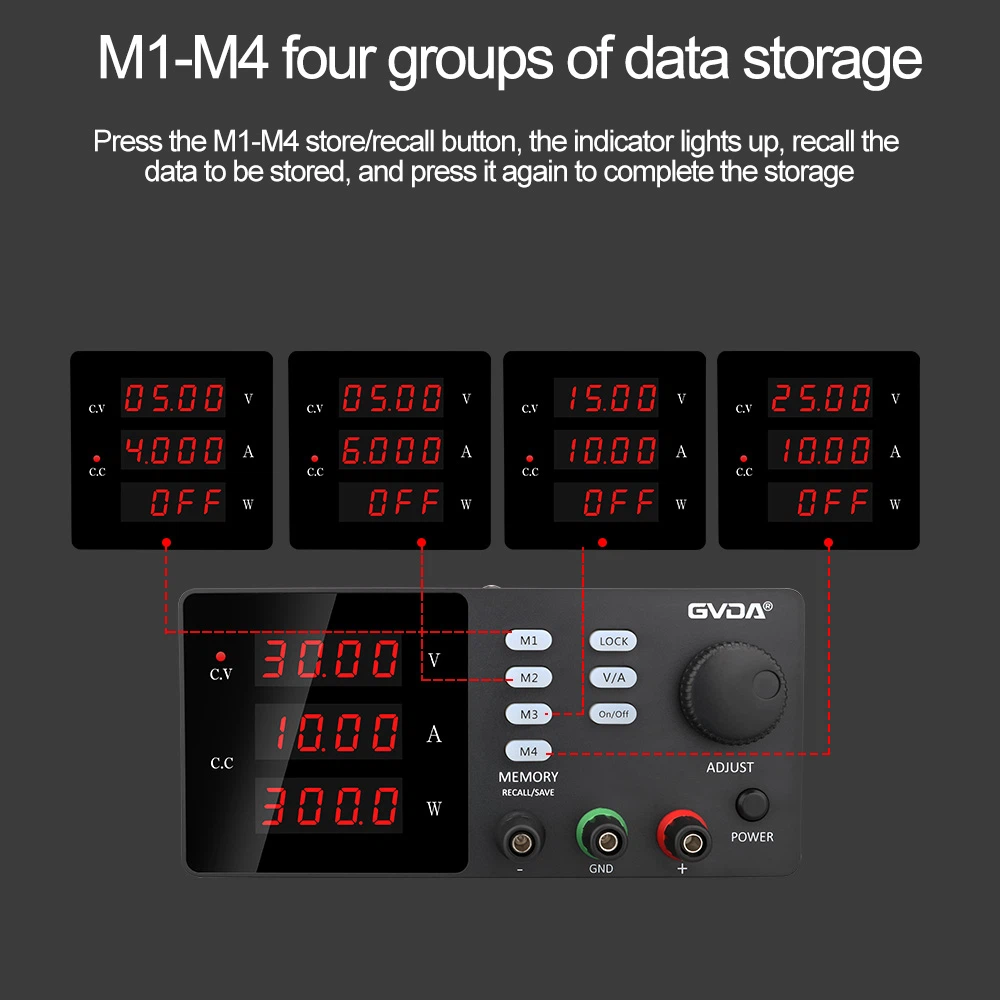

11. 表示：直流安定化電源の出力電圧、電流値を表示します。
