磁気厚さ計の簡単な説明と動作原理

磁気厚さ計の簡単な説明と動作原理

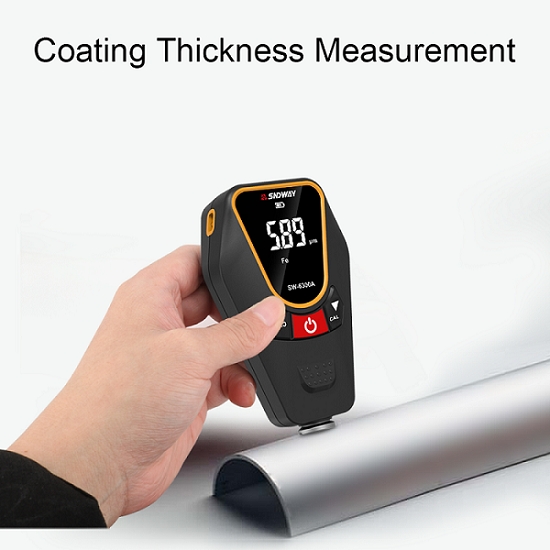

磁気厚さ計は一体型の計器構造で、片手で操作でき、電磁誘導の原理を利用して、さまざまな磁性金属基板上の非磁性被覆層の厚さを測定するのに適しています。

鋼鉄上の各種メッキ（ニッケルメッキを除く）、コーティング、エナメル、プラスチック、その他の被覆層の厚さを測定できます。また、各種金属箔（銅箔、アルミ箔、金箔など）や非金属フィルム（紙、プラスチックなど）の厚さの測定にも使用できます。この機器は、生産検査、受入検査、品質監督検査に使用できます。国家標準に準拠しています。

磁気厚さ計には2種類あり、1つは磁気厚さ計と呼ばれ、もう1つは磁気誘導厚さ計と呼ばれます。
磁気厚さ計は、磁気プローブと透磁性基板間の磁気引力と両者間の距離との間の一定の比例関係を通じてコーティングの厚さを測定できます。

磁気誘導の原理は、プローブが非強磁性コーティングを通過して鉄基板に流入する磁束の大きさを利用してコーティングの厚さを測定することです。コーティングが厚いほど、測定される磁束は小さくなり、その後、処理によってコーティングの厚さに変換されます。

磁石（プローブ）と透磁性鋼の間の引力は、両者の距離に比例します。この距離がコーティングの厚さです。

磁気式厚さ計の原理を利用して作られた厚さ計が磁気式厚さ計です。コーティングと基材の透磁率の差が十分に大きければ測定できます。工業製品の多くは構造用鋼や熱間圧延鋼板、冷間圧延鋼板から打ち抜かれるため、磁気式厚さ計が最も広く使用されています。

磁気厚さ計の基本構造は、磁性鋼、リレースプリング、スケール、およびセルフストップ機構で構成されています。

磁性鋼が測定対象物に引きつけられた後、測定バネを徐々に伸ばし、引っ張る力を徐々に増加させます。引っ張る力が吸引力よりわずかに大きくなったときに、磁石が離れた瞬間の引っ張る力を記録することで、コーティングの厚さを得ることができます。

新しい製品では、この記録プロセスを自動化できます。モデルによって測定範囲と適用可能な状況が異なります。

この機器の特徴は、操作が簡単で、頑丈で耐久性があり、電源が不要で、測定前の校正が不要で、比較的安価であることです。ワークショップでの現場品質管理に非常に適しています。
