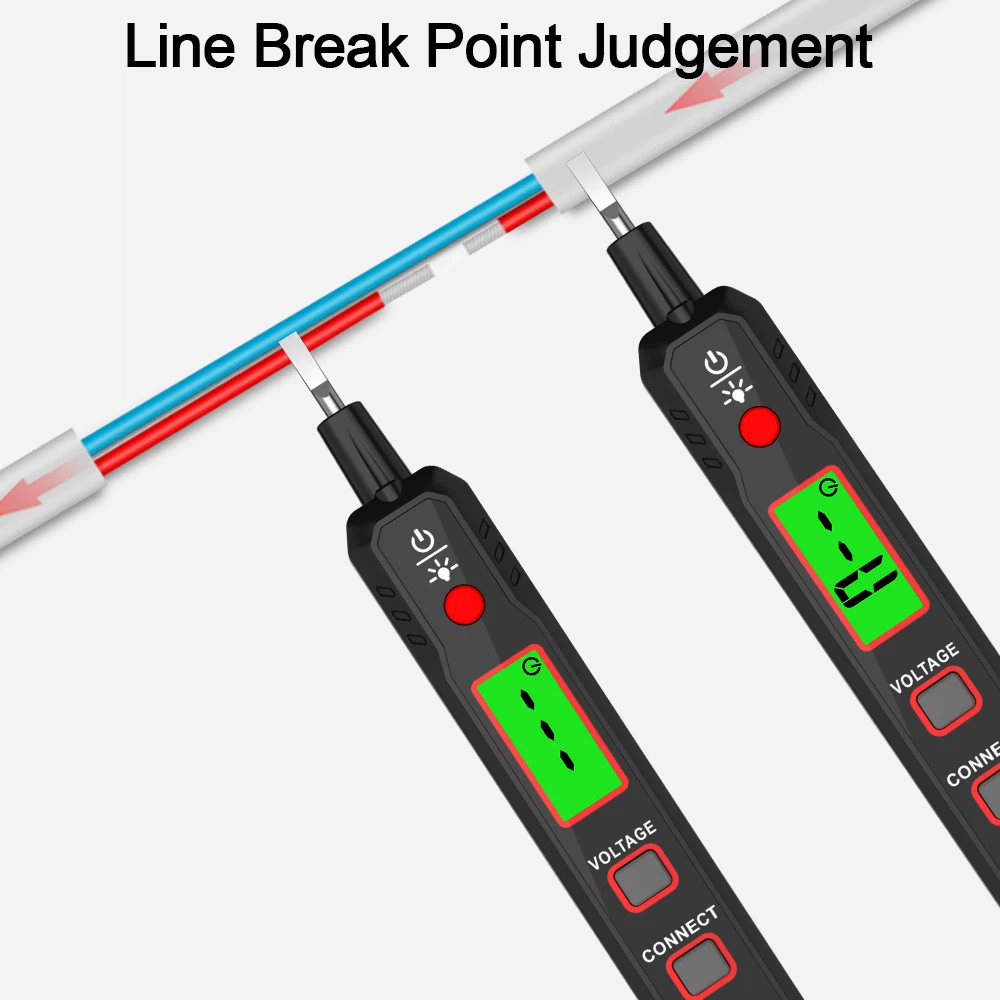

低電圧テスターペンの賢い使い方

低電圧テスターは、電気技師が一般的に使用する補助器具です。500V以下の導体またはさまざまな電気機器のシェルが充電されているかどうかを確認するために使用されます。通常の低電圧電力テストペンは、電力テストペンの原理を理解し、電気工学の原理に精通していれば、持ち運びでき、さまざまなスキルを柔軟に使用できます。

（1）交流と直流の判別 ペン型電卓で交流と直流を判別し、交流は明るく、直流は暗く、交流ネオン管は本体が明るく、直流ネオン管は本体が明るい。 注意：まず、読者にお知らせしたいのは、低電圧電源テストペンを使用する前に、必ず充電本体テストで確認する必要があるということです。電源テストペンが正常かどうか確認できない場合は、使用しないでください。交流電源と直流電源の区別は、「2つの電源」を比較するのが一番です。そうすれば、非常にわかりやすいです。交流ネオン管の測定では、両端が同時に点灯し、直流ネオン管の測定では、片方の極だけが点灯します。

（2）直流の正負を判断する 覚え方：電ペンの正負を判断するには、ネオン管を注意深く観察します。先端の明るい部分は負極、後端の明るい部分は正極です。 説明：ネオン管の先端とはペンの先を指し、ネオン管の後端とは手の先を指し、先端の明るい部分は負極、その逆も同様です。 テストの焦点：電源電圧が110V以上。人とアースが絶縁されている場合、片方の手が電源のどの極に触れても、もう一方の手は人のペンを持ち、電ペンの金属ヘッドがテストする電源のもう一方の極に触れた場合、ネオン管の先端の極が明るく、電源のタッチの測定値は負極です。 ネオン管の極の後端が明るい場合、タッチ測定の電源は正であり、これは直流の一方向の流れと、負から正への流れによる電子の流れの原理に基づいています。

（3）直流電源が接地されているかどうかを判断します。プラスとマイナスの接地の違いは変圧器の直流係数を覚えておくとわかりますが、ペンを触っても点灯しません。点灯がペンの近くにある場合、プラス極に接地不良があります。点灯が指先に近い場合は、マイナス極に接地不良があります。説明：発電所や変電所の直流係数は、地面に絶縁されているため、人が地面に立って、電源テストペンでプラス極またはマイナス極に触れても、ネオン管は明るくなりません。明るい場合は、直流システムに接地現象があります。ペン先の先端に近い部分が明るい場合は、プラス接地です。指先に近い部分が明るい場合は、マイナス接地です。

（4）同相と異相の判別 覚え方 2 本の線が同相と異相であるかを判別するには、両手にそれぞれペンを持ち、2 本の足と地面は相絶縁します。2 本のペンがそれぞれ 1 本の線に触れているのをペンの目で観察します。同相が明るく点灯しないことで、相が異なります。 注意：このテストでは、2 本の足と地面が絶縁されている必要があることに注意してください。わが国の大部分の電源は 380/220V であり、変圧器は一般に中性点を直接接地するため、テストを行う際には、人体と地面を絶縁して、回路を構成しないようにし、誤認を避ける必要があります。テストでは、2 本のペンが明るく点灯しないのは、同じであることを示しているため、1 本だけを見てもかまいません。

（5）380 / 220V三相3線電源ラインの相線接地故障を判定するニーモニック星型接続の三相線で、ペンで触れた2つが明るく、残りの1つの明るさが弱い場合、相導体が接地されています。ほとんど光らない場合は、金属接地故障です。 説明：電源トランスの2次側は一般的にY字型に接続されており、三相3線システムの中性点は接地されていません。テスターで三相線に触れ、2つが通常よりわずかに明るく、残りの1つの明るさが弱い場合、この明るさが弱い相線接地現象であると言えますが、それほど深刻ではありません。2つが非常に明るく、残りの1つがほとんど見えないほど明るい場合は、この相線の金属接地故障です。
