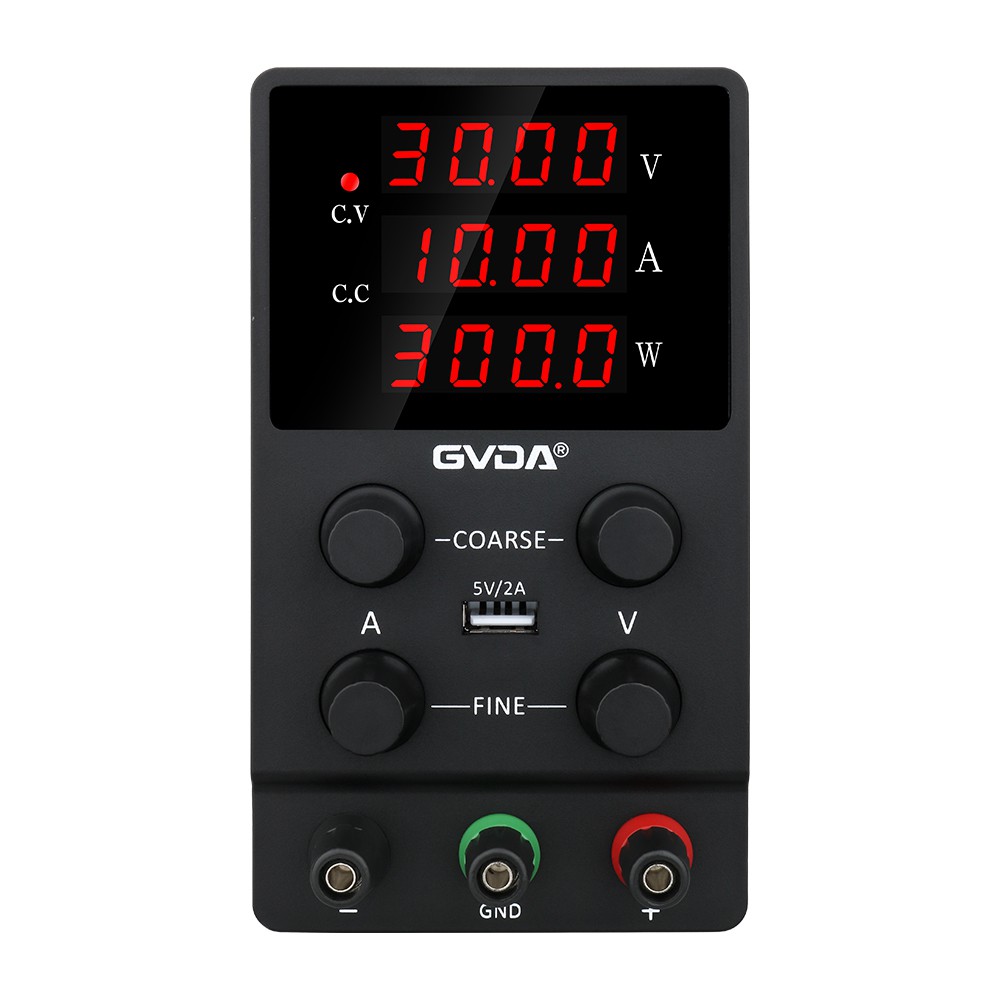

スイッチング電源とリニア電源の比較
リニア電源（リニア電源）は、交流電源の電圧振幅を変圧器で下げ、整流回路で整流してパルス状の直流電源を取得し、さらにフィルタをかけることでリップル電圧の少ない直流電圧を取得します。 。 高精度の直流電圧を実現するには、電圧安定化回路によって直流電圧を安定化する必要があります。
リニア電源とスイッチング電源の比較
これは、電圧調整に使用される真空管が飽和および遮断領域、つまりスイッチング状態で動作することを意味します。
一般に、出力電圧はサンプリングされ、基準電圧とともに比較電圧アンプに送信されます。 電圧増幅器の出力は電圧調整管の入力として使用され、接合電圧が入力に応じて変化するように調整管を制御し、それによって出力電圧を調整します。 しかし、スイッチング電源はレギュレータ管のオンとオフの時間、つまりデューティサイクルを変えることで出力電圧を変えます。
その主な特徴は、リニア電源技術は非常に成熟しており、生産コストが低く、高い安定性を実現でき、リップルも小さく、スイッチング電源の干渉やノイズがありませんが、その体積は比較的小さいです。スイッチング電源との比較。 比較的大きく、高い入力電圧範囲が必要です。 スイッチング電源はその逆です。
リニア電源の基本動作原理
リニア電源の主回路の動作プロセスは、入力電源がまず前安定化電圧回路によって安定化され、次に主動作変圧器の絶縁と整流を通じて DC 電源に変換されます。制御回路とシングルチップマイクロプロセッシングコントローラによって制御されます。 リニア調整素子を微調整することで高精度の直流電圧源を出力します。
1. 電源トランスと整流: 380V AC を必要な DC に変換します。
2. 前安定化回路: リレー部品またはサイリスタ部品を使用して、入力 AC または DC 電圧を事前調整し、初期安定化します。これにより、線形調整部品の消費電力が削減され、作業効率が向上します。 また、出力電圧源の高精度と高い安定性を確保します。
3. 線形調整要素: フィルタリングされた DC 電圧を微調整して、入力電圧が必要な値と精度要件を満たすようにします。
4. フィルタ回路: DC 電源の脈動、干渉、ノイズを最大限に防止および吸収し、DC 電源の出力電圧が低リップル、低ノイズ、低干渉であることを保証します。
5. シングルチップマイクロコンピュータ制御システム：シングルチップマイクロプロセッサコントローラは、検出されたさまざまな信号を比較、判断、計算、分析、処理し、対応する制御命令を発行して、直流安定化電源の全体的な電圧安定化システムを作成します。正常かつ確実に動作します。 、調整。
6. 補助電源と基準電圧源: DC 電圧安定化システムの電子回路動作に必要な高精度基準電圧源と電源を提供します。
7. 電圧サンプリングと電圧調整：直流安定化電源の出力電圧値を検出し、直流安定化電源の出力電圧値を設定および調整します。
8. 比較増幅回路：直流安定化電源の出力電圧値と基準電源の電圧を比較して誤差電圧信号を取得した後、増幅フィードバックを実行し、線形調整素子を制御して出力電圧の安定性を確保します。 。
9. 電流検出回路：直流安定化電源の出力電流値を取得し、電流制限や保護制御情報を取得します。
10. 駆動回路: 実行可能要素を駆動するように構成された電力増幅回路。
11. 表示：直流安定化電源の出力電圧値、出力電流値を表示します。
