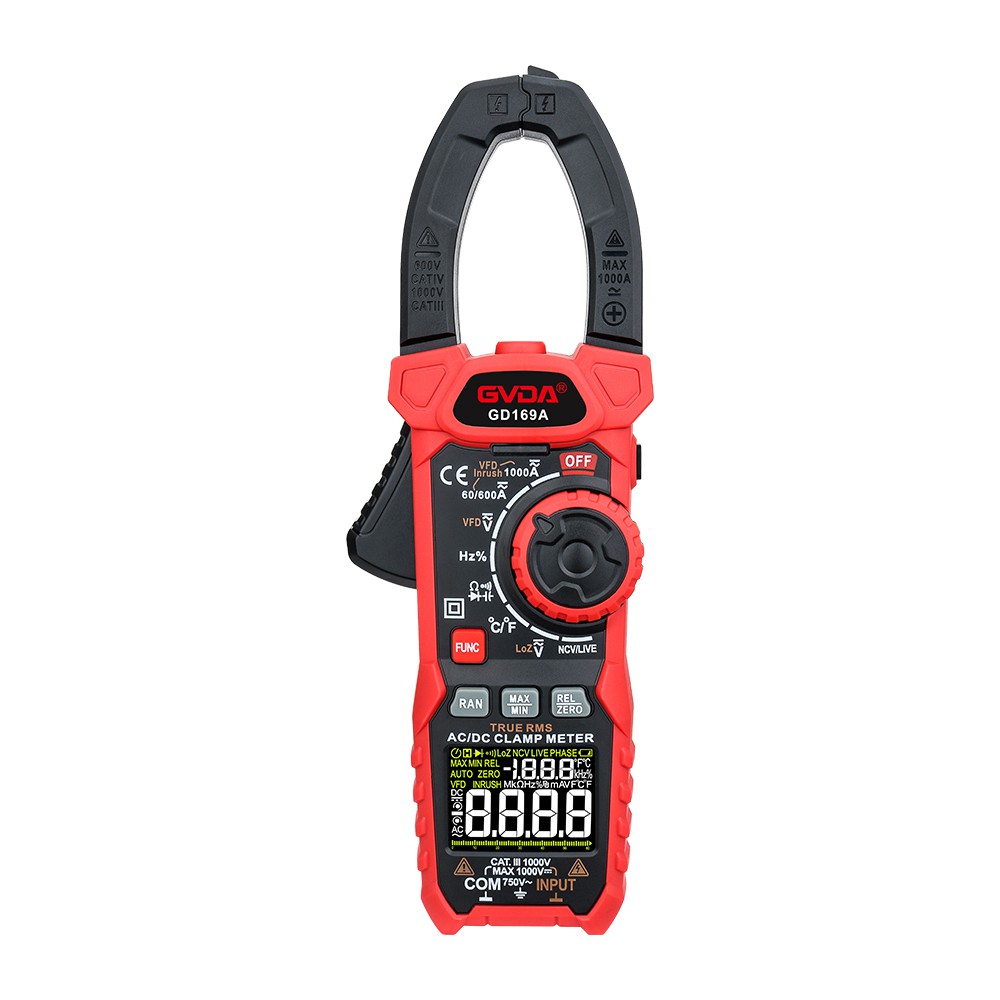

交流電流を測定するためのクランプ電流計の正しい使い方
クランプ電流計の用途・選定・使用前の点検
1. 目的：負荷の動作を中断することなく（通電線を切断することなく）、低圧ラインの交流電流を測定できます。 (50HZ 500V以下)
2. タイプの選択: その精度と最大範囲はテストのニーズを満たす必要があります。
3. 使用前に次のことを確認してください。
(1) 外観検査: すべての部品が良好な状態である必要があります。 クランプハンドルは柔軟である必要があります。 ジョーの鉄芯は腐食がなく、しっかりと閉じられている必要があります。 鉄心の絶縁被覆は無傷でなければなりません。 ポインタは自由にスイングできる必要があります。 ;
(2) 調整: メーターを平らに置き、ポインタがゼロを指すようにし、それ以外の場合はゼロに調整します。
測定
1. 適切なギアを選択します。 ギア選択の原則は次のとおりです。
(1) 測定電流範囲が分かっている場合：測定値より大きく、それに近いギヤを選択してください。
(2) 測定する電流範囲が不明な場合: 最初に電流試験に配置し(またはワイヤの断面積に応じて安全な電流容量を推定し、適切に選択し)、ダウンシフト測定を行うかどうかを決定します。テスト状況に応じて判断する必要があります。 つまり、ハンドの振れ角をできるだけ大きくする必要があります。
2. 試験者は手袋を着用し、機器の端を平らにし、ジョーを開いて、試験中のワイヤがジョーに入った後にジョーを閉じる必要があります。
3. テストするワイヤーはジョースペースの中央に位置し、ジョーはしっかりと閉じられている必要があります。
4. 大電流を測定した後、小さな電流を測定する前に、ジョーを数回開閉して消磁する必要があります。
5. 小さな電流を測定する場合、ギアを測定するときに針の振れ角がまだ小さい場合（針の振れ角が小さいため、測定の相対誤差が大きいことを意味します）、ギアを巻くことができます。ジョー鉄心にワイヤーを数回回して、ジョーを閉じた後に読み取ります。 このとき、ワイヤーの電流値=の読み取り値÷巻き数（巻き数の計算：ジョーにワイヤーが何本あるか、何巻きで計算されます）。
6. 読み取り値: 使用するギアに応じて、対応する目盛り線の読み取り値を読み取ります。 (注意! ギア値はフルオフセット値です)。
7. 使用後は、ギアを電流に設定する必要があります。
