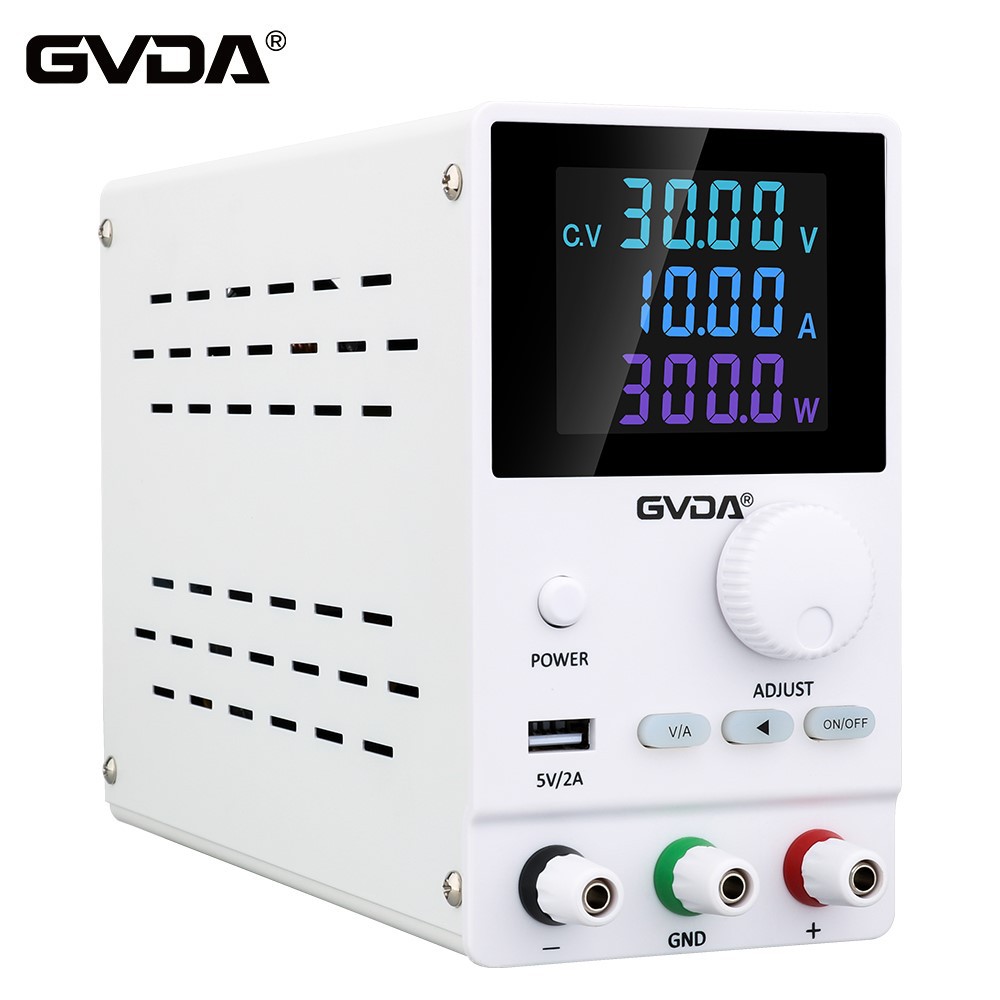

電圧安定化された電源の5つの特性の詳細な説明
1。低消費電力と高効率。スイッチングおよび安定化電源回路では、トランジスタVは、励起信号の下でのオンオフおよびカットオフ導電性のスイッチング状態で交互に動作し、速い変換速度と約50kHzの周波数で動作します。いくつかの技術的に先進的な国では、数百またはほぼ1000kHzを達成できます。これにより、スイッチングトランジスタVの電力消費が非常に少なくなり、最大80％の効率で電源の効率が大幅に向上することができます
2。サイズと軽量。スイッチモード安定化電源の概略図から、ここではかさばる電力周波数変圧器が使用されていないことが明確にわかります。調整チューブVの散逸電力の大幅な減少により、より大きなヒートシンクは省略されています。これら2つの理由により、スイッチモード安定化された電源のサイズと重量は少ない。
3。広い電圧レギュレーション範囲。スイッチ制御電源の出力電圧は、励起信号のデューティサイクルによって調整され、入力信号電圧の変化は周波数変調または幅変調によって補正できます。このようにして、電力グリッド電圧が大きく変化した場合でも、比較的安定した出力電圧を確保できます。したがって、スイッチモード電源の電圧調整範囲は非常に広く、電圧調節効果は非常に良好です。さらに、デューティサイクルを変更するには、パルス幅変調と周波数変調の2つの方法があります。このようにして、スイッチモード安定化電源には、広範囲の電圧調節の利点があるだけでなく、電圧調節を達成するための多くの方法もあります。設計者は、実際のアプリケーションの要件に従って、さまざまな種類のスイッチモード安定化電源を柔軟に選択できます。
4.フィルタリングの効率が大幅に改善され、フィルタリングコンデンサの容量と体積が大幅に減少します。スイッチモード安定化電源の動作周波数は現在基本的に50kHzであり、これは線形安定化された電源のそれよりも1000倍高くなっています。これにより、修正された電源のフィルタリング効率がほぼ1000倍増加します。ハーフウェーブの整流を使用してコンデンサフィルタリングを使用することでさえ、効率は500b倍増加しました。同じリップル出力電圧で、スイッチモード安定化電源を使用する場合、フィルタリングコンデンサの容量は、線形安定化電源でそのうち1/500-1/1000のみです。
5.回路フォームは柔軟で多様です。たとえば、自己味と個別の励起タイプ、幅変調タイプと周波数変調タイプ、シングルエンドおよびダブルエンドタイプなどがあります。デザイナーは、さまざまなタイプの回路の強度を活用して、さまざまなアプリケーションシナリオを満たすことができるスイッチモード安定化電源を設計できます。
