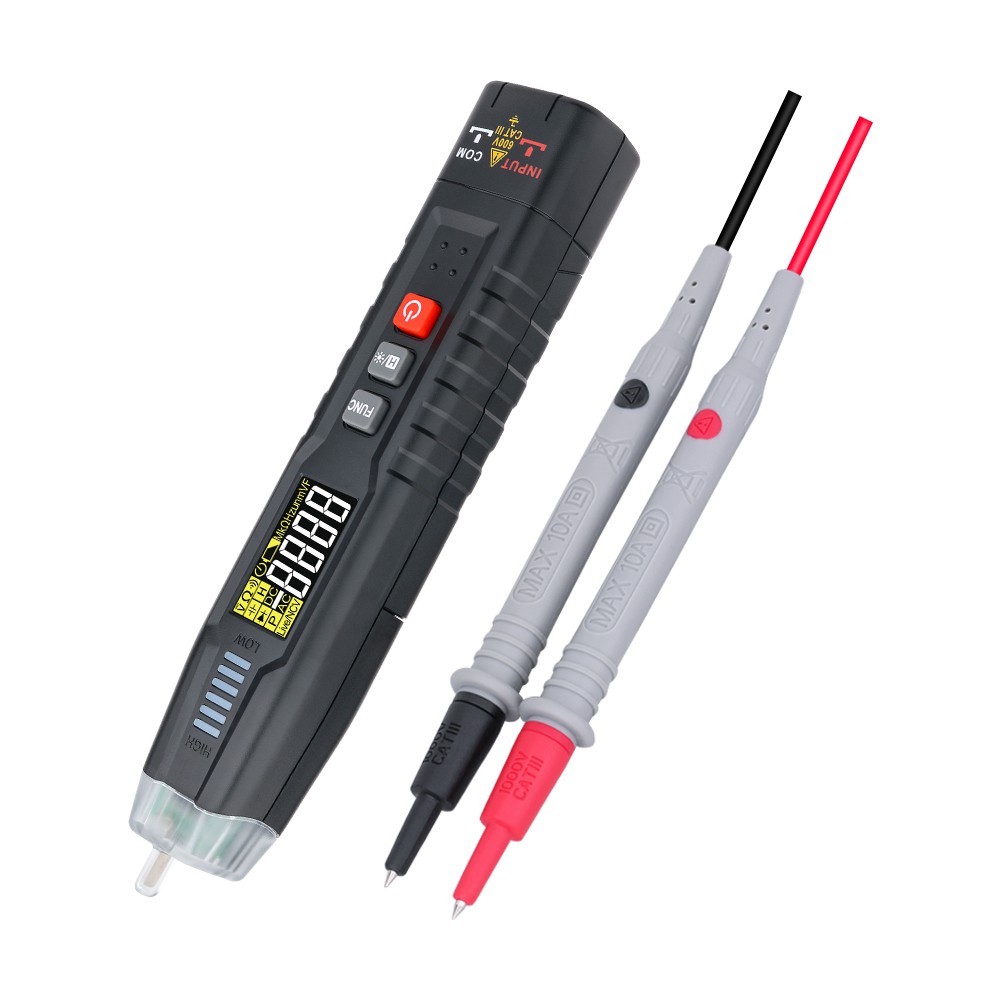

デジタルマルチメータ（DMM）は、アナログ/デジタル変換原理を使用して測定量をデジタル量に変換し、測定結果をデジタル形式で表示する測定器です。デジタルマルチメータは、ポインターマルチメータと比較して、高精度、高速、入力インピーダンスが大きい、デジタル表示、正確な読み取り、強力な耐干渉性、高度な測定自動化などの利点があり、広く使用されています。ただし、不適切に使用すると、誤動作を引き起こす可能性があります。この記事では、デジタルマルチメータDT-830を例に、デジタルマルチメータの障害の一般的なトラブルシューティング方法について説明します。

デジタルマルチメーターのトラブルシューティングは、一般的に電源から始めます。たとえば、電源を入れた後、液晶素子が表示されたら、まず9Vラミネート電池の電圧が低すぎないか、電池のリード線が外れていないか確認します。故障箇所の発見は、「まず内部、次に外部、最初は簡単なもの、次に難しいもの」の順序で行います。デジタルマルチメーターのトラブルシューティングは、一般的に次のように実行できます。

1. 外観検査
バッテリー、抵抗器、トランジスタ、統合ブロックを手で触って、温度上昇が高すぎないかどうかを確認できます。新しく取り付けたバッテリーが熱くなると、回路が短絡している可能性があります。さらに、回路の断線、はんだ外れ、機械的損傷なども観察する必要があります。

2. すべてのレベルで動作電圧を検出します。
各ポイントの動作電圧を検出し、それを正常値と比較するには、まず基準電圧の精度を確保する必要があります。測定と比較には、同じモデルまたは類似のデジタルマルチメータを使用するのが最適です。

3. 波形解析。
電子オシロスコープを使用して、回路内の各キーポイントの電圧波形、振幅、周期（周波数）などを観察します。たとえば、クロック発振器が発振を開始するかどうか、発振周波数が 40kHz であるかどうかをテストします。発振器に出力がない場合は、TSC7106 の内部インバータが破損しているか、外部コンポーネントがオープン回路になっている可能性があります。TSC7106 のピン {21} の波形が 50Hz の矩形波であることを確認します。そうでない場合、内部の 200 周波数分周器が破損している可能性があります。

4. コンポーネントパラメータを測定します。
故障範囲内のコンポーネントについては、オンラインまたはオフラインで測定を行い、パラメータ値を分析します。オンラインで抵抗を測定する場合は、それに並列に接続されたコンポーネントの影響を考慮する必要があります。

5. 隠れたトラブルシューティング。
隠れた故障とは、現れたり消えたりする故障を指し、機器は時々良くなったり悪くなったりします。このタイプの故障は比較的複雑で、一般的な原因には、はんだ接合部の弱さ、接合部の緩み、コネクタの緩み、トランスファースイッチの接触不良、部品の性能の不安定さ、リード線の連続的な破損などがあります。さらに、周囲の温度が高すぎる、湿度が高すぎる、近くに断続的に強い干渉信号があるなど、いくつかの外部要因も含まれます。
