マルチメータを使用して照明回路の漏れ故障を検出する方法
点灯回路に漏電が発生すると、電気エネルギーを無駄に消費するだけでなく、感電事故を引き起こす可能性があります。漏電と短絡の本質は同じで、事故の進展の度合いが異なるだけです。ひどい漏れはショートを引き起こす可能性があります。したがって、点灯回路の漏電を軽視すべきではありません。回路の絶縁を定期的にチェックし、特に漏電が見つかった場合は、速やかに原因を特定し、故障箇所を特定し、除去する必要があります。
照明回路での漏電の主な原因は次のとおりです。まず、ワイヤまたは電気機器の絶縁が外力によって損傷します。第二に、ラインの長期運用により絶縁体の劣化と劣化が生じています。- 3 番目の理由は、回路に水分が侵入または汚染され、絶縁が低下することです。

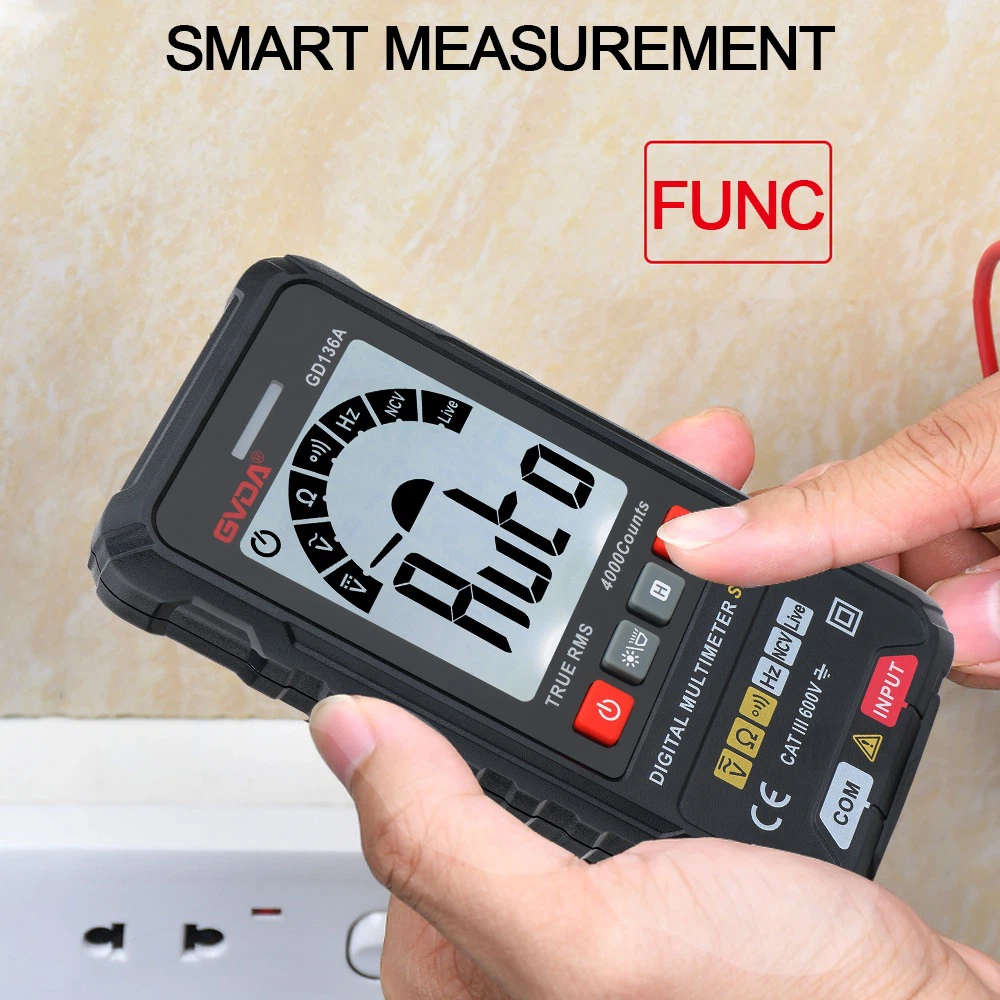

まず、本当に漏れがあるかどうかを判断します。測定回路の絶縁抵抗は、ポインタマルチメータの R × 10k レンジを使用して測定できます。または、デジタルマルチメータを AC 電流レンジ（この時点では電流計に相当）に配置し、メインスイッチに直列に接続し、すべてのスイッチをオンにし、すべての負荷（電球を含む）を取り外します。電流が流れている場合は、漏れが存在することを示します。回路の漏れを特定した後、次の手順に従って検査を続行できます。
1. 相線と中性線の間で漏れがあるか、相線とアースの間で漏れがあるか、あるいはその両方であるかを確認します。その方法は中性線を切断することです。電流計の測定値が変わらない場合は、相線とアース間の漏れです。電流計がゼロを示す場合、それは相線と中性線の間の漏れです。電流計の読み取り値が減少してもゼロではない場合は、相線と中性線の間、および相線とアースの間に漏れがあることを意味します。
2. 漏れの範囲を決定します。シャントヒューズを取り外すか、回路ブレーカーを開きます。電流計の測定値が変わらない場合は、バスの漏れを示します。電流計がゼロを示している場合は、分岐漏れです。電流計の読み取り値が減少してもゼロではない場合は、バス回路と分岐回路の両方に漏れがあることを示します。
3. 漏れ箇所を特定します。上記点検後、回路上の照明器具のスイッチを順番に外してください。ある開閉器が断線すると電流計がゼロを示し、支線が漏電していることを示します。小さくなった場合は、この支線以外の場所で漏水があることを示します。すべてのランプのスイッチを切っても電流計の値が変わらない場合は、幹線が漏電していることを示しています。事故の範囲を順次絞り込んでいくことで、電線の継ぎ目や壁を貫通する箇所などに漏水がないかをさらに詳しく調査することができます。漏水箇所を発見したら、漏洩故障を適時に除去する必要があります。負荷側はフロントエンドから段階的に検出を開始し、仕事が回路によるものか、部品によるものかを確認し、判断します。短絡障害点を取り除いた後、電源を入れる前に適切なヒューズを取り付けてください。-
