デジタルマルチメーターでケーブル断線を測定する方法

デジタルマルチメーターでケーブル断線を測定する方法

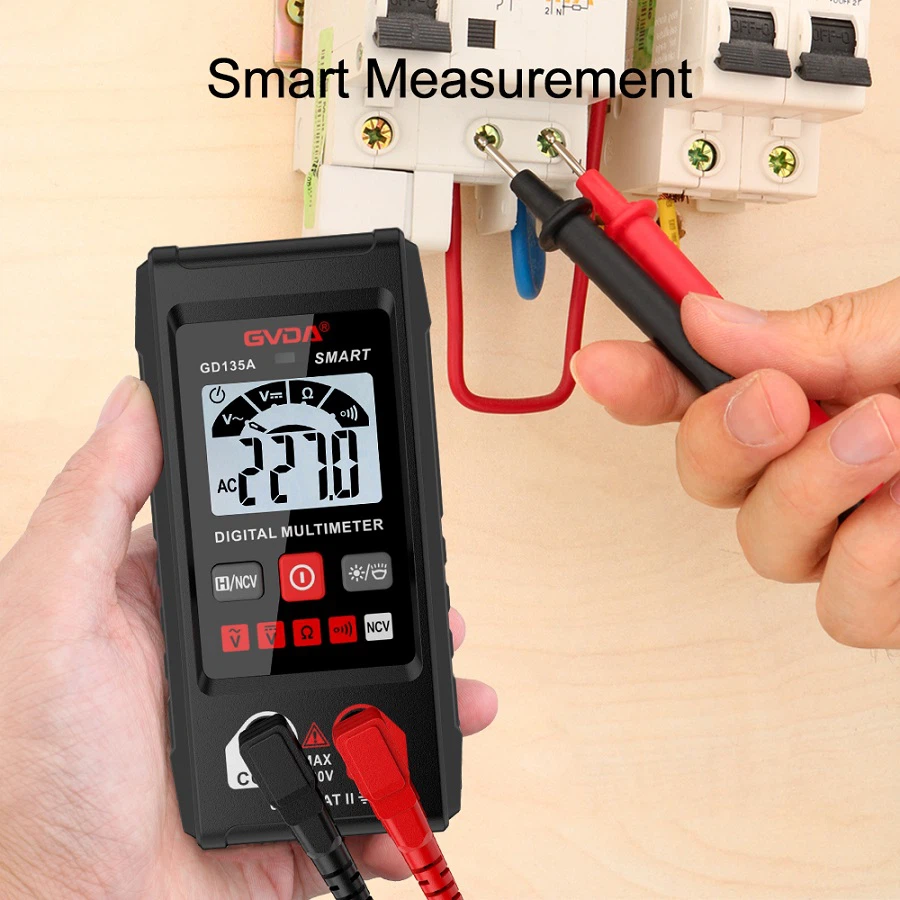

デジタルマルチメータを使用してワイヤとケーブルの破断点を判断する方法は次のとおりです。ケーブルまたはケーブルが外部絶縁体のパッケージにより内部で破断した場合、

破線の正確な位置を判断するのは簡単ではありません。 この問題はデジタルマルチメーターを使用すると簡単に解決できます。 具体的な方法：ブレークポイントを設けた電線（ケーブル）の一方の端を商用電源220Vの活線に接続し、もう一方の端を吊り下げます。 デジタルマルチメーターをAC2Vギアに引き、

ワイヤ (ケーブル) の活線接続端から、片手で黒いスタイラスのペン先を持ち、もう一方の手でワイヤの絶縁体に沿って赤いスタイラスをゆっくりと動かします。 このとき、表示画面に表示される電圧は約 0.445 V (DT 890D メーターで測定) です。

赤いスタイラスがどこかに移動すると、ディスプレイ画面に表示される電圧が突然 {{0}}.0 ボルト (元の電圧の約 10 分の 1) に低下します。

ワイヤ (ケーブル) のブレークポイントは、この位置から約 15 cm 前方 (活線アクセス端) にあります。

この方法でシールド線を検査する場合、芯線だけが断線していてシールド層が断線していなければ、この方法は無力です。

デジタルマルチメーターで断線を検出する方法
1. まず、デジタルマルチメータをスタンバイ状態にします。 マルチメータを使用すると、ワイヤがオンかオフかを測定するのに便利です。

2. 次に、デスクトップにワイヤーを置きます。

3. マルチメーターの赤いプラグを右端のソケットに差し込み、黒いプラグを COM ソケットに差し込みます。

4. 次に、中央のノブを小さなホーンの方向に回します。

5. 次に、ワイヤーの裸金線の両端に金属を接触させます。 音が鳴れば数値に変化があり、ワイヤーに問題がないことを意味します。

6. 音が鳴らず変化がない場合、数値表示 1 は断線して抵抗が無限大であることを意味します。
