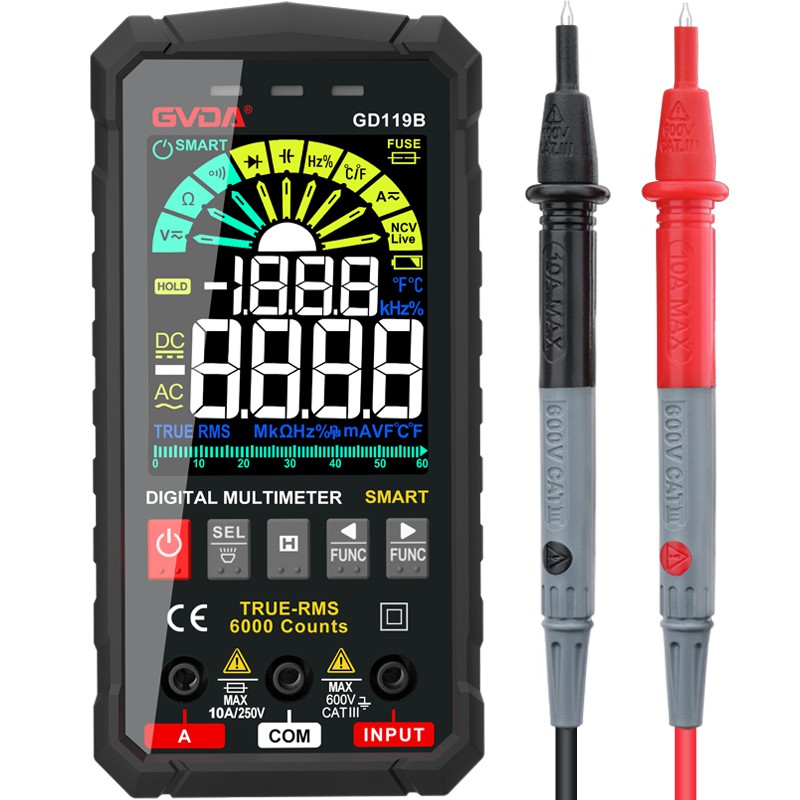

テストリードの挿入は上記と同じです。 原理はダイオードと同じです。 ピンAがベースであると仮定し、それを黒いペンで接続し、赤いペンと他の2つのピンが他の2つのピンと接触しています。 2 つの読み取り値が約 0.7V の場合、赤いペンをピン A に接続し、黒いペンを他の 2 つのピンに接続します。両方が「1」を表示する場合、A ピンがベースです。それ以外の場合は必要ですこのチューブは PNP チューブです。 では、コレクタとエミッタをどのように判断するのでしょうか? デジタル時計はポインターウォッチのように指針の振れで判断できないのですが、どうすればいいですか？ 「hFE」ギアを使用して判断できます。最初にギアを「hFE」ギアに回すと、ギアの隣に小さなジャックの列があり、PNP と NPN チューブの測定値に分かれていることがわかります。 チューブの種類は事前に決定されており、対応するチューブの種類の「b」の穴にベース電極を挿入し、「c」と「e」の穴に残りの 2 つのピンをそれぞれ挿入します。 この時点で、値、つまり値を読み取ることができます。 次に、ベース電極を固定し、残りの 2 つのピンを交換します。 2 つの読み取り値を比較すると、読み取り値が大きい方のピンが面 "c"、"e" に対応します。
ヒント: 上記の方法は、9000 シリーズなどの小さなチューブのみを直接測定できます。 大きなチューブを測定したい場合は、配線方法を使用できます。つまり、小さなワイヤを使用して 3 つのピンを引き出します。 その方がずっと便利です。
