マルチメーターを使用して活線または中性線の漏電を検出する方法
よく使われるマルチメータは、アナログマルチメータとデジタルマルチメータに分かれています。ほとんどのアナログマルチメータには交流電流を測定する範囲がないため、漏れ電流を直接測定する方法はありません。デジタルマルチメータには交流電流の測定範囲があるため、電源ラインの漏れ値を測定することは完全に可能です。デジタルクランプメータがあれば、漏れ電流を測定するのに最も便利です。
漏洩範囲には、ライン漏洩と電気機器漏洩の 2 種類があります。
① 線路漏洩とは、線路上の負荷が電源に接続されていないときに、線路自体の絶縁性能が低下し、アースとの間にループを形成する漏洩電流を指します。
②電気機器の漏電とは、機器の電源投入後、機器内部のコイルとアース間の絶縁抵抗値により発生する漏電電流を指します。
どのようなマルチメーターでも、測定されたラインの絶縁抵抗値は標準ではありません（ラインの絶縁抵抗値は専用のメガオームメーターで測定する必要があります）。 マルチメーターを使用してラインの絶縁抵抗値を測定したとしても、それは参考値にすぎません。 、実際の絶縁抵抗値とは大きく異なります。マルチメーター自体は9Vの積層電池であるため、ライン測定には9VのDC電圧のみが印加されますが、AC電源ラインの電圧は220V、380Vです。
デジタルマルチメータを使用している場合は、マルチメータを AC 電流範囲に設定できます。

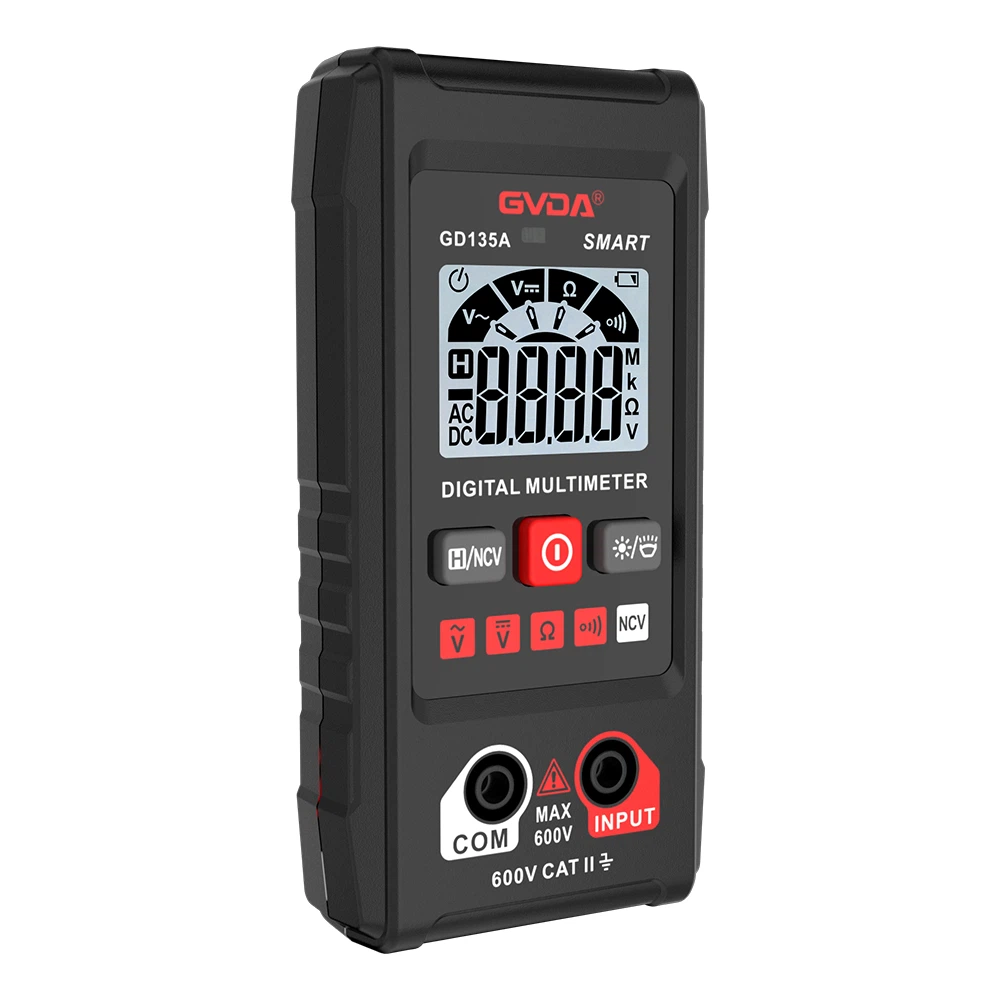

（1）ラインリークの測定は比較的簡単です。マルチメーターで測定される電流は、ラインまたは機器内で直列に接続されています。負荷が電源に接続されていない場合、ラインは電源回路ブレーカーの出力の下端に直接直列に接続されます（ラインコネクタを外す必要があります）。回路ブレーカー出力とラインコネクタでは、通常のデジタルマルチメーターは最初に電流範囲を少し高く設定することに注意してください。上の写真は、私が使用しているマルチメーターが自動的に範囲を切り替えることを示しています。このときに測定された電流値がラインのリーク電流です。
電気機器の漏電を測定するのは非常に面倒です。なぜなら、電気機器のシェルの設置は基本的に機械装置が接地されているためです。マルチメーターを使用して漏電を測定する場合は、電気機器を空にする必要があります。機器の電源が入っているときに、マルチメーターを使用して、一方の端をアースに接続し、もう一方の端を接続します。一方の端は電気機器に接触しています。このとき、マルチメーターで測定された電流が漏電電流です。
（2）デジタルマルチメーターを使用して回路内の活線を測定するにはどうすればよいでしょうか？まず、デジタルマルチメーターをAC〜750Vの範囲に設定し、マルチメーターの赤いテストリード線または黒いテストリード線のいずれかを使用して、それを3〜5回手に巻き付けます。別のテストリード線を導体の金属パイルヘッドまたはソケットに挿入するか、接触させます。
