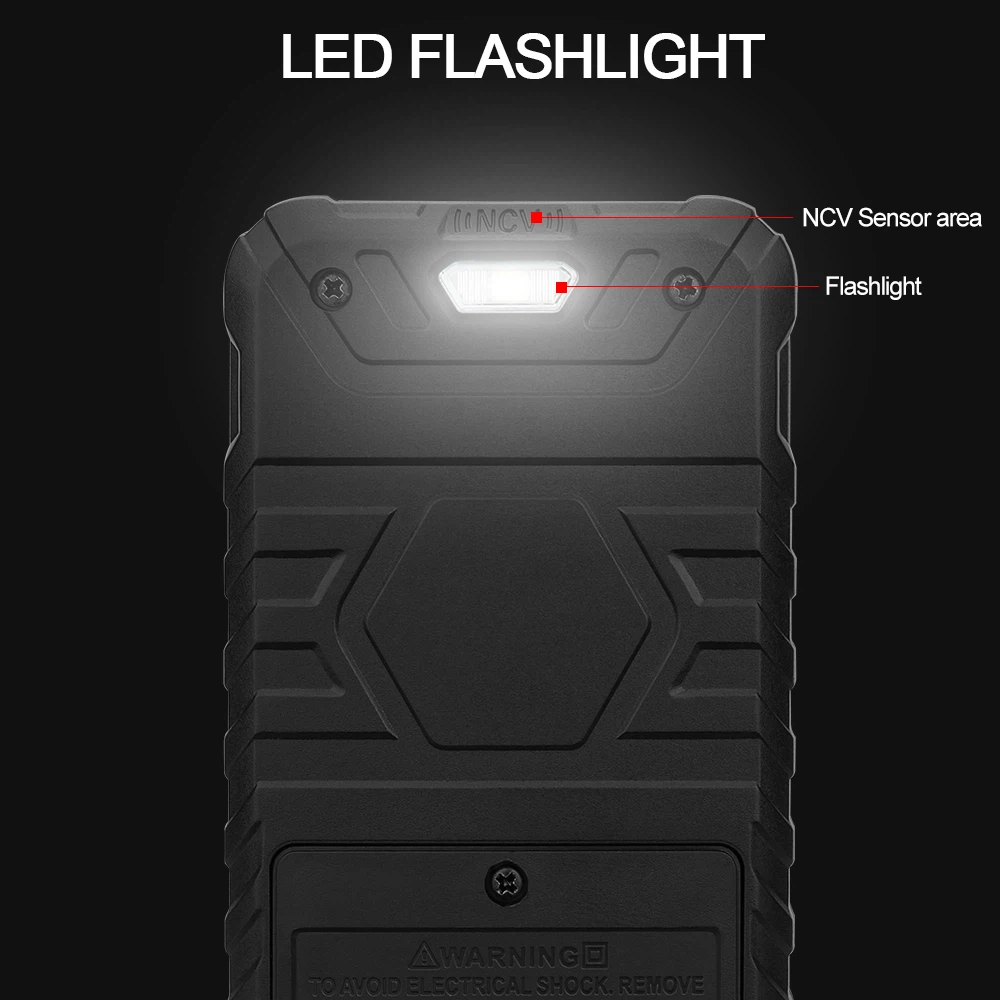

マルチメータ使用上の注意事項
1. ダイヤル上の記号の意味と、ノブとセレクター スイッチの主な機能を理解します。
2. 機械的なゼロ調整を実行します。
3. 測定する種類とサイズに基づいて変換スイッチのギアとレンジを選択し、対応する目盛線を見つけます。
4. プローブソケットの位置を選択します。
5. 電圧の測定: 電圧 (または電流) を測定する場合は、適切な範囲を選択することが重要です。高電圧の測定に狭いレンジを使用すると、メーターが焼損する危険があります。小さな電圧を測定するために広いレンジを使用すると、指針の振れが小さすぎて読めなくなります。測定範囲の選択は、指針をフルスケールの約 2/3 に向けるようにしてください。測定された電圧の大きさが事前に不明な場合は、最初に最高レンジのギアを選択し、その後徐々に適切なレンジまで下げてください。 AC 電圧の測定: マルチメータの 1 つのスイッチを AC/DC 電圧範囲に配置し、もう 1 つのスイッチを適切な AC 電圧範囲に配置します。マルチメータの 2 つのプローブをテスト対象の回路または負荷と並列に接続します。 DC 電圧の測定: マルチメータの 1 つのスイッチを AC/DC 電圧範囲に配置し、もう 1 つのスイッチを適切な DC 電圧範囲に配置します。 「+」プローブ (赤いプローブ) を高電位に接続し、「-」プローブ (黒いプローブ) を低電位に接続すると、電流が「+」プローブから流入し、「-」プローブから流出できるようになります。プローブを逆方向に接続すると、メーターヘッドの指針が逆方向にたわみ、指針が曲がりやすくなります。
6. 電流測定: DC 電流を測定する場合、マルチメータの 1 つのスイッチを DC 電流範囲に配置し、もう 1 つのスイッチを 50uA ～ 500mA の適切な範囲に配置します。電流レンジの選択および読み取り方法は電圧の場合と同様です。測定するときは、まず回路を切断し、次にマルチメータを電流の「+」から「-」の方向にテスト回路に直列に接続する必要があります。つまり、電流は赤いプローブから流れ込み、黒いプローブから流れ出します。マルチメータが誤って負荷と並列に接続されると、メータヘッドの内部抵抗が低いために短絡が発生し、機器が焼損する可能性があります。読み取り方法は、実測値=指示値×レンジ/フルオフセットとなります。
7. 抵抗測定: マルチメーターで抵抗を測定する場合は、次の方法を使用する必要があります: 適切な倍率ギアを選択します。マルチメータのオーム範囲の目盛り線は不均一であるため、倍率範囲を選択する際は、ポインタを目盛り線の細い部分に保つ必要があり、ポインタが目盛りの中央に近づくほど、読み取りがより正確になります。一般に、ポインターはスケールの 1/3 と 2/3 の間に配置する必要があります。オーミックゼロ調整。抵抗を測定する前に、2 つのプローブを短絡し、ポインタがオーム目盛線の右側のゼロ位置をちょうど指すように「オーム (電気) ゼロ ノブ」を調整します。ポインターをゼロに調整できない場合は、バッテリー電圧が不十分であるか、機器の内部に問題があることを示しています。また、倍率ギアを変更するたびに、正確な測定を確保するためにオーミックゼロ調整を再度実行する必要があります。測定値: メーターの測定値に乗算器を掛けて、測定された抵抗の抵抗値を取得します。
8. 注意事項: 1) 電流および電圧を測定する場合は、通電中に測定レンジを変更しないでください. 2) 測定レンジを選択するときは、大きい方から小さい方を選択し、測定値が測定レンジに近づくようにしてください. 3) 抵抗を測定する場合は、通電中に測定しないでください。抵抗を測定するとき、マルチメーターは内部バッテリーから電力を供給されるためです。電気で測定する場合、追加の電源を接続することと同等になり、メーターヘッドが損傷する可能性があります. 4)。使用後は、変換スイッチを最大AC電圧またはニュートラル位置にする必要があります。
