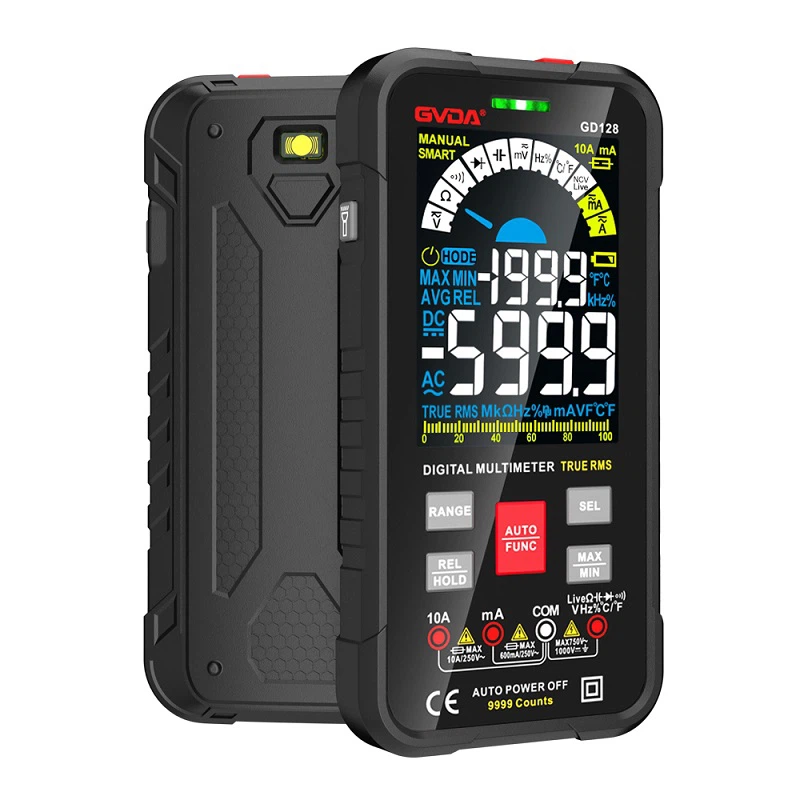

ACモードでマルチメータによって測定される電圧は直列または並列ですか?
マルチメータは、AC か DC かにかかわらず、並列電圧と直列電流を測定します。電圧範囲におけるマルチメータの内部抵抗は無限大に近いため、電圧範囲が選択され、マルチメータが回路内で直列に接続されている場合、実際には電流が存在しないか、電流が非常に小さいため、データを取得できません。測定した。電流範囲の場合、内部抵抗は0に近いため、回路内で直列に接続しても後続の電気機器の動作に影響を与えません。
ただし、主な質問の状況のように、回路内で間違った電流モードを選択して並列接続した場合、電圧モードを電流モードに変更して220V電源の両端に並列接続すると、かなり危険です。直接短絡し、マルチメータや回路が焼損する可能性があります。
電圧範囲は比較的安全に測定でき、回路内で直列に接続した場合でも、電流範囲を誤って接続した場合ほど害はありません。一部のデータを測定するためにマルチメーターを使用するため、測定する前に測定方法を検討する必要があります。
直列であろうと並列であろうと、最初に理解すべきことは、マルチメータでAC電圧を測定する原理です。マルチメータヘッドは DC 電圧のみを測定できます。つまり、DC 電圧のみを測定できます。では、なぜ交流電圧を測定できるのでしょうか?これは、マルチメータの内部に整流回路があり、ダイオードの一方向導電性を利用して AC 信号を DC 信号に変換するためです。したがって、交流電圧を測定することができます。つまり、マルチメータのAC範囲で220Vの電圧を測定する場合、並列回路になります。
AC 電圧測定の原理: マルチメータで AC 電圧を測定する場合、マルチメータ内には半波整流回路があります。 AC 電圧を測定する場合、AC 電圧は DC 電圧に整流され、2 つのメーターを通過します。最後に、DC 電流の大きさに基づいて AC 電圧が測定されます。また、マルチメータに表示される交流電圧は交流電流の瞬時値ではなく、一定期間にわたる平均値、すなわち実効値です。実際、マルチメーターの内部はそれほど単純ではありません。また、オペアンプを介して信号を増幅し、サンプリングし、アナログからデジタルへの変換を実行し、最終的に結果を画面に表示する必要があります。
