マルチメータを使用した漏れ電流の測定手順
漏れ電流とは、回路内に異常な電流が流れ、機器や回路が耐えられる範囲を超えていることを意味します。その結果、他の経路を通って電流がアースに流れ、電気製品の故障や人身事故につながる可能性があります。漏れ電流の問題をタイムリーに検出して解決するには、マルチメータを使用して測定できます。
1. 準備作業: 漏れ電流を測定する前に、まず電源スイッチを切り、回路に関連するすべての機器や電源を外してください。

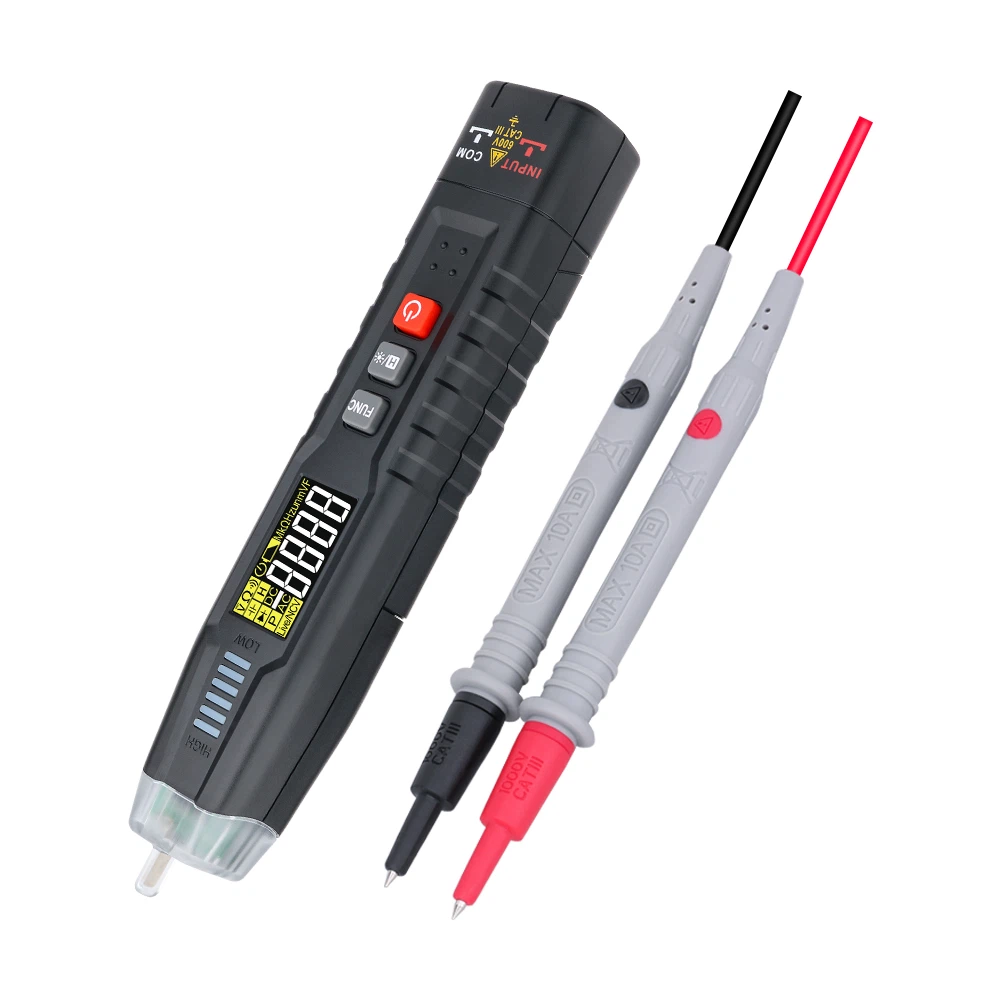

2. 測定リードを準備します。マルチメータの測定リードが正常な状態にあり、正しく接続されており、破損や損傷がないことを確認します。
3. 回路を接続します。赤色の測定リードを被試験回路のプラス端子またはケーブルの対応する位置に接続し、黒色の測定リードを被試験回路のマイナス端子またはケーブルの対応する位置に接続します。
4. 測定モードを選択します。マルチメータを DC 電流測定モードに調整します。通常、このモードには記号「A」または同様の記号が付いています。
5. 電源をオンにします。電源を接続し、残留電流デバイスまたはスイッチをアクティブにして、テスト対象の回路に電流を流します。
6. 測定を実行します。電源をオンにした状態で、赤い測定リードを被試験回路のプラス端子またはケーブルの端にそっと触れ、黒い測定リードを被試験回路のマイナス端子またはケーブルの端にそっと触れます。マルチメータの表示を観察すると、記録された値が被試験回路の漏れ電流値となります。
7. 結果の分析: 得られた測定結果に基づいて、漏れ電流に問題があるかどうかを判断します。一般的に、漏れ電流値が5mAを超える場合は漏れ電流を示しており、回路を修復するために適時に措置を講じる必要があります。
8. 回路の電源を切り、データをバックアップします。漏れ電流テストが完了したら、電源スイッチを切り、回路に関連するすべての機器または電源を切断し、将来の分析に備えて測定データをバックアップします。
