良否を測定するマルチメーター 3 レベル チューブ
マルチメーターを使用して三極管の良し悪しを判断するのは非常に簡単です。 ここではデジタルマルチメータを例にその判定方法を紹介します（ポインタマルチメータは旧式で機能が単能で、今ではアフリカの電子マニアですら使いたがりません）。
まず、三極管の内部等価回路について説明します。 図に示すように、図の左側がNPN型三極管、右側がNPN型三極管の等価回路です。 NPN トランジスタの場合、be 接合 (チューブのベース b とエミッタ e 間の PN 接合) と bc 接合 (チューブのベース b とコレクタ c 間の PN 接合) が 2 つのダイオードと等価であることがわかります。アノードに接続されています。 同様に、図の右側の PNP トランジスタは、互いに接続された 2 つのダイオードと等価になります。
上記の分析から、三極管の良否を判断するには、デジタルマルチメータのダイオードブロックを使用してbe接合とbc接合の品質を測定するだけでよいことがわかります。

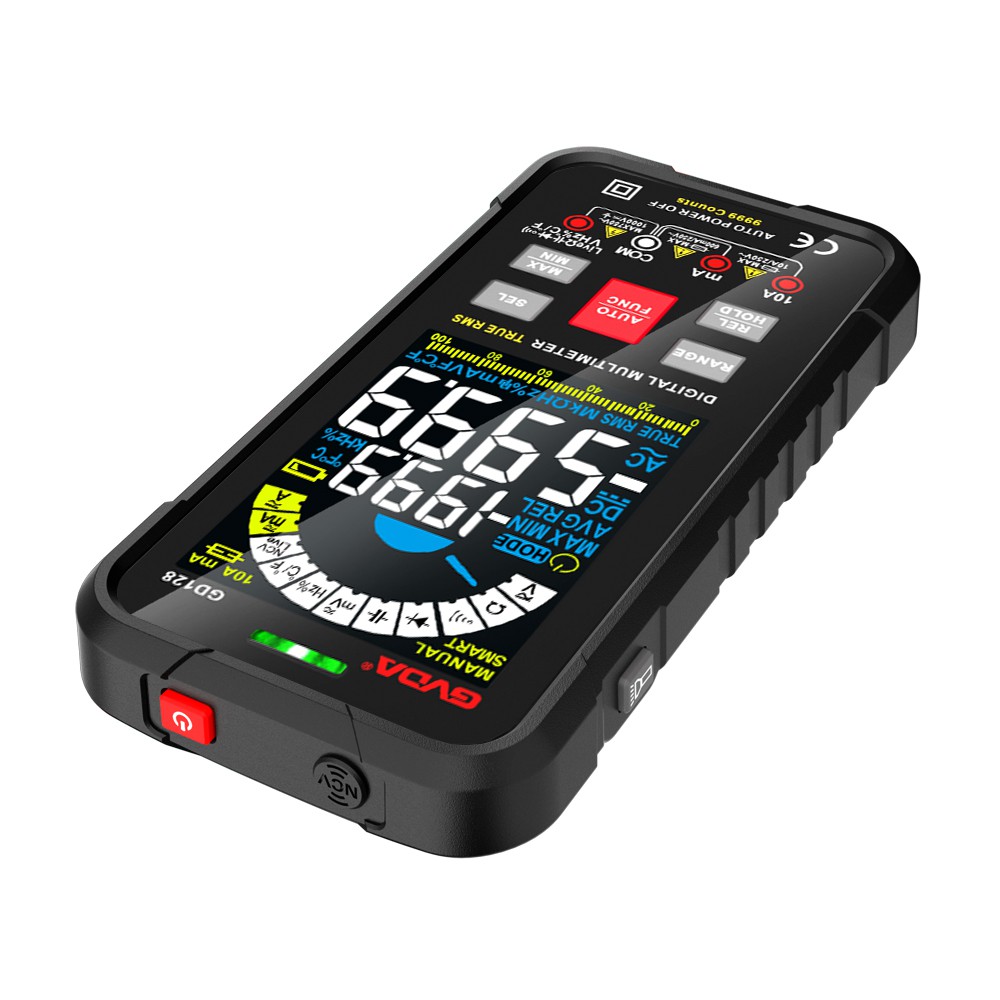

ここでは、一般的に使用されている NPN シリコン三極管を例に挙げます (ゲルマニウム三極管は現在ではほとんど使用されていません)。測定するときは、デジタル マルチメーターをダイオード ブロックに向けて (写真を参照)、三極管の b 極に赤いボタンをタッチします。マルチメータのペンを押してから、黒いテストリードを使用して三極管の e 極と c 極にそれぞれ触れます。 このとき、マルチメータに表示される測定値は PN 接合の順方向電圧降下であり、その値は通常「.500-.700」の間になります。 b極と赤いテストペンが三極管のe極とc極に接触します。 このとき、マルチメータの表示値はPN接合の逆電圧降下であり、表示値はすべて「1」であるため、基本的には三極管は良好であると考えられます。
測定時、ある接合部の指示値が「.000」の場合や、正逆圧力降下がともに「1」の場合は、チューブの接合部が破損しており、チューブは使用できません。
良好な三極管の場合、マルチメータのダイオード ブロックを使用して、CE 極間の電圧降下を測定します。 順方向電圧降下または逆方向電圧降下に関係なく、マルチメータの読み取り値は「1」を表示するはずです。 測定値が「.000」と表示されている場合は、チューブが故障していて不良であり、使用できません。 一定の値が表示されている場合は、真空管の貫通電流Iceoが比較的大きいことを意味します。 使用は可能ですが、動作の安定性が悪いため、使用はお勧めしません。
