DC電源電圧調整モジュールの原理

DC電源電圧調整モジュールの原理

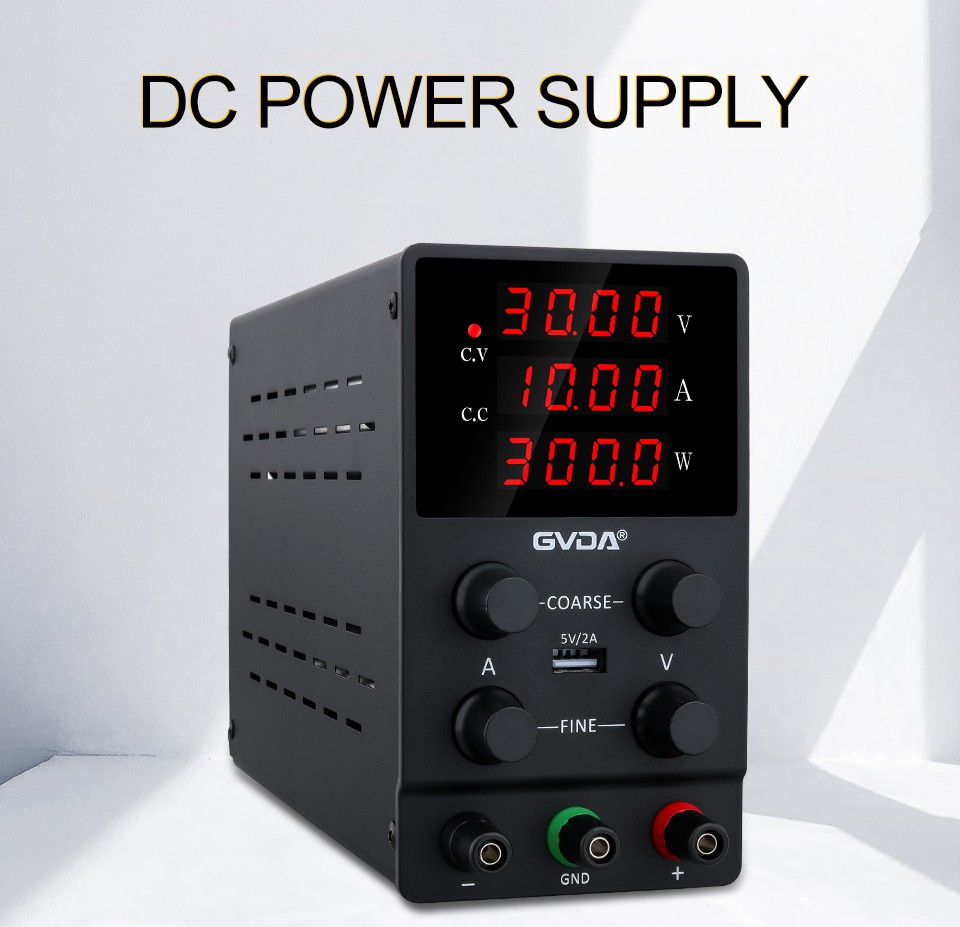

DC電源は、スイッチング電源業界などの電源業界では不可欠な機器であり、スイッチング電源の出力電圧範囲をテストし、最終的に仕様を確認するために使用されます。

DC電源は電源の分類において極めて重要な役割を果たしますが、DC電源電圧調整のモジュール原理は何ですか?

DC電源電圧調整モジュールは、調整管を電界効果トランジスタで構成し、大電流出力を実現。 設計には Iomax=5 A、Iomin=0 A、Pm=(Vimax-Vomin)Iomax=(30×5)=150 W が必要なので、 、この回路の調整管はTL431を選択できます。

回路の比較増幅にはオペアンプOP07を採用し、CPUがDACを介して出力電圧を制御し、R9、R10、RPで構成されるサンプリング回路が電圧サンプリングを行います。

FET、OP07、LM324、サンプリング回路で構成される負帰還回路は、出力電圧の調整(安定化)という目的を実現することができます。
