デジタルマルチメーターを上手に使用するためのスキル

デジタルマルチメーターを上手に使用するためのスキル

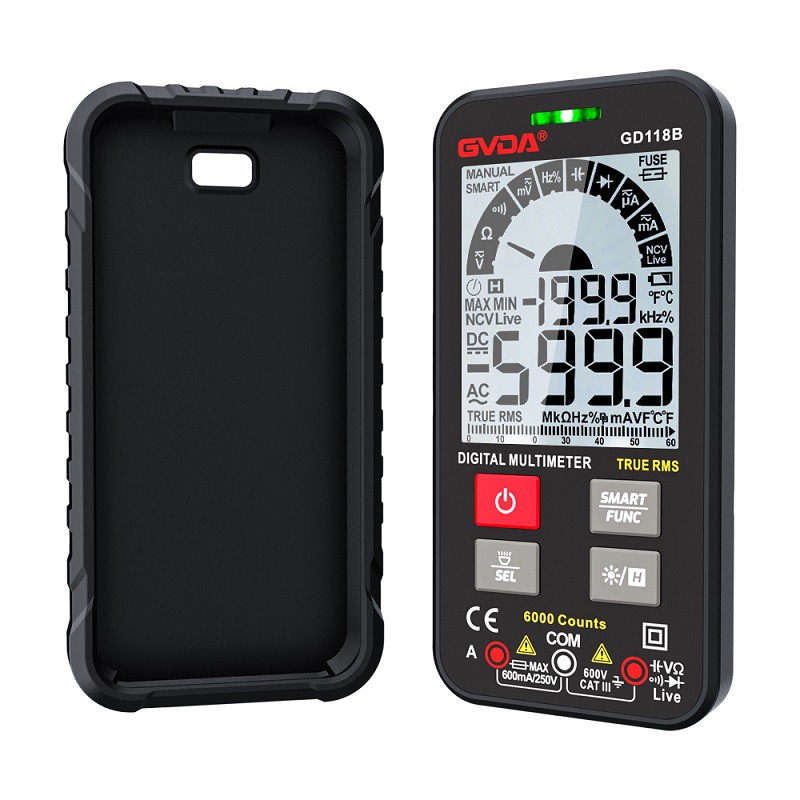

デジタルマルチメータの使用スキルに関しては、回路やデバイスが充電されているかどうかの判断、電源ラインが活線か中性かの区別、ケーブルのブレークポイントの発見など、デジタルマルチメータを正しく使用することが非常に役立ちます。デジタルマルチメータを使用して、電源周波数などを測定します。

1. 回路やデバイスが充電されているかどうかを判断する

デジタルマルチメータの AC 電圧ブロックは非常に敏感なので、周囲に小さな誘導電圧があっても表示できます。

この特徴により、テスト用の鉛筆として使用することができます。

使用方法は次のとおりです。マルチメータを AC20V ギアに回し、黒いテスト リードを空中に吊り下げ、赤いテスト リードを側線またはデバイスに接触させます。表示された数値が 2 ～ 3 の場合、マルチメータが表示されます。ボルトと 10 ボルトを超える場合は (マルチメータによって表示が異なります)、回線またはデバイスが充電されていることを示します。表示が 0 または非常に小さい場合は、回線またはデバイスが充電されていないことを示します。

2. 電源ラインが活線か中性かを区別します。

1 つ目の方法: 上記の方法で判断できます。数字が大きい方がライブライン、数字が小さい方がゼロラインです。 この方法では、測定対象のラインまたはデバイスとの接触が必要です。

2 番目の方法: 測定対象のラインやデバイスとの接触は必要ありません。 マルチメーターをAC2Vギアに向け、黒いテストリードを空中に吊り下げ、赤いテストリードを持ち、先端を線に沿ってゆっくりとスライドさせます。このとき、メーターが数ボルトを示していれば、線が通電していることを意味します。

表示がわずか数十分の 1 ボルトか、それ以下の場合。 その線がゼロラインであることを意味します。 このような判断方法は、ラインに直接触れるものではありません。 安全なだけでなく、便利で速いです。

3. ケーブル内のブレークポイントを見つける

ケーブルにブレークポイントがある場合、従来の方法では、マルチメーターを使用してケーブルをブロックし、セクションごとにブレークポイントを見つけます。 これは時間を無駄にするだけでなく、ケーブルの絶縁に大きなダメージを与えます。 デジタルマルチメータの誘導特性を利用し、ケーブルの断線箇所を素早く発見します。

まず、電気バリアを使用して、どのケーブル芯線が断線しているかを判断します。 次に、切れた芯線の一端を AC220V 電源に接続し、マルチメータを AC2V の位置に回し、黒いテスト リードを空中に吊り下げ、赤いテスト リードを持ち、線に沿って先端をゆっくりとスライドさせます。通常の状況では、数ボルトまたは数十ボルト（ケーブルが異なるため異なります）がある場合、特定の位置に移動したときにメーターの表示が突然大きく低下した場合は、その位置を書き留めてください。 ブレークポイントは、この位置から 10 ～ 20 cm 前にあります。

この方法は、故障した電気毛布などの抵抗線の断線箇所を見つけるためにも使用できます。

4. UPS電源の周波数を測定する

UPSの電源供給用。 出力端子の電圧の安定性は重要なパラメータであり、出力の周波数も非常に重要です。

ただし、周波数ブロックが耐えられる電圧は非常に低いため、デジタルマルチメータの周波数ブロックで直接測定することはできません。 わずか数ボルトです。

220V/6V または 220V/4V の降圧変圧器を UPS 電源の出力に接続して、電源の周波数を変更せずに電圧を下げ、周波数ブロックを変圧器の出力に接続して測定できます。 UPS 電源の周波数。
