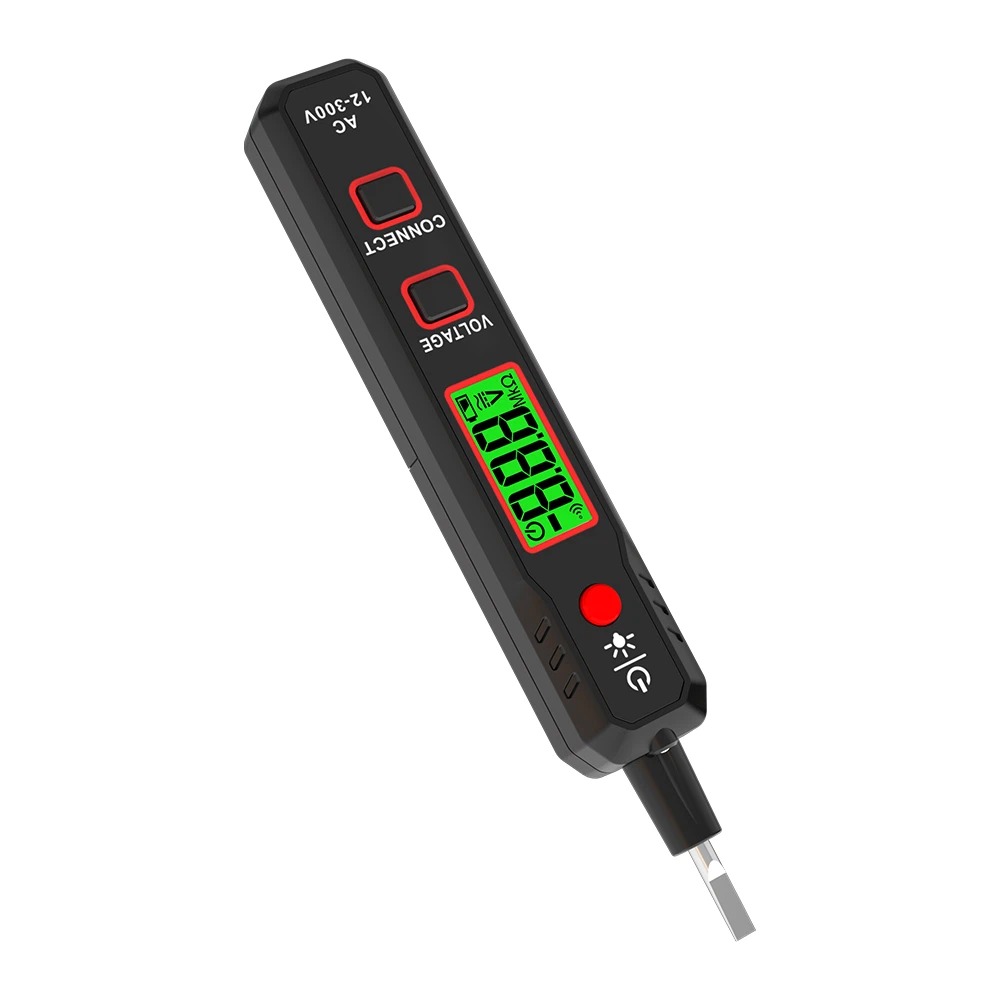

検電器の主な分類と目的、正しい使い方
1、ネオン管タイプの測定ペン。
ネオン管型測定ペンは電気ペンとも呼ばれ、電線や電化製品、電気機器の金属筐体が通電しているかどうかを確認するために使用されます。
このタイプの電子ペンは、ペンタイプとドライバータイプの2つの形状に分かれます。
通常の測定ペンは、60-550V の範囲内の電圧を検出できます。 この範囲内では、電圧が高くなるほど、測定ペンのネオン管が明るくなります。 60V以下ではネオン管は点灯しません。 安全上の理由から、500V を超える電圧を検出するために通常の測定ペンを使用しないでください。
ネオン管式測定ペンの主な用途は次のとおりです。
1. 直流と交流を区別するために使用されます。
測定対象物が帯電するとネオン管の両電極が同時に点灯し、交流を示します。 1 つの電極のみが点灯する場合は、直流です。
2. ライブラインとゼロラインを区別するために使用されます。
交流電流を測定する場合、ネオン管はライブ線で点灯し、ゼロ線では点灯しません。
3. 直流電流のプラス端子とマイナス端子を決定するために使用されます。
直流電流を測定する場合、ネオン管の明るい極がマイナス極、明るくない極がプラス極になります。
4. ゼロライン開回路の状態を判断するために使用されます。
電子ペンがランプソケットの両電極に接触すると、ネオン管が発光し、電球は点灯せず、ゼロラインが断線したことを示します。
5. 活線がシェルに接触しているかどうかを測定するために使用されます。
電子ペンは電気機器の筐体をテストします。 ネオン管が点灯している場合は、活線が機器のケーシングに触れたことを示します。
6. 電圧レベルを決定するために使用されます。
電子ペンで測定する場合、ネオン管が明るいほど電圧が高くなります。 経験豊富な電気技師は、光の強さに基づいておおよその電圧範囲を決定することもできます。
7. 電圧の有無を判定するために使用します。
電気ペンで測定する場合、ネオン管が点灯していれば、その側の物体に電圧がかかっていることを示しており、その電圧は60V以上です。
モーター、変圧器、電動工具、洗濯機、冷蔵庫などの電気機器の金属ケースをテストペンでテストします。 ネオン管が点灯すると、機器のケーシングが通電していることを示します。
