デジタルクランプメータの具体的な操作手順
1. 交流電流測定
①スイッチをACA1000A側に回します。
②スイッチはリラックスした状態にしてください。
③トリガーを押してジョーを開き、ワイヤーをクランプします。 クランプワイヤが 2 本以上ある場合、測定は無効です。
④値を読み取ります。 読み取り値が 200A 未満の場合は、スイッチを ACA200A に切り替えて精度を向上させます。 環境条件により暗い場所で直読できない場合は、ホールドキーを押しながら明るい場所でお読みください。
2. AC および DC 電圧測定
①直流電圧を測定する場合はスイッチをACA200Aに、交流電圧を測定する場合はスイッチをACV750Vにします。
②スイッチはリラックスした状態にしてください。
③赤色のテストリードを「V/Ω」端子に、黒色のテストリードを「COM」端子に接続します。
④赤と黒のテストペンを被試験回路に並列に接続します。
3. 抵抗測定
①スイッチを適切な抵抗範囲まで引きます。
②スイッチはリラックスした状態にしてください。
③赤色のテストリードを「V/Ω」端子に、黒色のテストリードを「COM」端子に接続します。
④被試験抵抗の両端に赤と黒のテストペンをそれぞれ接続します。 排水する必要があります。
4.スイッチテスト
①スイッチを200nにします。
②赤と黒のテストペンをそれぞれ「V/Ω端子COM」端子に接続します。
③赤と黒のテストリード間の抵抗値が（50±25）Ω以下でブザーをONにすると内蔵ブザーが鳴ります。

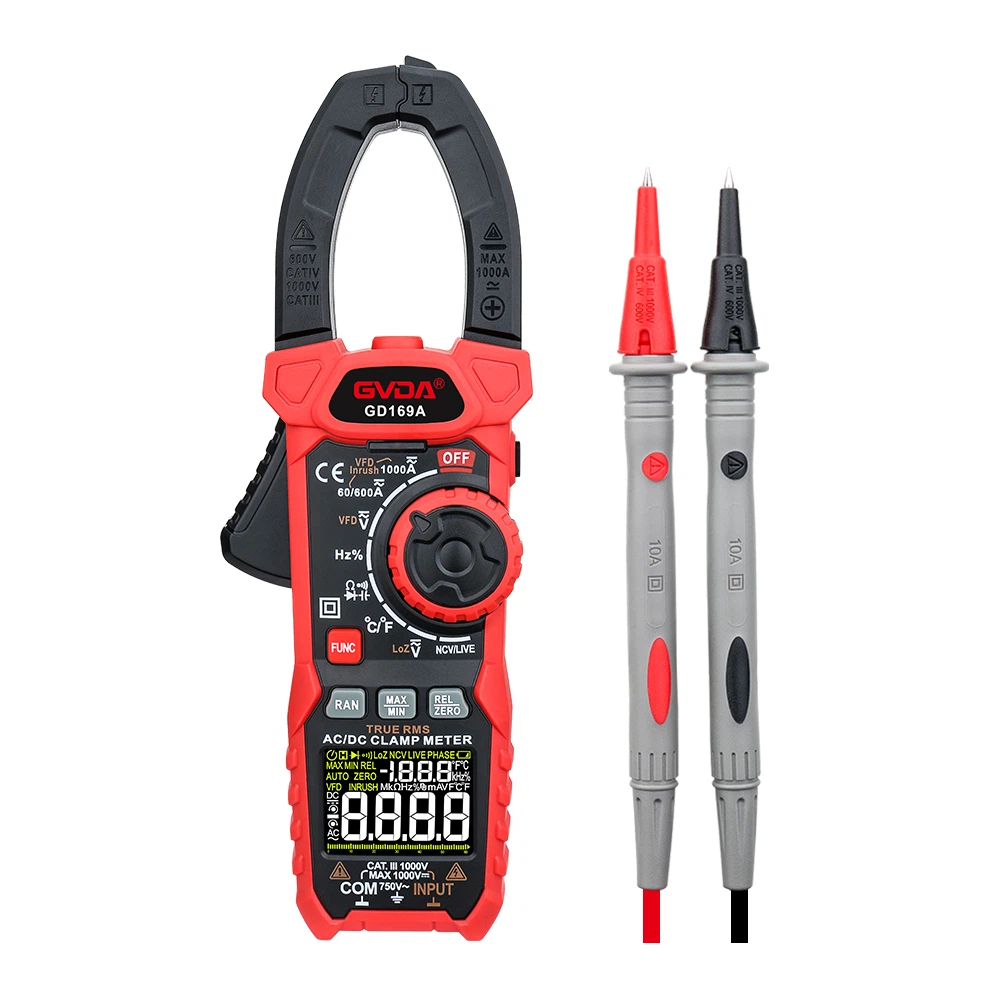

1-クランプ ヘッド 2-クランプ ヘッド トリガー 3-ホールド スイッチ 4-ロータリー スイッチ 5-ディスプレイ 6-絶縁試験アクセサリ インターフェース 7-共通アース端子8-耐電圧入力端子9-ハンドストラップ。
5. 高抵抗測定
①スイッチを「EXTERNALUNIT」の20MΩまたは2000MΩに合わせます。
②表示値が不安定でフリー状態。
③ クランプメータ穴の 3 つの入力ソケットにテストアクセサリの 3 つのプラグを挿入します。
④クランプメータのスイッチと試験アクセサリのレンジスイッチを2000MΩの位置にします。
⑤テストアクセサリの入力端子を被試験抵抗に接続します。
⑥ テストアクセサリを「ON」の位置にして「PUSH」キーを押すと、表示灯が点灯し、表示画面に測定値が表示されます。 読み取り値が 19MΩ 未満の場合、精度を向上させるために、クランプ メーター テスト アクセサリの範囲を 20MΩ に選択する必要があります。
