指針式クランプ指針計の構造と動作原理
クランプ電流計は、一般的に磁電式と電磁式の2種類に分けられます。そのうち、電力周波数交流を測定するのは磁電式で、電磁式はACとDCの両方に対応しています。この記事では、主に磁電式クランプ電流計の測定原理と使用方法を紹介します。

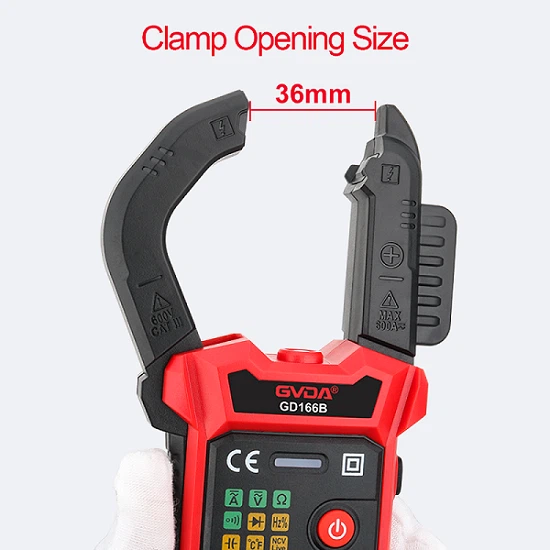

1.磁気クランプ電流計の構造
磁電クランプ電流計は、主に専用変流器、整流器磁電電流計、内部回路で構成されています。一般的なモデルは、T301型とT302型です。T301型クランプ電流計はAC電流のみを測定できますが、T302型はAC電流とAC電圧の両方を測定できます。MG20、MG26、MG36などのACとDC用のポケットクランプ電流計もあります。
2. クランプ電流計の動作原理
クランプ電流計の動作原理は、変流器の動作原理に基づいています。クランプ電流計レンチをしっかりと握ると、変流器のコアが開き、測定電流のワイヤが電流相互インダクタンスとしてジョーの内部に入ります。デバイスの一次巻線。緩めレンチの鉄心が閉じられると、変圧器の原理に従って二次巻線に誘導電流が発生し、電流計の指針が振れて、測定電流の値を示します。
注目すべき点は、その原理は変圧器の原理に基づいているため、鉄心がしっかりと閉じられているかどうか、残留磁気が大きいかどうかが測定結果に大きな影響を与えるということです。小さな電流を測定する場合、測定誤差が大きくなります。このとき、被測定ワイヤをコアの周りにさらに数回巻き付けて、変圧器の電流比を変更し、電流範囲を広げることができます。このとき、測定電流Ixは次のようになります。
ix=Ia/N
式中、Ia は電流計の読み取り値、N は巻線の回転数です。
3. クランプ電流計の使い方
（１）測定する電流の種類と電圧レベルに応じて、クランプ電流計を正しく選択します。一般的に、交流電圧が500V未満のラインでは、タイプT301が使用されます。高電圧ラインの電流を測定する場合は、その電圧レベルに合った高電圧クランプ電流計を使用する必要があります。
（２）クランプ電流計の外観、ジョーの閉状態、メータヘッドの状態が正常かどうかを正しく点検する。指針がゼロでない場合は、機械的なゼロ調整を行う必要がある。
（３）測定電流の大きさに応じてクランプ式電流計の適切なレンジを選択する。選択するレンジは測定電流値より若干大きいものとする。測定電流の大きさが不明な場合は、まず最大レンジを使用して推定する。
（4）正しく測定してください。測定するときは、レンチをしっかりと押してジョーを開きます。テスト対象のワイヤをジョーの中央に置き、レンチを緩めてジョーをしっかりと閉じます。
（５）読み取り後、ジョーを開き、試験対象のワイヤを引き抜き、ギアを最高電流レベルまたはOFFギアに設定します。
測定例：ケージ型非同期モーターの動作中に動作電流を測定します。電流の大きさに応じて、モーターが正常に動作しているかどうかを確認および判断して、モーターの安全な動作を確保し、モーターの耐用年数を延ばすことができます。まず、クランプ式電流計の電圧レベルを正しく選択し、絶縁が良好かどうか、損傷がないか、指針が柔軟に振れるかどうか、ジョーが錆びていないかどうかなどを確認します。モーターの電力に基づいて定格電流を推定し、メーターの範囲を選択します。測定するときは、各相ごとに1回、または3相ごとに1回測定できます。このとき、メーターの数字はゼロになるはずです（3相電流位相子の合計がゼロであるため）。クランプに2つの相線がある場合、メーターには「値は3番目の相の電流値です」と表示されます。各相の電流を測定することで、モーターが過負荷になっているかどうか（測定電流が定格電流値を超えているかどうか）を判断できます。 モーター内部の電源電圧、または（他の形態のエネルギーを電気エネルギーに変換する装置を電源と呼びます）三相電流の不均衡が10％の制限を超えていないかどうかに問題があります。
