クランプ電流計の動作原理と使用上の注意

クランプ電流計の動作原理と使用上の注意

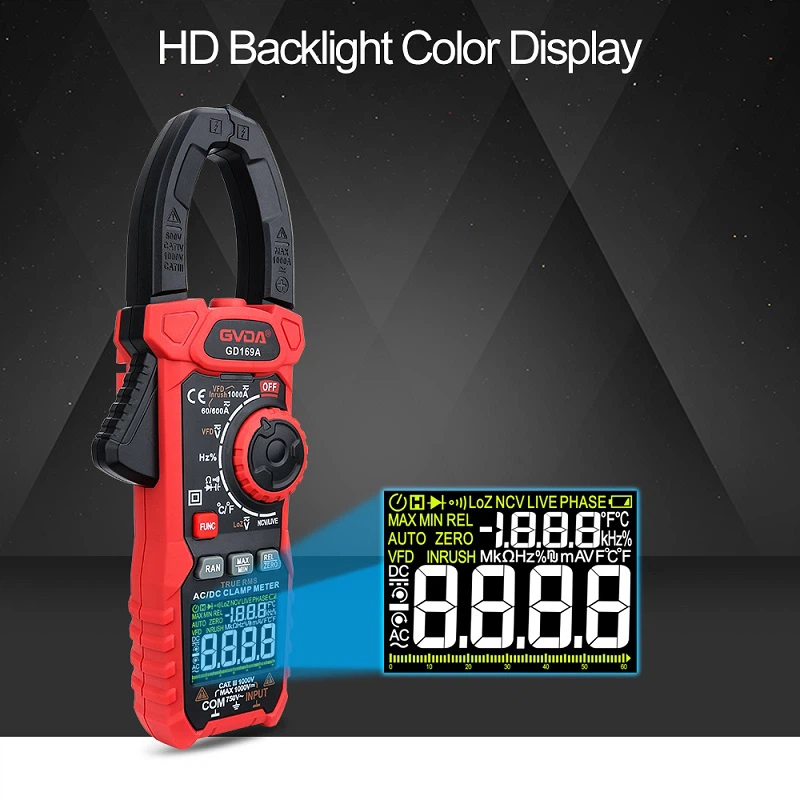

クランプ式電流計は変流器の原理に基づいて作られており、その外観はクランプのようなものです。クランプ式電流計のレンチをしっかりと握ると、変流器の鉄心が開き、測定電流の電線が変流器の一次巻線としてクランプに入ります。レンチを緩めて鉄心が閉じると、変流器の原理に従って二次巻線に誘導電流が発生し、電流計の指針が振れて測定電流値を示します。

クランプ電流計の正しい使い方と注意点
（1）クランプ式電流計は、一般的に変換スイッチを使用して電流制限を変更します。電流制限には5A、10A、50A、250Aの4つのレベルがあります。電圧制限は300Vと600Vの2つです。測定電流が5A未満の場合は、より正確な読み取り値を得るために、条件が許せば、ワイヤをさらに数回巻き、クランプに入れて測定することができます。実際の電流値は、計器の読み取り値をクランプに入れたワイヤの数で割ったものです。

（２）交流電流を測定する場合は、測定線をクランプの中央に置き、クランプをしっかりと閉じます。

（３）クランプ電流計は乾燥した室内に保管し、使用前に拭いて清潔にしてください。

（４）測定は２人で行い、１人は測定者、１人は監督者とする。

（５）試験回路の電圧はクランプ電流計に表示された規定値を超えてはなりません。規定値を超えると、計器の絶縁強度が不十分となり、接地事故や感電の危険が生じやすくなります。

（6）測定時は絶縁手袋を着用し、絶縁マットの上に立ち、ショートや接地を防止するため他の機器に触れないようにしてください。時計のタイミングを観察し、頭部と通電部の間に安全な距離を保つように注意してください。

（7）電流測定中は、機器の損傷を防ぐため、電流制限スイッチを切り替えないでください。必要に応じて、クランプ電流計をワイヤから取り外してテストする必要があります。

（８）１回の測定でクランプできるワイヤは１本のみであり、２本または３本のワイヤを同時にクランプすることはできない。
