周波数変換器システムにおける電磁干渉の 3 つの伝播経路
周波数変換器システムにおける電磁干渉の伝播経路: 周波数変換器は高出力高調波を生成し、システム内の他の機器に強い干渉を引き起こす可能性があります。その干渉チャネルは、電磁放射、回路結合、誘導結合などを含む、一般的な電磁干渉チャネルと同じです。
1. 電磁放射

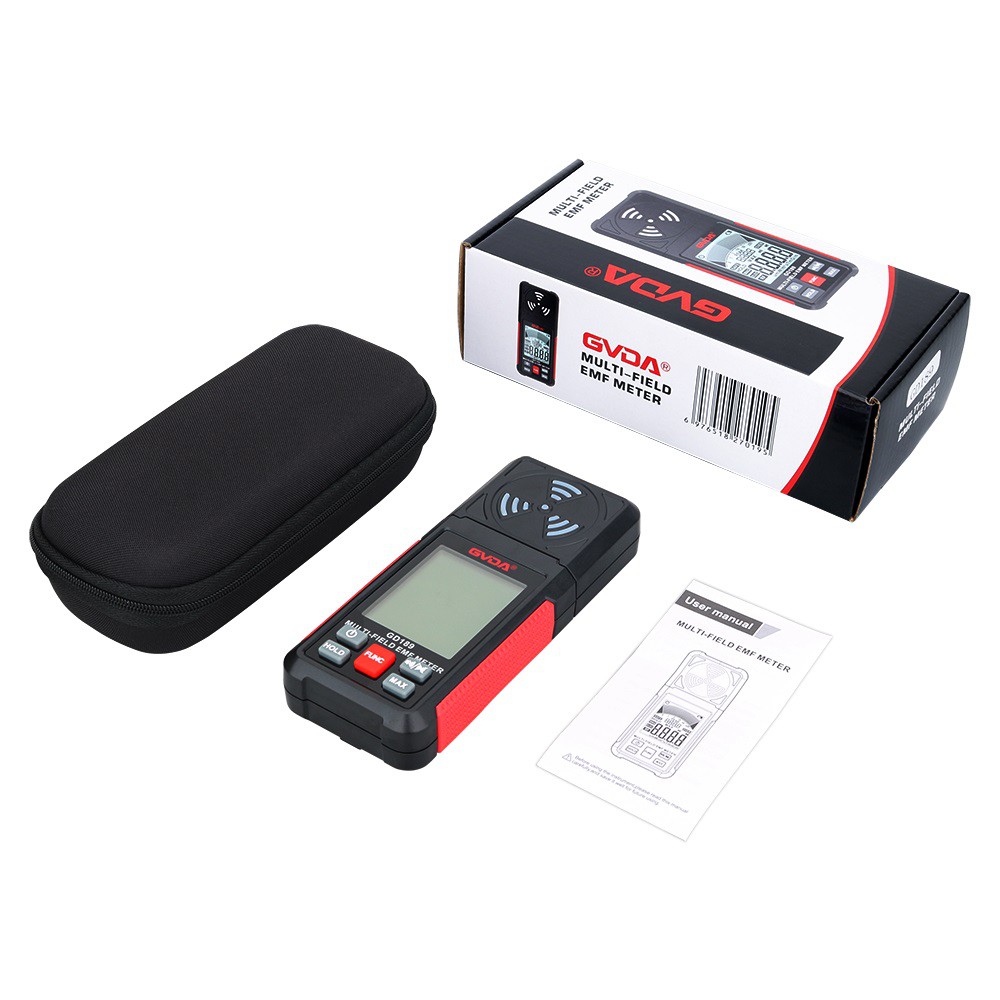

周波数変換器は電力網にとって非線形負荷であり、周波数変換器が生成する高調波は、同じ電力網に接続されている他の電子機器や電気機器に高調波干渉を引き起こします。周波数変換器の金属ケースにギャップや穴がある場合、放射強度は干渉信号の波長に関係します。穴のサイズが電磁波の波長に近い場合、干渉放射線源が形成され、周囲の領域に放射されます。放射線照射野内の金属物体も二次放射線を形成する可能性があります。同様に、周波数変換器からの外部放射も、その通常の動作を妨げる可能性があります。デュアルテスト機能：EMFメーターは、電界放射と磁界放射を同時に正確に検出および測定できます。環境温度(度/℉)も測定できます。
2. 回路結合
電磁干渉は、接続されているワイヤを通じて外部に放射されるだけでなく、インピーダンス結合や接地ループ結合を通じて他の回路に伝達される可能性もあります。典型的な伝送経路は、産業用低電圧ネットワークに接続された周波数変換器によって生成された干渉信号が、配電変圧器に沿って中電圧ネットワークに入り、最終的には他の配電変圧器に沿って民生用低圧配電ネットワークに入り、電気を妨害する可能性があるというものです。民間の配電バスに接続されている機器が遠隔地の被害者となる。
3. 誘導結合
周波数変換器の入力または出力回路が他のデバイスの回路に非常に近い場合、周波数変換器の高次高調波信号が誘導によって他のデバイスに結合する可能性があります。電流干渉信号は主に電磁誘導によって伝播し、電圧干渉信号は主に静電誘導によって伝播します。
