クランプ式電流計の種類と用途

クランプ式電流計の種類と用途

1、ACクランプオン電流計

ACクランプオン電流計は、変流器と整流器電流計で構成されています。クランプメーターのスパナを握って変流器のコアを開き、それを使って測定電流線を覆い、スパナを緩めます。この線は変流器の一次側巻線として、変流器のコアでは二次側巻線であり、二次側巻線は整流器と磁電システムを介して電流計に接続されます。変流器の一次巻線と二次巻線の間の一定の比率関係に応じて、整流器システム計器は測定ラインの電流値を表示できます。変換スイッチを切り替えることで変流器の比率を変更し、1アンペアから数万アンペアまでのさまざまな範囲の電流を取得できます。

2、ACとDCの両用途クランプ電流

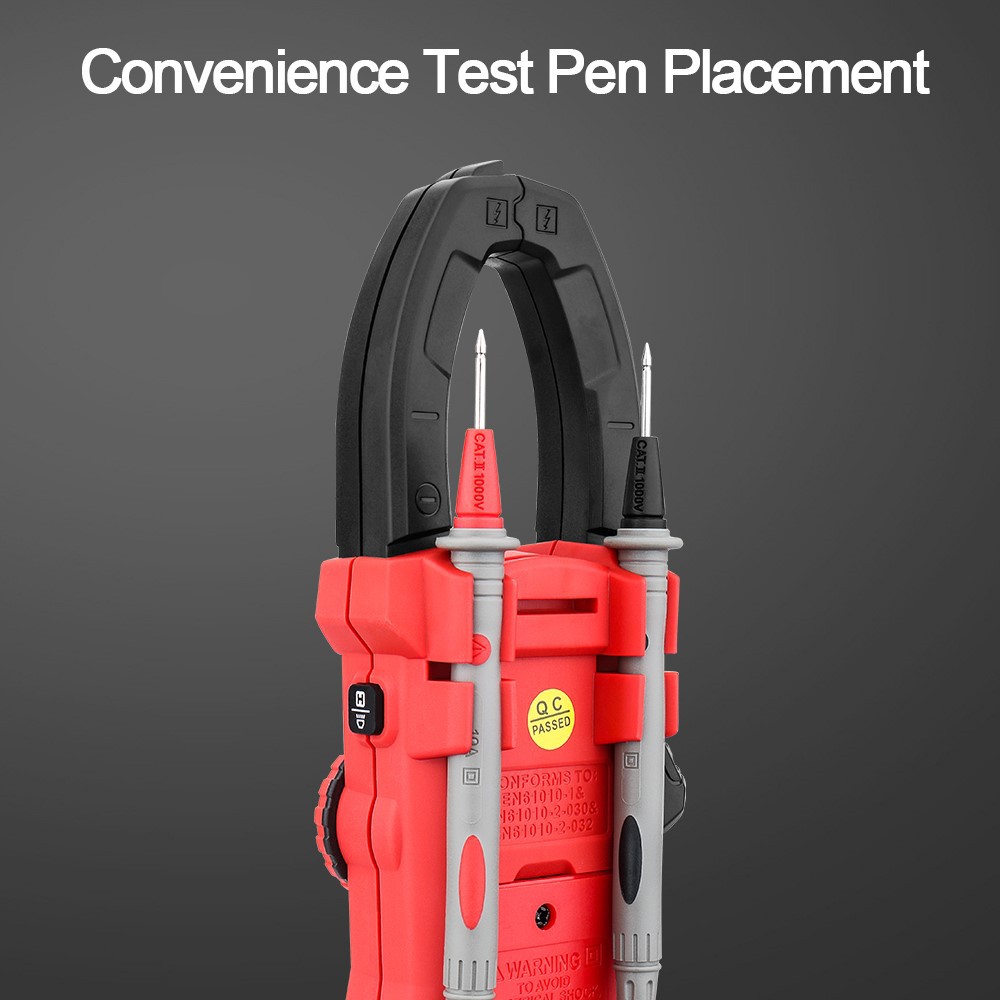

上図に示すAC・DC兼用クランプ電流計は、その形状はACクランプ電流計に似ており、電磁システム測定機構で構成されています。測定電流線をクランプすると、鉄心が磁場内にあり、測定機構内の鉄心ギャップにある鉄心が磁場と偏向駆動ポインタによって移動し、その動作原理電磁システム計測に似ているため、AC 電流の測定に使用できますが、DC 電流の測定にも使用できます。

3、マルチクランプ電流計

クランプトランスとマルチメーター、接続線が変圧器から引き抜かれた場合、ジョーは機能せず、マルチメーターとして使用できます。

クランプ電流計の使用

1,適切なレンジ ブロックを選択します。小さなレンジ ブロックで大きな電流を測定するのではなく、測定電流が小さい場合は、電流を流すワイヤを測定ジョーに数回巻き付け、読み取り値をコイルの数で割ると実際の電流値になります。測定が完了したら、スイッチを最大レンジ ブロックの位置 (または閉じた位置) に配置して、次の安全な使用に備えます。

2,測定中にレンジギアを切り替えないでください。針が曲がってしまう可能性があります。ギアを変更する必要がある場合は、まず測定ワイヤをジョーから引き出してからギアを変更してください。

3,回路電圧はクランプオン電流計の定格値よりも低くなければならないことに注意してください。低電圧クランプオン電流計を使用して電流を測定しないでください。高電圧回路を損傷しないでください。事故や感電の危険が発生しやすくなります。

4,雷雨の際には、屋外でクランプ式電流計を使用して測定することは禁止されます。
