クランプ電流計の使用と安全対策

クランプ電流計の使用と安全対策

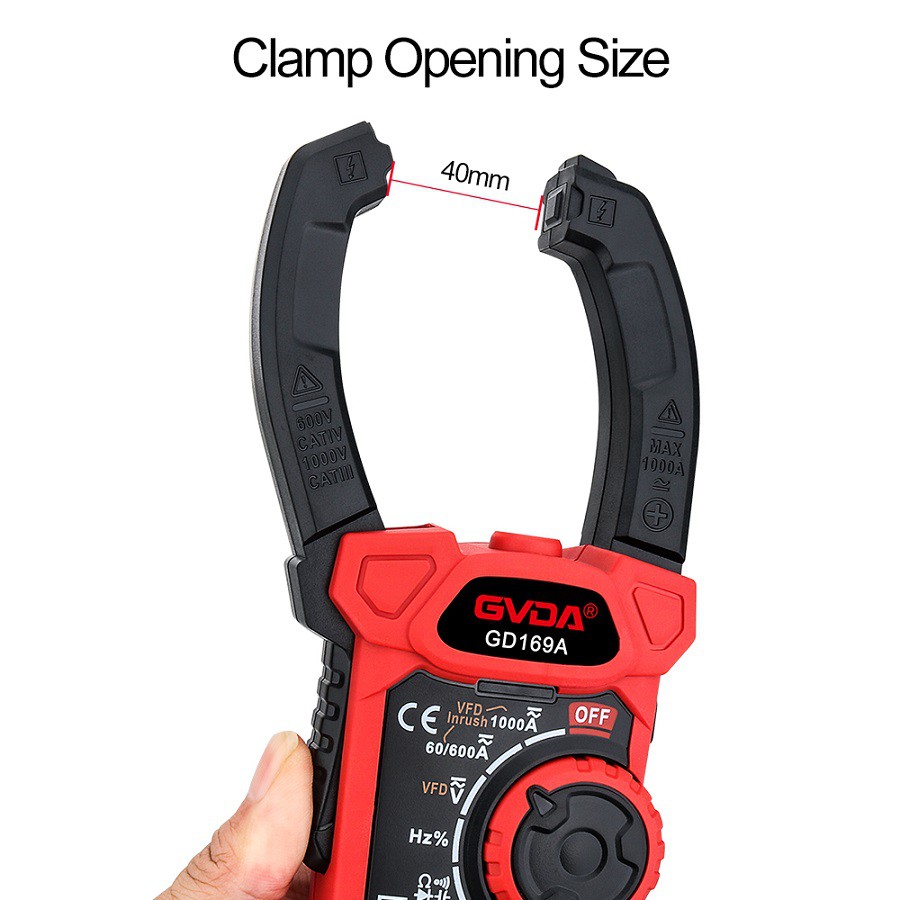

クランプ式電流計（クランプメータといいます）は、変流器と電流計が一体になった計器です。 その動作原理は変流器で電流を測定するのと同じです。 クランプオンメーターは変流器と電流計を組み合わせたものです。 レンチを締めます。 最後に、変流器のコアを開くことができ、電流測定用のワイヤが切断されることなくコアの開口ギャップを通過できます。 レンチを放すとコアが閉じられ、被測定回路のコア線を通過したワイヤが変流器になります。 一次コイルと、その電流によって二次コイルに電流が誘導されるため、二次コイルに接続された電流計は被試験回路の電流を指示測定することができます。

クランプ電流計は高圧用と低圧用に分かれており、回線を切断せずに回線に流れる電流を直接測定するために使用されます。 その使用法は次のとおりです。

1. 高電圧クランプメータを使用する場合は、クランプ電流計の電圧レベルに注意してください。 高電圧回路の電流を測定するために低電圧クランプメーターを使用することは固く禁じられています。 高電圧クランプメーターを測定に使用する場合、当番ではなく2人で操作する必要があります。担当者は2種類目の作業券も記入し、測定中は絶縁手袋を着用し、絶縁マットの上に立ってください。短絡や接地を防ぐために、他の機器に触れないようにしてください。

2. ケーブルの 1 相が接地されている場合、地絡によるケーブルヘッドの絶縁レベルの低下による人身安全の危険を防止する措置を講じることは固く禁止されています。

3. クランプ電流計の測定が完了したら、次回使用時の偶発的な過電流を避けるためにスイッチを最大範囲に引き、乾燥した部屋に保管する必要があります。

4. 機器を観察し、ミシンヘッドと帯電部分との間に安全な距離を維持することに特に注意してください。 人体のどの部分と帯電体との間の距離も、クランプメーターの全長以上でなければなりません。

5. 高電圧回路で測定する場合、クランプ電流計の別の計器から配線を使用して測定することは禁止されています。 高圧ケーブルの各相の電流を測定する場合、ケーブルヘッドと電線の間の距離は300mm以上必要であり、絶縁が良好である必要があります。 測定が便利であると考えられる場合にのみ実行してください。

6. 低圧ヒューズまたは水平配置の低圧母線の電流を測定する場合は、相間の短絡を避けるため、測定前にヒューズまたは母線の各相を絶縁材料で保護および絶縁する必要があります。
