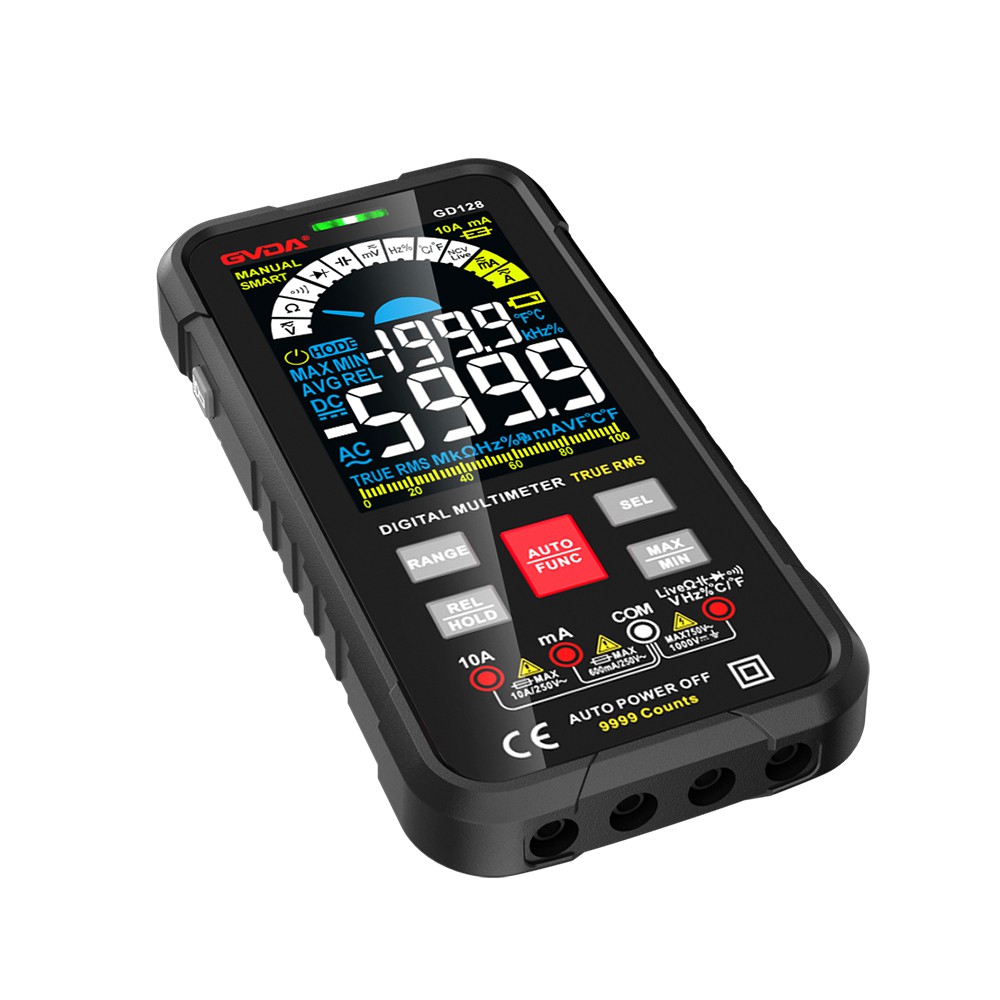

デジタルマルチメーター 現在、デジタル測定器は主流となり、アナログ計器に取って代わる傾向にあります。アナログメーターと比較すると、デジタルメーターは感度が高く、精度が高く、表示が明確で、過負荷容量が強く、持ち運びが簡単で、使い方も簡単です。次に、VC9802 デジタルマルチメーターを例に、その使用方法と注意事項を簡単に紹介します。

（1）使用方法 a 使用する前に、取扱説明書をよく読み、電源スイッチ、レンジスイッチ、ジャック、専用ソケットの役割をよく理解してください。 b 電源スイッチをONの位置にしてください。 c ACおよびDC電圧の測定：必要に応じて、レンジスイッチをDCV（DC）またはACV（AC）の適切な範囲にダイヤルし、赤いペンをV / Ωの穴に挿入し、黒いペンをCOMの穴に挿入して、ペンを測定対象のラインと並列に接続します。 ACおよびDC電流の測定：レンジスイッチをDCA（DC）またはACA（AC）に設定し、赤いペンをmA穴（＜200mA）または10A穴（＞200mA）に挿入し、黒いペンをCOM穴に挿入して、マルチメーターを測定対象回路に直列に接続します。直接フロー測定する場合、デジタルマルチメーターは極性を自動的に表示できます。 e 抵抗測定：レンジスイッチをΩの適切な範囲に設定し、赤いペンをV / Ω穴に挿入し、黒いペンをCOM穴に挿入します。 測定された抵抗値が選択した範囲の最大値を超えると、マルチメーターは「1」を表示します。その場合は、より高い範囲を選択する必要があります。抵抗を測定する場合、赤いペンはプラス、黒いペンはマイナスです。これは、ポインターマルチメーターの反対です。したがって、トランジスタ、電解コンデンサ、および極性のあるその他のコンポーネントを測定する場合は、ペンの極性に注意する必要があります。

（2）使用上の注意 a 測定する電圧や電流の大きさを事前に予測できない場合は、一度最高レンジストップにダイヤルを合わせて測定し、状況に応じて徐々にレンジを下げて適切な位置にします。測定が終了したら、レンジスイッチを最高電圧ブロックに設定し、電源をオフにします。b メーターがフルレンジにある場合、最高桁に数字「1」のみが表示され、他の桁が消えている場合は、より高いレンジを選択する必要があります。c 電圧を測定するときは、デジタルマルチメーターを測定対象回路と並列に接続する必要があります。電流を測定するときは、デジタルマルチメーターを測定対象回路と直列に接続し、直流を測定するときに正負の極性を考慮する必要はありません。d AC電圧ブロックを誤ってDC電圧の測定に使用したり、DC電圧ブロックを誤ってAC電圧の測定に使用したりすると、ディスプレイに「000」が表示されたり、低い位置の数字が飛び跳ねたりするように見えます。 e デジタルマルチメータを高電圧（220V以上）または大電流（0.5A以上）の測定に使用することは禁止されています。また、デジタルマルチメータを高電圧（0.5A以上）の測定に使用することも禁止されています。スイッチ接点のアーク放電や焼損を防ぐため、大電流（0.5A以上）は絶対に使用しないでください。f 「 」、「BATT」、または「LOW BAT」が表示されている場合は、バッテリー電圧が動作電圧よりも低いことを意味します。
