可燃性ガス検知器の測定範囲 0-100%LEL とはどういう意味ですか?
「LEL」は爆発下限値を意味します。空気中の火に遭遇したときに爆発する可燃性ガスの最低濃度を爆発下限値と呼び、%LEL と略されます。英語: Lower ExplosionLimited。
空気中の火に遭遇したときに爆発する可燃性ガスの最高濃度は爆発上限と呼ばれ、%UEL と略されます。英語: UpperExplosion Limited。
では、爆発下限値とは何でしょうか?
可燃性ガスの濃度は低すぎても高すぎても危険はありません。空気と混合して混合物を形成する場合、より正確には酸素と遭遇して一定の割合の混合物を形成する場合にのみ、燃焼または爆発します。燃焼は、光と熱を伴う激しい酸化反応です。燃焼には、a.可燃性物質（ガス）、b.燃焼助剤（酸素）、c.発火源（温度）の3つの要素が必要です。可燃性ガスの燃焼は2つのカテゴリに分類できます。1つは拡散燃焼、つまり揮発したり、機器から噴出または漏れた可燃性ガスが発火源に遭遇すると混合して燃焼します。もう1つのタイプの燃焼は、可燃性ガスと空気が混合して発火する場合です。この種の燃焼反応は激しく高速で、一般的に大きな圧力と音を生み出し、爆発とも呼ばれます。燃焼と爆発に厳密な区別はありません。
関係権威部門と専門家は、現在発見されている可燃性ガスの燃焼と爆発分析を行い、可燃性ガスの爆発限界を定式化しました。これは、上爆発限界（UEL、英語ではupperexplosionlimitの略）と下爆発限界（英語ではlowerexplosionlimitの略、LEL？）に分かれています。下爆発限界以下では、混合ガス中の可燃性ガス含有量が燃焼や爆発を引き起こすのに不十分であり、上限を超えると、混合ガス中の酸素含有量が燃焼や爆発を引き起こすのに不十分です。また、可燃性ガスの燃焼と爆発は、ガス圧、温度、着火エネルギーなどの要素にも関連しています。爆発限界は、一般的に体積パーセント濃度で表されます。
爆発限界とは、爆発下限値と爆発上限値の総称です。爆発は空気中の可燃性ガスの濃度が爆発下限値と爆発上限値の間にある場合にのみ発生します。爆発下限値以下、または爆発上限値以上では爆発は発生しません。そのため、爆発測定を行う場合、警報濃度は一般的に爆発下限値の25% LEL以下に設定されます。
固定式可燃性ガス検知器には通常、2 つの警報ポイント（警報ホストのモデルに関連）があります。10% LEL は警報、25% LEL は二次警報です。

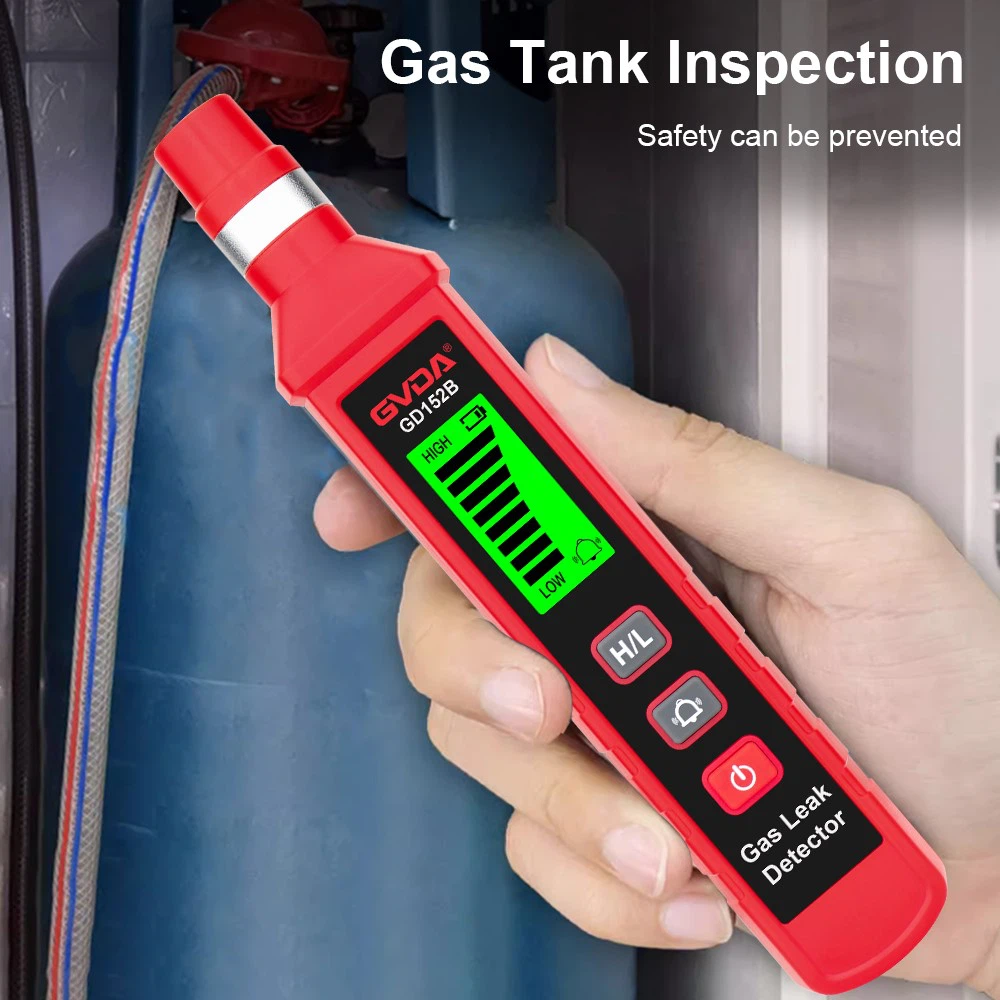

携帯型可燃性ガス検知器には通常、警報点があり、25% LEL が警報点です。
例えば、メタンの爆発下限界は 5% 体積比です。つまり、この 5% 体積比を 100 等分し、5% 体積比を 100% LEL に相当させます。つまり、検出器の値が 10%LEL 警報点に達したとき、このときのメタン含有量は 0.5% 体積比であることに相当します。検出器の値が 25% LEL 警報点に達したとき、このときのメタン含有量は 1.25% 体積比であることに相当します。
したがって、警報が鳴った後、いつでも危険があるかどうか心配する必要はありません。これは、排気ファンをオンにしたり、バルブの一部を遮断したりするなど、すぐに対応する措置を講じるように注意を促すものであり、実際に危険が発生する可能性のある爆発の下限値からは程遠いため、警報の注意喚起として役立ちます。
