3 in 1 デジタル オシロスコープ マルチメーター信号発生器

GVDA GD188 3 in 1 デジタル オシロスコープ 12MHz アナログ帯域幅 6000 カウント スマート マルチメーター 充電式 Multimetro 自動電流電圧テスター信号発生器



製品詳細

---



一般パラメータ

ディスプレイ: 240*320 カラースクリーン

観察範囲:49.0*36.7mm

バックライト:エバーブライト

入力抵抗：500mV/div～200V/div 約5MΩ、50mV/div～200mV/div 約1MΩ

バッテリー: 18650 リチウム電池 (1500mAH) 1 個

自動スリープ:15 分または無効化

静的動作電流：マルチメータ約80mA、オシロスコープ約300mA

シャットダウン:<10uA

連続使用時間：＞8時間

保存機能：DMMデータ100件、OSC波形10件

使用環境：0度〜プラス40度;<75%RH

保管条件: -10 度 ~ プラス 60 度;<90%RH

製品サイズ:83*160*32mm

製品重量:250g

充電:5V/1A、タイプ-C

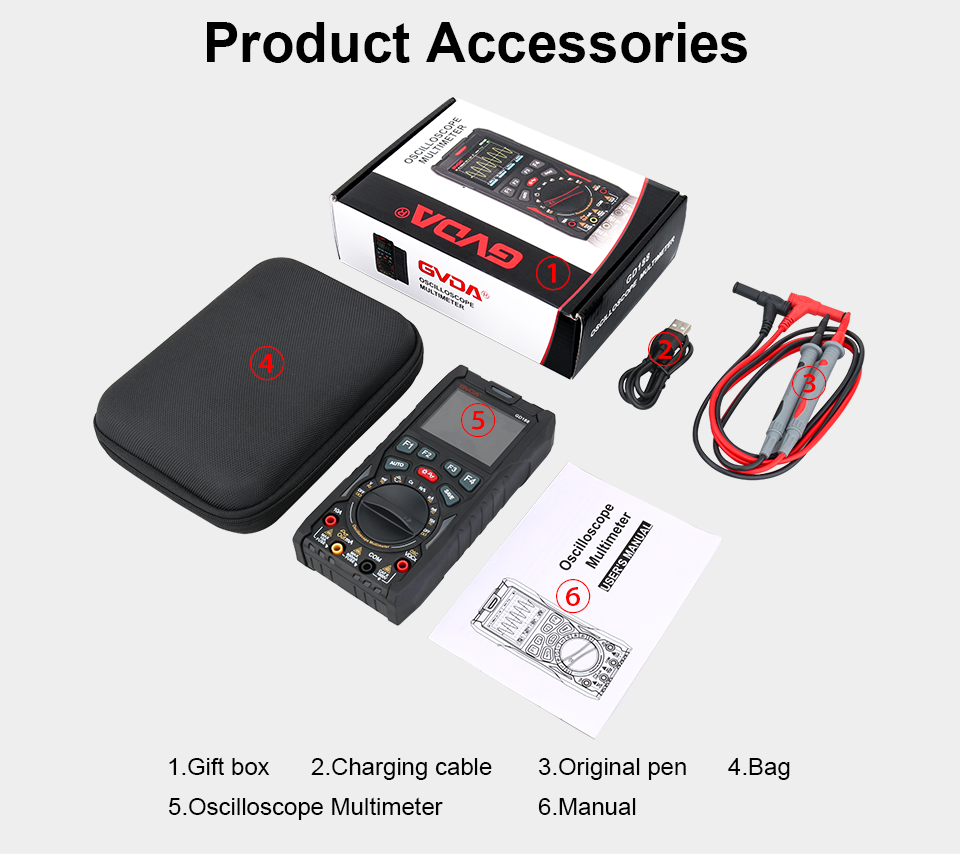

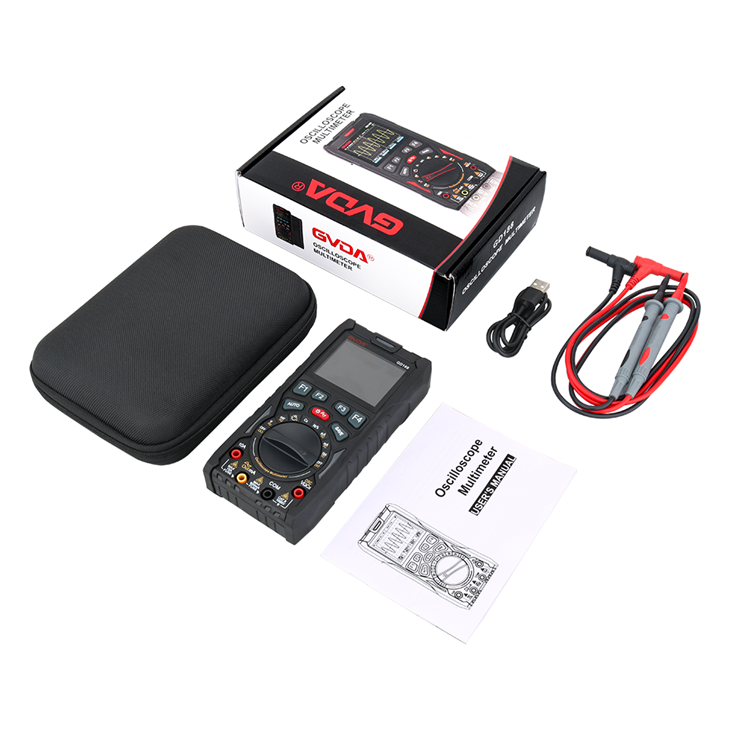

パッケージ内容: オシロスコープ 1 個、テストペン 1 個、布製バッグ 1 個、マニュアル 1 冊



オシロスコープのパラメータ

シミュレーション帯域幅: DC~8MHz（50mV/div~200mV/div）、

DC～12MHz（500mV/div～20V/div）20V/div 上記は参考値です

最大等価サンプリングレート: 50Msps

チャンネル数: 1

入力抵抗：5MΩ

垂直感度範囲:500mV~200V/div

タイムベース範囲:200ns~10s/div

垂直範囲精度: ±(5% プラス 0.2div)

タイムベース精度: ±({{0}.01 パーセント + 0.1div)

スキャンモード: 自動/通常/シングル

トリガーエッジ選択:立ち上がりエッジ/立ち下がりエッジ

自動設定：タイムベースと垂直レンジの自動設定

自動測定機能：Vp-p、Vavg、Vrms、Hz



信号源パラメータ

正弦波周波数：100Hz～100kHz（1-2-5ステップの固定小数点出力）

方形波周波数: 100Hz~20kHz (1-2-5ステップの固定小数点出力)

三角波周波数：100Hz～50kHz（1-2-5ステップモードの固定小数点出力）

出力振幅:3Vpp、2.5Vpp、2Vpp、1.5Vpp、1Vpp、0.5Vpp、0.4Vpp、0.3Vpp、0.2Vpp、{{15 }}.1Vpp、0Vpp



マルチメータのパラメータ

DC電圧: 60.00mV/600.0mV/600mV/6V/60V/600V/1000V

AC電圧: 60.00mV/600.0mV/600mV/6V/60V/600V/750V

DC電流: 600.0uA/6000uA/60mA/600mA/6A/10A

AC電流: 600uA/6000uA/60mA/600mA/6A/10A

抵抗: 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ

静電容量:99.99nF/999.9nF/9.99μF/99.99μF/999.9μF/9.999mF/99.99mF

周波数: 1.000Hz~20.00MHz

ダイオード/オン/オフ テスト: 開回路電圧約 2.8 V。 判定抵抗 約50Ω

ヒューズ:750mA/250V、10A/250V

動作モード：オート/マニュアル

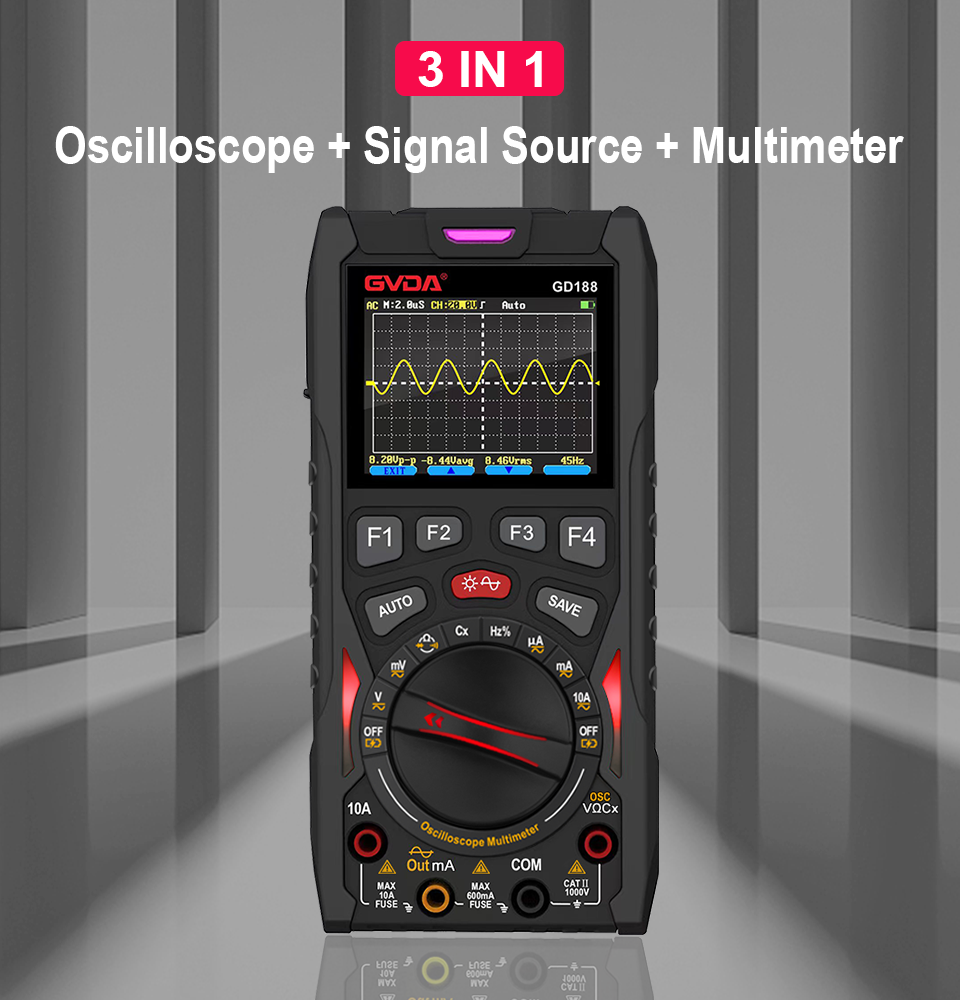

デジタル 3 in 1 オシロスコープ、マルチメーター、信号源

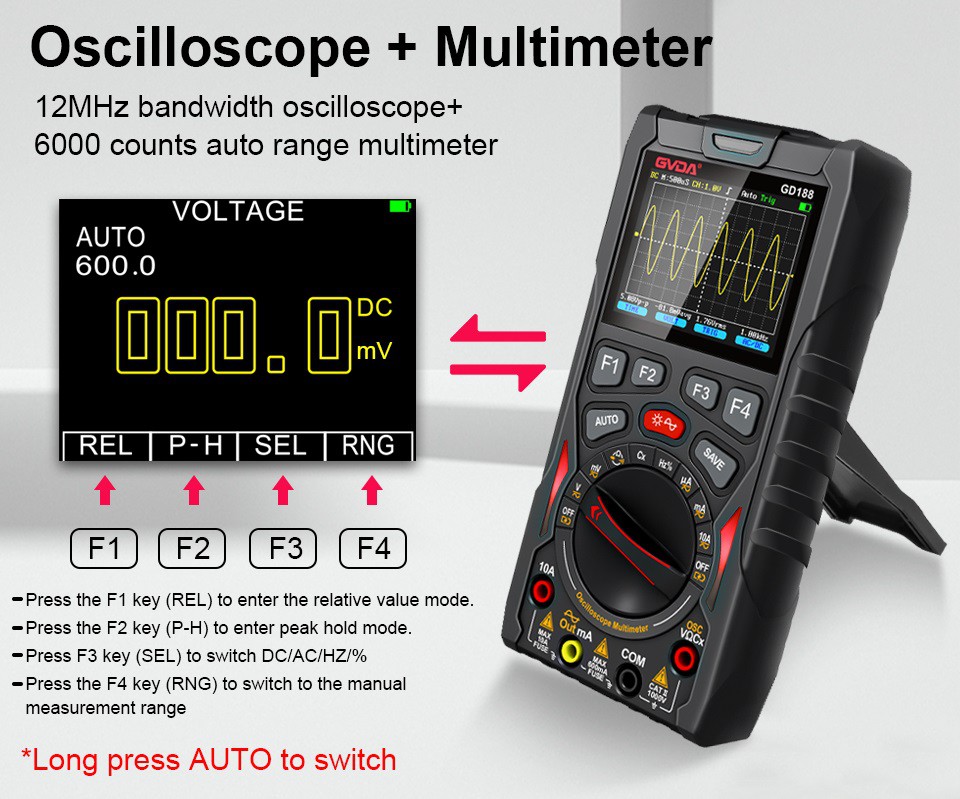

12MHz帯域幅オシロスコープ、6000カウントマルチメーター

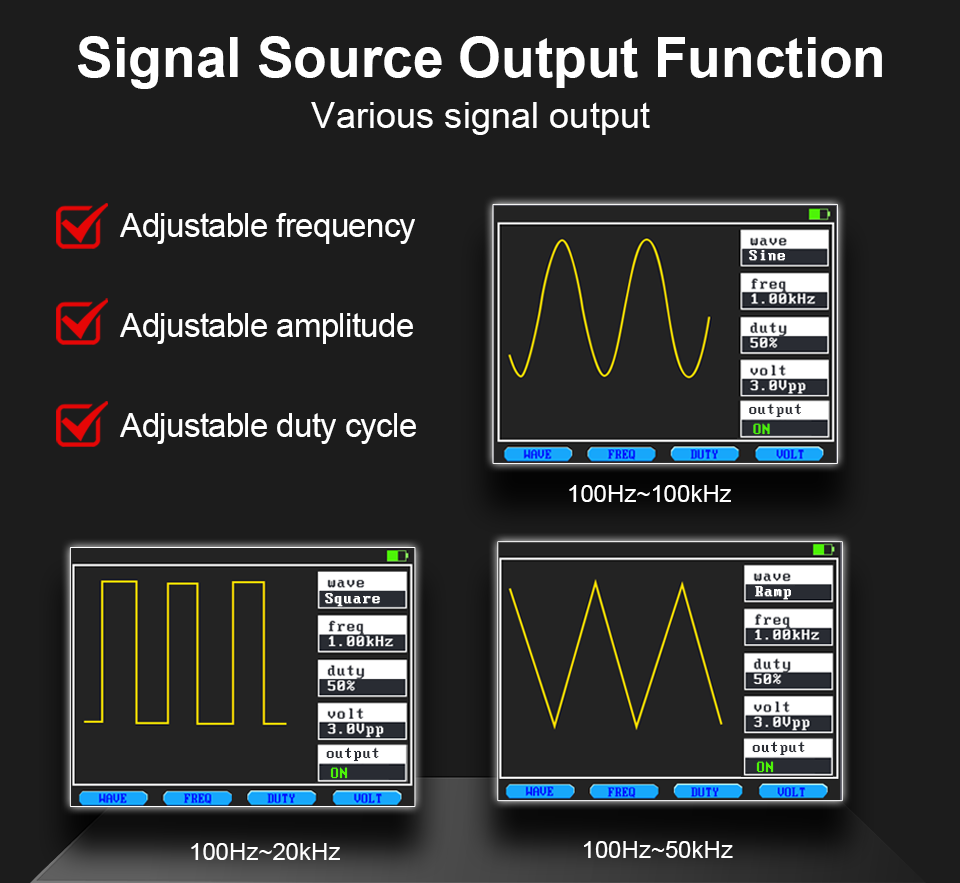

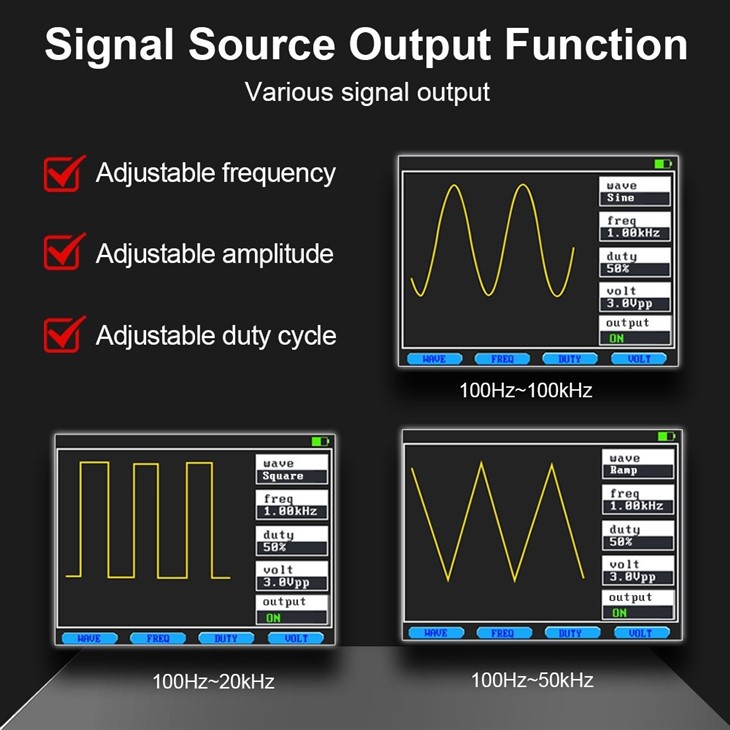

信号源出力機能 正弦波、方形波、三角波





各種信号出力・波形パラメータを個別に設定可能

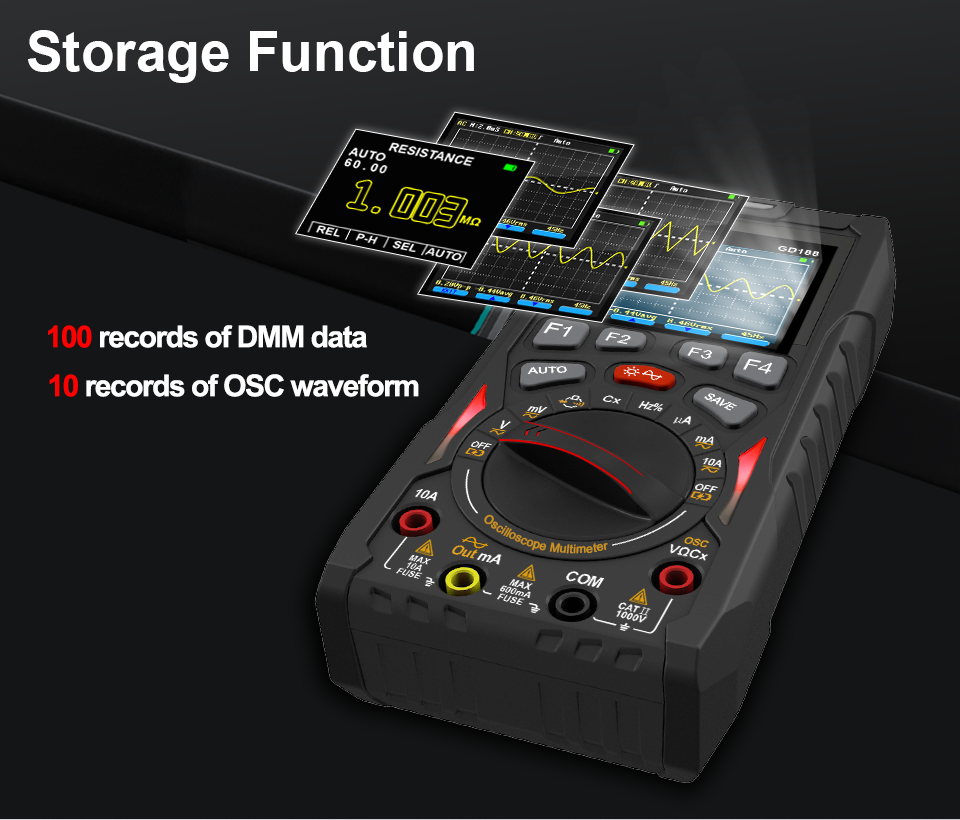

ストレージ機能

DMMデータ100件、OSC波形10件





包装内容明細書
