1.5V-30Vスイッチング電源回路

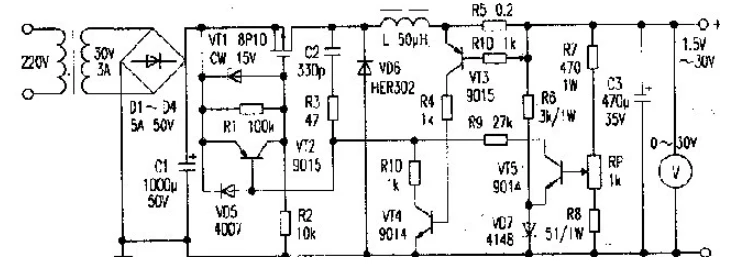

このスイッチは電源を調整します。 1.5Vから30V/3Aまで連続的に調整可能です。 制限電流短絡保護機能により、全負荷時でも出力電圧は基本的に変化せず、効率は 85% 以上です。 さらに、スイッチチューブに適切なヒートシンクを追加する必要があります。 回路については添付の図を参照してください。
ＶＴ１はスイッチ管であり、ＶＴ２はパルス幅変調に使用される。 VT3 と VT4 は電流制限短絡保護を形成します。 誤差増幅管にはVT5を使用しています。 スイッチング周波数を向上させるために、スイッチ管ＶＴ１にはＶＭＯＳ電界効果管が採用されている。 スイッチング周波数は約80kHzであり、インダクタLの大きさを小さくでき、出力リップル電圧を低減できます。 電源投入後。 VD1～VD4によって整流されたDC電圧は、R1とR2に部分電圧を生成します。 CWは電圧を安定させ、この電圧はVT1のゲートに加えられ、VTIはすぐに飽和してオンになり、UiはVTI、インダクタL、電流制限抵抗R2を介してC3を充電します。 そして負荷に電力を供給します。 同時に、誤差増幅管 VT5 のコレクタ電流が増加し、この電流は R9 と R3 を介して C2 を充電します。C3 の充電極性は上が正、下が負になります。 このとき、VT2 がオンしているため、負のバイアス電圧がなければ VTI はカットオフされます。 VT1 が遮断された後、インダクタ L の磁気エネルギーは逆極性 (左が負、右が正) の電気エネルギーになり、フリーホイール ダイオード VD6 がオンになり、電流は VD6 を介して負荷に電力を供給し続けます。負荷は滑らかな DC を取得します。 同時に。 C2 は充電状態から放電状態に変化し、C2 の極性は上がマイナス、下がプラスになります。 このとき、VT2はカットオフされ、VT1は急速に飽和してオンとなり、上記の過程を一巡して発振を形成します。 発振周波数はC2とR3によって決定され、VD5はVT2のベース-エミッタの2極に逆並列接続され、VT2のベース-エミッタが逆電圧によって破壊されるのを防ぎます。VD6は基準電圧として使用されます。
出力端が短絡するか、負荷電流が 3A を超えると、R2 に発生する電圧により VT3 が導通し、VT4 も導通します。 それに応じて変調管ＶＴ２もオンになり、最終的にはＶＴ１が強制的に遮断され、ＶＴ１の出力が制限される。 したがって、ＶＴ１を保護する。
