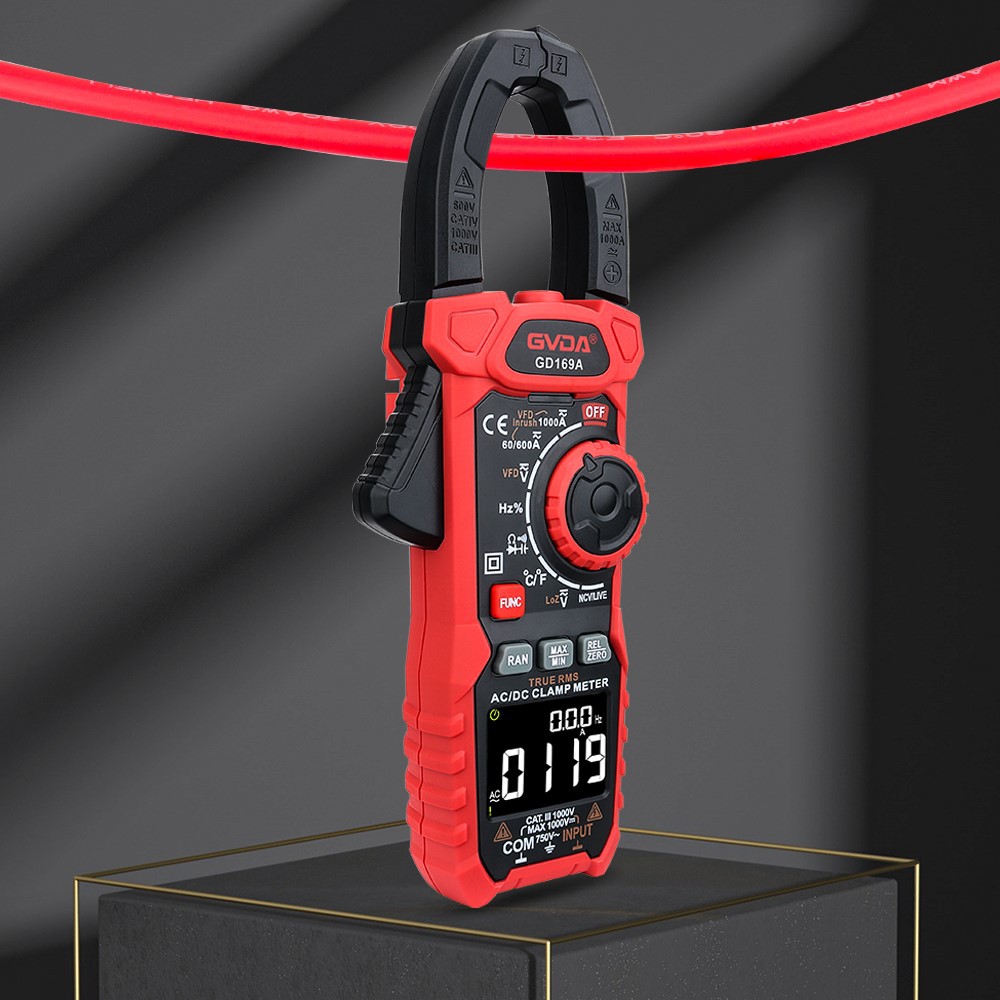

クランプ電流計で抵抗、伝導、周波数を正確に測定
抵抗の測定方法
まず、ファンクションスイッチを の位置に設定します。
次に、赤いテスト リードを V/Ω ポートに挿入し、黒いテスト リードを COM ポートに挿入します。
第三に、テストワイヤを短絡し、ゼロ調整スイッチを押してテストワイヤの抵抗を除去します。
4 番目に、テスト リードをテスト ループに接続します。 湿度センサープローブ , ステンレス鋼電熱管 PT100 センサー , 鋳造アルミニウムヒーター , 加熱リング流体電磁弁
ここで注意すべき点は、感電事故や機器や回路の損傷を避けるため、通電した回路では測定しないことです。 機器のテストラインをすべて取り外し、電池カバーを開けます。 測定するときは、テストリードガードの後ろに持ってください。
クランプ電流計の導通試験
まず、ファンクションスイッチを の位置に設定します。
次に、赤いテスト リードを V/Ω ポートに差し込み、黒いテスト リードを COM ポートに差し込みます。
その後、テストリードを短絡し、ゼロ調整スイッチを押すとテストリードの抵抗がなくなります。
次にモード選択スイッチを押すと通常モードから導通検知モードに切り替わり、「」マークが表示されます。
最後に、テストラインをテストループに接続すると、テスト抵抗が20.0Ωより低い場合にブザーが鳴ります。
周波数の測り方
まず、ファンクションスイッチをAまたはVの位置に設定します。
次に、モード選択スイッチを3回押すと、通常モードから周波数測定モードに切り替わり、「Hz」記号が表示されます。
最後に、ACA または ACV の測定手順に従います。
