メジャーペンの使い方をご存知ですか？
(1) 低電圧核相測定に使用して、回路内のワイヤが同相であるか異相であるかを判断できます。 具体的な方法は、地面から絶縁された物体の上に立ち、両手で測定ペンを持ち、測定する2本の電線上で測定します。 2 つの測定ペンが非常に明るい光を発する場合、2 本のワイヤの位相がずれています。 反対に、それは同位相であり、測定ペン内のネオンバブルの 2 つの電極間の電圧差がその光度に正比例するという原理に基づいて判断されます。
(2) 交流と直流の区別に使用できます。 テストペンを使用してテストする場合、テストペンのネオンバブルの両方の極が発光する場合、それは交流です。 2 つの極のうちの 1 つだけが発光する場合、それは直流です。
(3) 直流電流のプラス端子とマイナス端子を判定することができます。 テストペンを直流回路に接続してテストし、ネオンバブルが光っている電極をマイナス極、ネオンバブルが光っていない電極をプラス極とします。
(4) DC が接地されているかどうかを判断するために使用できます。 接地が絶縁されている DC システムでは、地面に立って測定ペンを使用して DC システムの正極または負極に接触できます。 測定ペンのネオンバブルが点灯していなければ、接地現象はありません。 ネオンの泡が点灯した場合は、接地されていることを示します。 ペンの先端が点灯する場合は、プラスの接地が行われていることを示します。 指先が光っている場合はマイナスアースです。 ただし、接地監視リレーを備えた DC システムでは、この方法を使用して DC システムが接地されているかどうかを判断することはできないことに注意してください。
測定ペンの分類
測定電圧のレベルに応じて分類
高電圧テストペン: 電気技師の日常テストツールとして、10kV 以上のプロジェクト運用に使用されます。
低電圧測定ペン：線間電圧500V以下の帯電物体の検出に使用します。
微弱電流テストペン: 電子製品のテストに使用され、一般的なテスト電圧は 6v -24v です。 使いやすさを考慮して、ペンには先端にクランプが付いたリード線が付属していることがよくあります。
連絡方法による分類

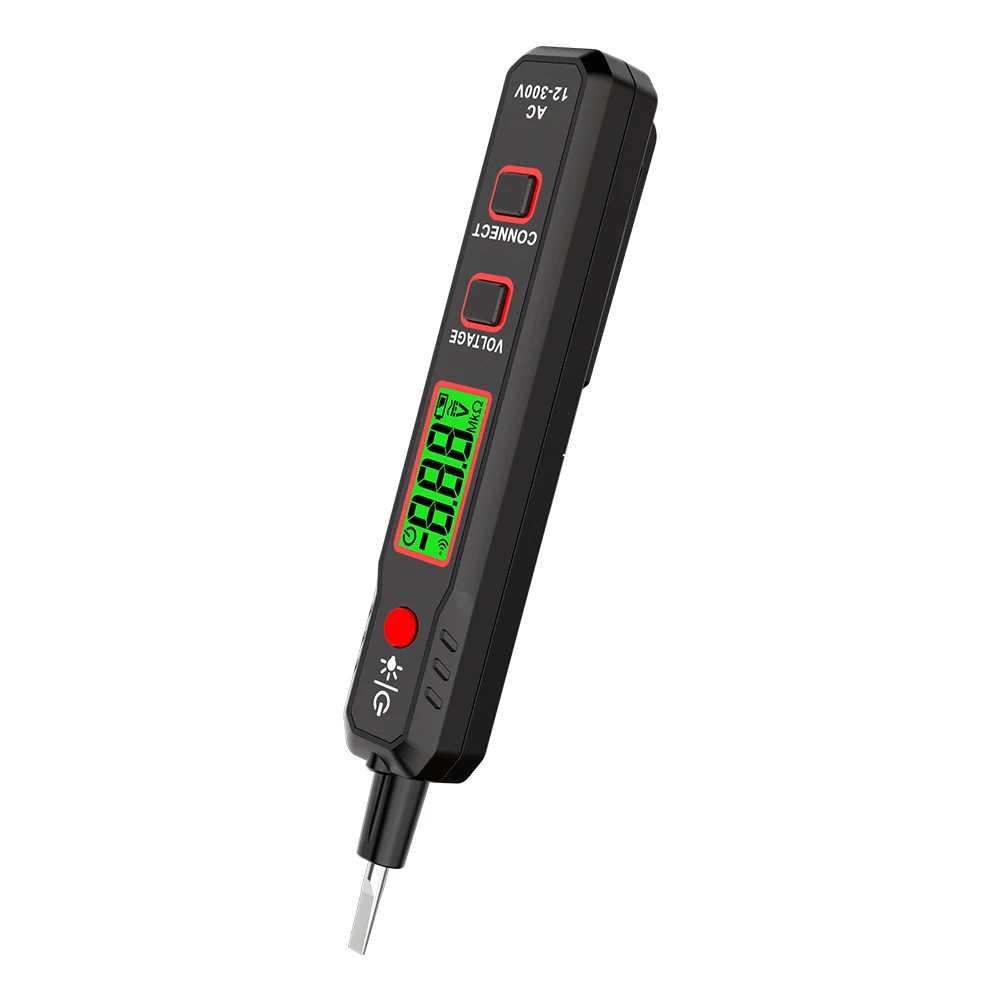

接触テストペン：帯電した物体に接触させることで電気信号を得る検出ツールです。 通常はストレートドライバーの形をしていますが、テストペンとしてもストレートドライバーとしても使用できます。 ペンスタイルで、測定データを LCD ウィンドウに直接表示します。
誘導テストペン：誘導テストを採用しており、物理的な接触を必要としません。 制御ワイヤ、導体、ソケットの電圧をチェックしたり、ワイヤに沿った開回路の位置をチェックしたりできます。 試験担当者の個人的な安全を大幅に確保できます。
