マルチメータを使用したヒューズ抵抗検出手法
ヒューズ抵抗器は、抵抗器とヒューズの二重の機能を持つ特別な部品です。 回路内では「RF」または「R」という文字で表されます。
ヒューズ抵抗の選定
選択する場合は、その二重性能を考慮し、回路の特定の要件に従って抵抗値や電力などのパラメータを選択する必要があります。 過負荷がかかった場合には速やかに溶断できること、また通常の状態では長時間安定して動作できることが必要です。 抵抗値が大きすぎたり、電力が大きすぎたりすると、どちらも保護の役割を果たせなくなります。

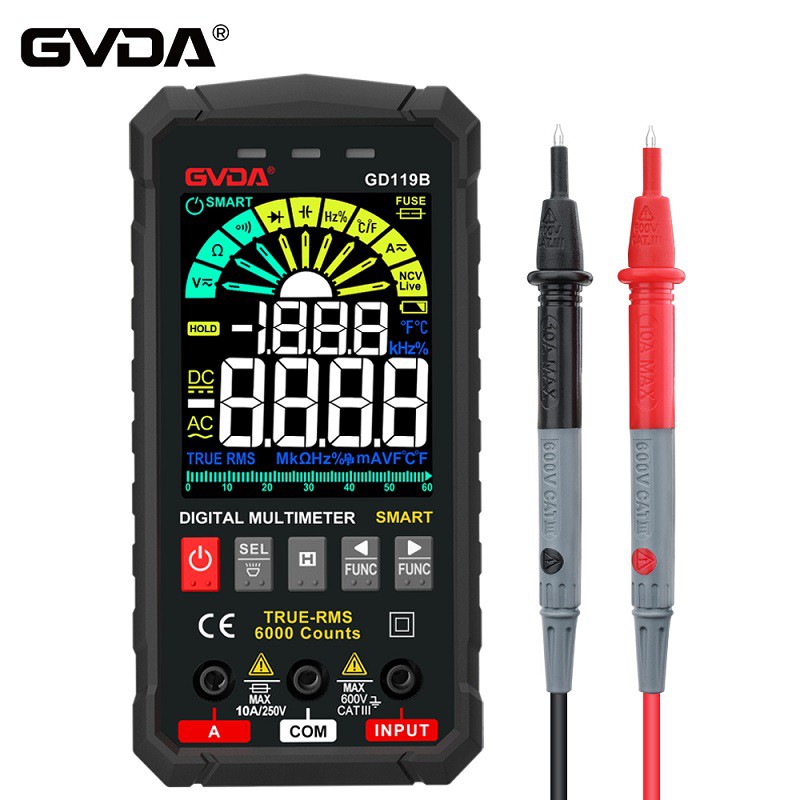

ヒューズ抵抗検出用マルチメータによる測定方法
回路内でヒューズが切断された場合、経験に基づいて判断できます。ヒューズ抵抗の表面が黒くなったり焼けたりしている場合は、負荷が重すぎて電流が流れていると結論付けることができます。定格値を何倍も超えています。 トレースのない開回路は、流れる電流が定格ヒューズ値と同じかわずかに大きいことを示します。 表面に痕跡のないヒューズ抵抗器の良否を判断するには、マルチメータのr×1ギアを使用して測定できます。 正確な測定を保証するには、ヒューズ抵抗の一端を回路からはんだ付けする必要があります。 測定された抵抗値が無限大の場合、ヒューズ抵抗器が回路を開くことができなかったことを意味します。 測定された抵抗値が公称値からかけ離れている場合は、抵抗値が変化しており、使用に適していないことを意味します。 保守作業を行っていると、回路内で少数のヒューズ抵抗が故障してショートしていることが発見され、検出時にも注意が必要です。
ヒューズ抵抗の分類
ヒューズ抵抗は、リセッタブル ヒューズ抵抗とワンタイム ヒューズ抵抗の 2 種類に分類できます。
(1) リセッタブルヒューズ抵抗器
回復可能なヒューズ抵抗器は、低融点のはんだとバネ金属（または弾性金属シート）を使用して通常の抵抗器（または抵抗線）と直列に溶接され、円筒形または角形のハウジングに封入されます。 シェルには金属製や透明なプラスチックなどいくつかの種類があります。
定格電流内では、リセット可能なヒューズ抵抗は固定抵抗として機能します。 回路内に過電流が発生すると、まずリセッタブルヒューズ抵抗器のはんだ接合部が溶け、バネ状金属線（または弾性金属板）が抵抗器から切り離されます。 回路障害のトラブルシューティングを行った後、必要に応じて抵抗器と金属線 (または金属シート) を溶接すると、通常の使用が再開できます。
一般的に使用されるリセッタブルヒューズ抵抗器には、THシリーズ R×90シリーズなどがあります。
(2) 使い捨てヒューズ抵抗器
使い捨てヒューズ抵抗器は、非回復型ヒューズ抵抗器とも呼ばれます。 回路が正常に動作している場合、これらは固定抵抗として機能します。 動作電流が定格電流を超えると、ヒューズ抵抗がヒューズのように切れて回路を保護します。 , ワンタイムヒューズ抵抗器が切れてしまうと修理が間に合わず、新しいヒューズ抵抗器に交換するしかありません。 使い捨てヒューズ抵抗器は、抵抗器本体の材質により巻線ヒューズ抵抗器とフィルムヒューズ抵抗器に分けられます。
1. 巻線ヒューズ抵抗器 巻線ヒューズ抵抗器は、抵抗値が小さいパワータイプのグレーズ抵抗器で、通常、動作電流が大きい回路に使用されます。
パワータイプのグレーズ抵抗器は製造工程上、一部が細い線で巻かれたり露出したり（エナメル保護層なし）されます。 保護回路に過電流故障が発生した場合、細い線や抵抗器の露出部分（ガラスのない部分）が過熱により溶断して回路を保護します。
2. フィルム型ヒューズ抵抗器 フィルム型ヒューズ抵抗器は現在最も多く使用されているヒューズ抵抗器で、炭素皮膜ヒューズ抵抗器、金属皮膜ヒューズ抵抗器、金属酸化皮膜ヒューズ抵抗器に分けられます。
