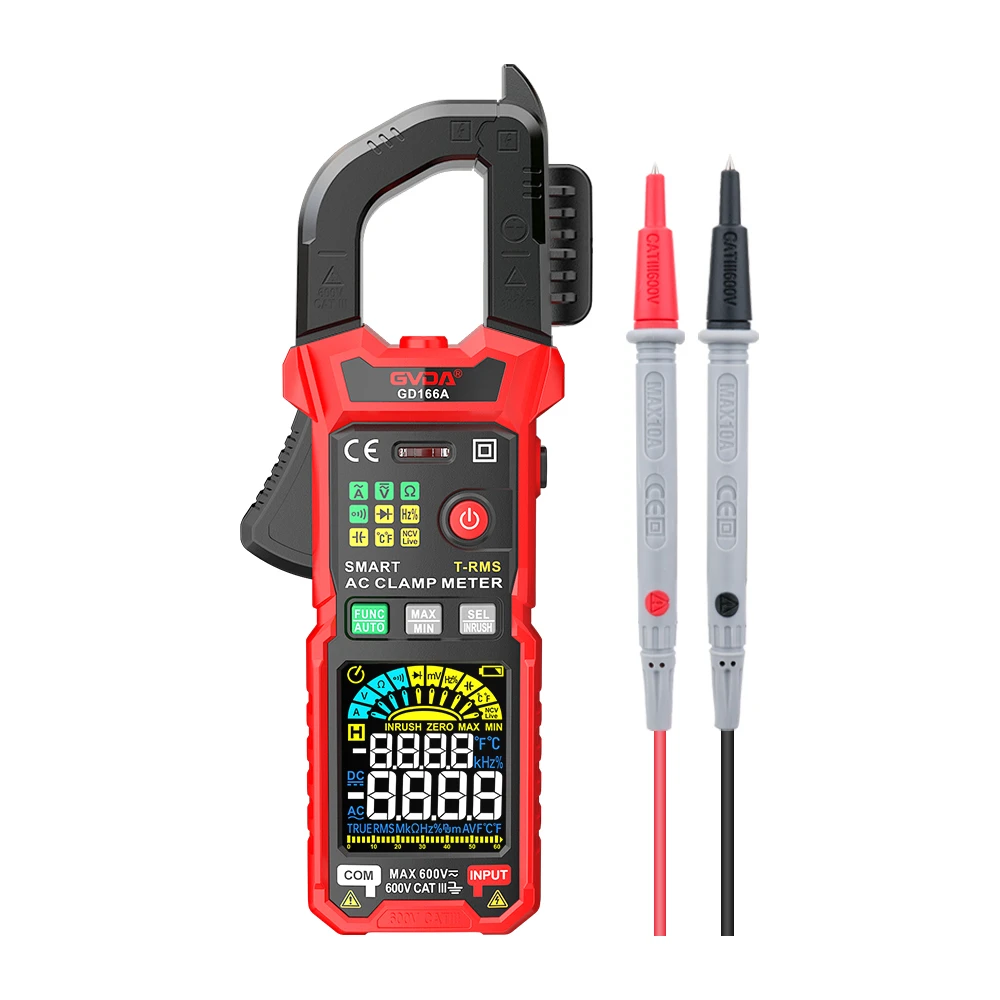

クランプ電流計を使用して交流電流を測定する方法
クランプ電流計の目的、選定、使用前点検
1. 目的: 負荷の動作を中断することなく、低電圧ライン上の AC 電流を測定できます。
2. 選択: 精度と最大範囲はテストのニーズを満たす必要があります。
3. 使用前に確認してください:
（1）外観検査：すべての部品が損傷していないこと、ペンチの操作が柔軟であること、ジョーの芯線が錆びておらず、しっかりと閉じていること、芯線の絶縁シースが損傷していないこと、ポインターが自由にスイングできること、ギアチェンジが柔軟で手に敏感であること。明らかであること。
（2）調整：時計を平らに置き、針がゼロの位置を指すようにします。そうでない場合は、ゼロの位置に調整します。
測定
1. 適切なギアを選択します。ファイル選択の原則は次のとおりです。
（１）測定電流範囲が分かっている場合：測定値よりも大きく、かつ測定値に最も近い範囲を選択する。
（2）測定する電流の範囲が不明な場合：まず最高電流レベルをテストし（または導体の断面積に応じて適切なギアを選択し、その安全な電流容量を推定し）、テスト条件に基づいて測定をダウングレードするかどうかを決定します。つまり、時計の針の振れ角はできるだけ大きくする必要があります。
2. テスターは手袋を着用し、メーターの平らな端を持ち、ジョーを開き、テスト対象のワイヤーをジョーに入れ、ジョーを閉じます。
3. 読み取り: 使用するギアに応じて、対応するスケール ラインの読み取り値を読み取ります。(注意: ギア値はフル オフセット値です)。
4. 最低ギアで測定する場合、メーターの針の振れ角はまだ非常に小さい（メーターの針の振れ角が小さいということは、測定の相対誤差が大きいことを意味します）ため、ワイヤーをジョーコアの周りに数回巻き付け、ジョーを閉じた後に読み取りを行います。このとき、ワイヤー上の電流値は=読み取り値 ÷ 回転数です（回転数の計算：ジョー内のワイヤーの本数が回転数としてカウントされます）。
測定中に注意すべき安全上の問題
1. 測定前にメーターを十分に確認し、ギアを正しく選択します。
2. テスト中は手袋（絶縁手袋または清潔で乾燥したワイヤー手袋）を着用し、必要に応じてモニターを設置する必要があります。
3. 測定のためにギアを変更する必要がある場合は、まずワイヤーをジョーから引き出し、ギアを変更した後にワイヤーをクランプして測定します。
4. 裸導体の電流は測定できません。
5. 測定時は、近くの帯電物から安全な距離を必ず保ち、相間短絡や相対地短絡が発生しないように注意してください。
6. 使用後はギアを最高電流レベルに設定し、時計ケースがある場合は時計ケースに入れて、乾燥した、ほこりのない、腐食性ガスのない、振動のない場所に保管してください。
