マルチメーターによるテストとオシロスコープによるテストの違い

マルチメーターによるテストとオシロスコープによるテストの違い

マルチメーターとオシロスコープはよく使われるツールです
マルチメーターとオシロスコープは、電子技術者にとっては非常に馴染み深いものです。研究開発、デバッグ、メンテナンスに欠かせないツールと言えます。もちろん、マルチメーターとオシロスコープの機能はまったく異なります。

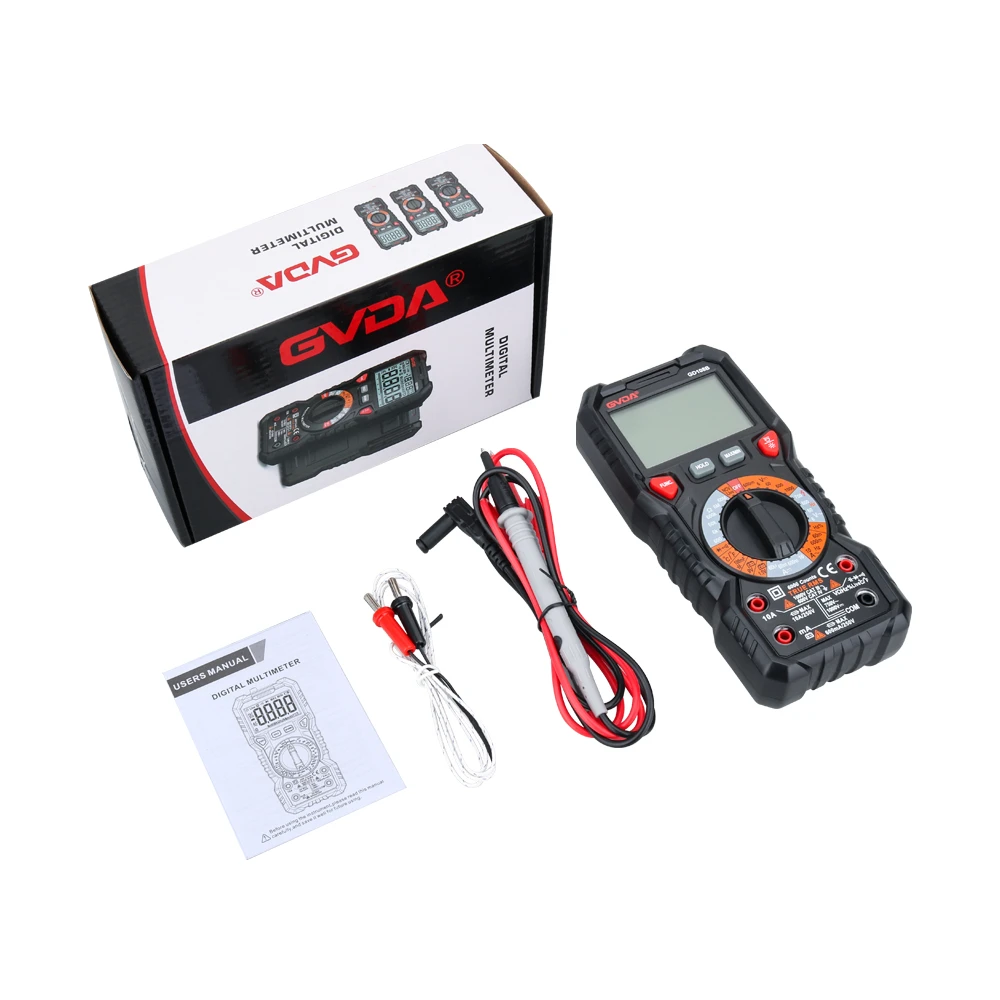

マルチメーター
マルチメータにはポインター型とデジタル型の2種類がありますが、ポインター型は基本的に廃止され、現在はデジタルマルチメータが主流となっています。

マルチメーターは、抵抗、AC および DC 電圧、AC および DC 電流、ダイオード、静電容量、周波数などの測定に使用できます。マルチメーターはシンプルで使いやすいです。測定する必要がある機能ギアにギアを回すだけで、測定できます。

マルチメーターを使用して電流を測定する場合は、特別な注意が必要です。電流を測定するには、マルチメーターを回路に直列に接続し、赤いテストリード線を範囲に適したジャックに挿入する必要があります。電流が範囲を超えると、マルチメーターのヒューズが切れます。

オシロスコープ
オシロスコープとマルチメーターには違いがあります。マルチメーターは測定値のみを表示できます。オシロスコープは信号を素早く連続的に測定し、それを曲線にプロットして画面に表示できます。

オシロスコープは、肉眼では見えない信号を画像に変換し、計測した信号波形からさまざまな信号の変化やデータを解析するなど、幅広い用途で使用されています。

オシロスコープには多くの機能とメニューがあり、使用するには一定の基本知識が必要です。

マルチメーターはアナログとデジタルの 2 種類に分けられます。

アナログメーターの指針が柔軟に振れるので、回路の変化を判断しやすくなります。

オシロスコープ
マルチメーターは、DC信号と低周波の純粋なAC信号をより正確にインテリジェントに測定します。ほとんどのAC信号とデジタル信号は、オシロスコープでのみ検出できます。オシロスコープは、電子回路で検出されたさまざまな信号波形をオシロスコープチューブに表示できるため、機器のメンテナンスや回路のデバッグ中に回路が正常かどうかを正確に判断できます。

回路、特に弱電流電子回路内の電気信号は、複雑でランダム、かつ過渡的である可能性があります。この場合、オシロスコープを使用して信号特性を分析し、その電気的パラメータを推定できます。マルチメータは定常電気信号の典型的な電気的パラメータしか測定できず、複雑な電気信号パラメータの測定と分析には不便です。マルチメータは、従来の強電流ラインの測定に適しており、弱電流ラインの特定のパラメータも測定できます。オシロスコープは電子回路で広く使用されており、強電流回路にはあまり適していません。

言うまでもなく、マルチメーターのさまざまな機能は誰もが知っています。しかし、信号を測定する場合、マルチメーターは大まかな電圧を測定して、測定ポイントに障害があるかどうかを最初に判断して推測することしかできません。正確に判断することはできませんが、オシロスコープは直感的に見ることができます。測定ポイントの波形を測定し、変形しているか信号が欠落しているかどうかを確認することで、障害や歪みがあるかどうかを正確に判断できます。たとえば、ブラウン管テレビのラインフィールドスキャン波形では、各信号増幅回路でテレビ信号の波形が歪んでいるか失われているかを視覚的に確認できます。問題がないかどうかを確認します。
