電子ペンを測定する目的_ 測定ペンの正確な使用方法

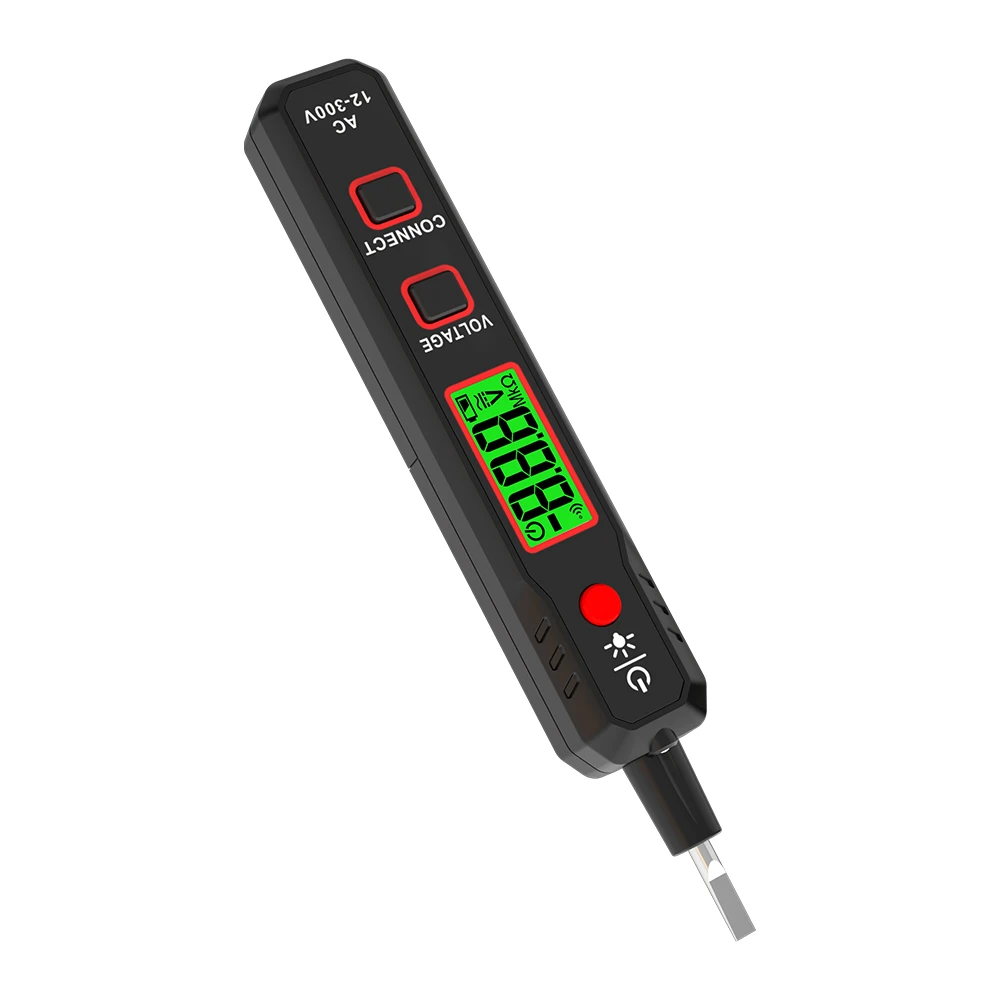

テストペンは、物体が帯電しているかどうかを区別するために電気技師がよく使用するツールの 1 つです。 その内部構造は、2 つの電極のみを必要とする電球であり、一般にネオンバブルとして知られるネオンガスが充填されています。 一方の極はペン先に接続され、もう一方の極はペンの他端に高抵抗線と直列に接続されます。 ネオンバブルのN極とS極の間の電圧が一定の値に達すると、N極とS極の間にグローが発生し、グローの強さはN極とS極の間の電圧に比例します。 帯電した物体と地面の間の電圧がネオンバブルの開始時のグロー電圧より大きく、測定ペンの先端に触れると、もう一方の端は人体を介して接地されるため、測定ペンは光を発する。 電気ペンの抵抗を測定する効果は、人体に流れる電流を制限して特性上の危険を回避することです。
テストペンは、物体が帯電しているかどうかを識別できるだけでなく、次のような用途にも使用できます。
(1) 低電圧コア位相測定に使用して、回路内のワイヤが同相であるか、または位相がずれているかを判断できます。 具体的な方法は、地面から絶縁された物体の上に立ち、両手に測定ペンを持ち、2本の電線の間を歩いて検査します。 2 つの測定ペンが非常に明るい光を発すると仮定すると、これら 2 つのワイヤの位相はずれています。 それどころか、同位相です。これは、測定ペン内のネオンバブルの N 極と S 極の間の電圧差がその光度に比例するという原理に基づいています。
(2) 電気と直流の差動通信に使用できます。 検証にスタイラスを使用する場合、スタイラスのネオンバブルの両極が発光し、通信電力を示すと想定されます。 2 つの極のうちの 1 つだけが発光する必要があると仮定すると、それは直流になります。
(3) 直流の正極と負極の識別が可能です。 テストペンを DC 回路に接続して検証します。 ネオンバブルが光っている電極がマイナス極、ネオンバブルが光っていない電極がプラス極です。
(4) DC が接地されているかどうかを区別するために使用できます。 接地が絶縁されている DC システムでは、地面に立って、測定ペンで DC システムの正極または負極に触れることができます。 測定ペンのネオンバブルが明るくないと仮定すると、アース現象は発生しません。 ネオンバブルが光れば接地現象を示し、ペンの上部で光ればプラスの接地を示します。 指先が光っている場合はマイナスアースです。 ただし、接地監視リレーを備えた DC システムでは、この方法を使用して DC システムが接地されているかどうかを判断することはできないことに注意する必要があります。
測定ペンを正確に使用する方法:
① 電気製品や回路が通電しているかどうかを確認する前に、差動誤差による感電を防ぐため、テストペンが損傷していないことを確認するために、まず充電領域で試してください。
② ペンを持つときは、測定ペンの尻尾を指で押し、他の指でペン本体を持ちます。
③ 電気を測定するときは、ペン先が試験体に触れ、手が測定ペンの尻尾に触れます。 テスト本体が充電されていると仮定すると、測定ペンのネオン管が発光します。 ネオン管が発光しない場合は、検査体が帯電していないことを示します。
④ 測定ペンの絶縁抵抗が1MΩ未満の場合は使用できません。
