電気テスト ペンの使用_電気テスト ペンの正確な使用方法

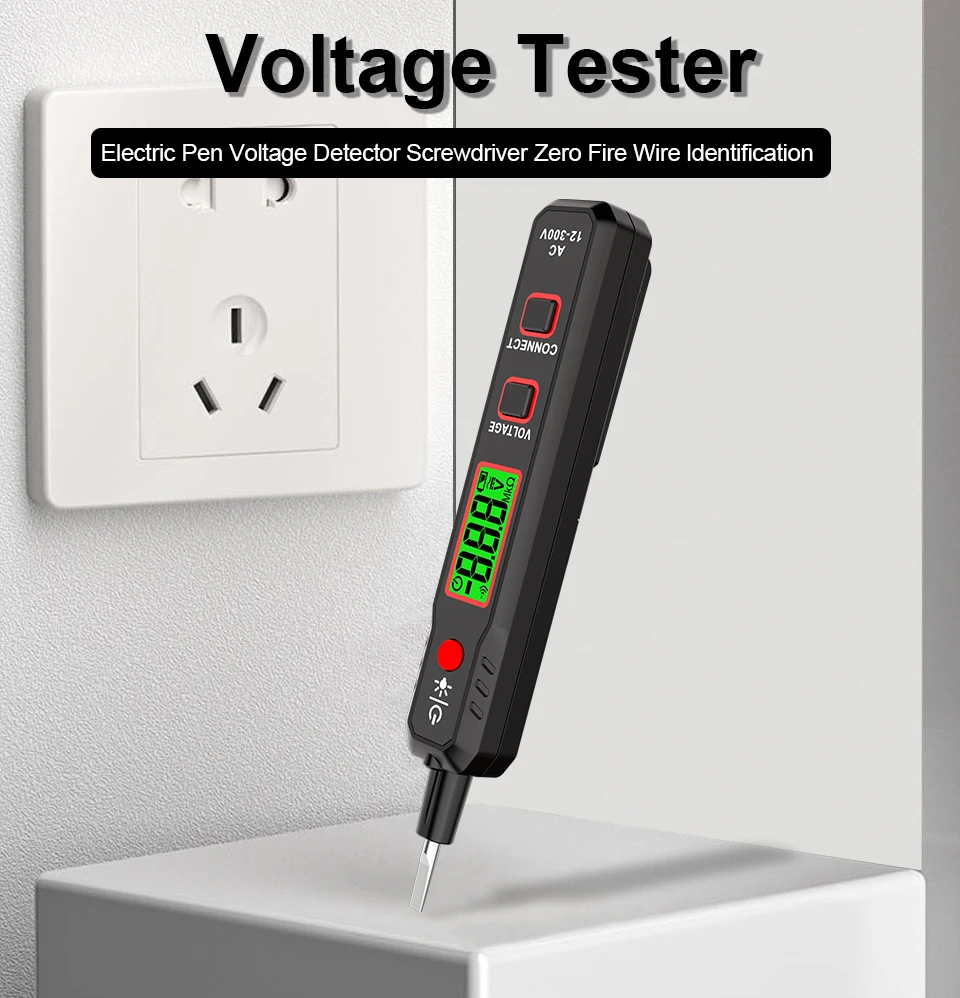

電気技師が対象物が帯電しているかどうかを確認するために頻繁に使用する機器の 1 つに、テスト ペンがあります。 電極が2つだけの電球型の内部構造です。 ネオン電球とも呼ばれる電球には、ネオンガスが充填されています。 直列の高抵抗で、一方の極がペンの先端に取り付けられ、もう一方の極がペンのもう一方の端に接続されます。 ネオンバブルのN極とS極間の照度は、ネオンバブルのN極とS極の間の電圧が特定の値に達したときのN極とS極間の電圧に比例します。ネオン電球の開始時のグロー電圧よりも高い電圧の帯電した本体と、もう一方の端が本体を介して接地されている場合、テスト ペンは光り始めます。 テスト ペン内の抵抗は、体内を流れる電流を拘束して、発生の可能性を減らします。
テストペンは、何かが充電されているかどうかを判断することに加えて、次のことに使用できます。
(1) 低電圧位相検証を使用して、ラインのワイヤのいずれかが同相または逆相であるかどうかを判断できます。 正確な手順は、地面から絶縁された何かの上に立った状態で両手にテスト ペンを持ち、チェックする必要がある 2 つのワイヤをチェックし、これを繰り返すことです。 逆に同相であり、これはテスト ペン内のネオン電球の明るさがその北極と南極の間の電圧差に比例するという考えに基づいています。
(2) 直流と交流を区別するために使用されることがあります。 テスト ペンでのテスト中に、ネオン電球の 2 つの極が交流である光を出力していると想定されます。
(3) 直流電流のプラス極とマイナス極を区別することができます。 点灯するネオン電球は DC 回路のマイナス極です。 正極は非照明極です。 テスト ペンを DC 回路に接続して検証します。
(4)DCが接地されているかどうかを判断するために使用できます。 地面に立って、テスト ペンを使用して、地面から絶縁された DC システムの正極または負極に接触させることができます。 テストペンのネオン球が明るくない場合、接地現象は発生しません。 ネオン電球が明るい場合は、接地現象が発生している可能性があります。 ライトがペンの上にある場合は、プラス電極が接地されている可能性があります。指先で光っている場合はマイナス アースです。 このアプローチは、DC システムが接地検査リレーを備えた DC システムで接地されているかどうかを確認するために使用することはできません。明確にする必要があります。 接地。
テストペンの正確な使い方：
①電化製品や配線に通電しているかどうかを確認する前に、電気のある場所でテストペンに問題がないかどうかをテストして、不一致による感電を防止してください。
②ペンを持つときは、テストペンの尻尾を指で押さえ、他の指でペン本体を持ちます。
③電気を測定するときは、ペン先を試験体に、手を電気測定ペンの尻尾に接触させます。 試験体が充電されていると仮定すると、試験ペンのネオン管が発光します。 ネオン管が発光しない場合は、試験体が帯電していないことを意味します。
④電気テストペンの絶縁抵抗は1メガオーム未満で使用できません。
