マルチメーターとその動作の原理でクォーツクリスタルを測定します

マルチメーターとその動作の原理でクォーツクリスタルを測定します

クォーツクリスタル振動の測定には、一般に機器の使用が必要であり、多くの品質のパラメーター項目が関係しています。クォーツクリスタルの品質を判断したい場合は、測定にマルチメーターを使用できます。

マルチメーターで測定するときは、マルチメーターをRX1K範囲に配置し、最初に石英クリスタルの両端を測定します。抵抗モードで通常の石英結晶を測定する場合、その抵抗値は無限でなければならず、メーターのポインターはスイングしないはずです。メーターヘッドのポインターがスイングし、抵抗値が非常に少ない場合、測定されている石英結晶が損傷していることを示します。さらなる判断が必要な場合は、次の図に示されている線に沿って測定値をとることができます。

AおよびB端子が石英結晶に接続されている場合、マルチメーター電圧範囲は約0。75Vを示します。クォーツクリスタルを接続した後、回路は振動し、通常は約1.26Vの電圧が増加するはずです。上記の要件が満たされている場合、テストされた石英結晶を使用できることを示します。クォーツクリスタルを接続した後に電圧表示に変化がない場合、テストされた石英結晶が故障しており、実用的な価値がないことを示します。

マルチメーターの一般的な障害とメンテナンス方法：
プローブが短絡している場合、ポインターをゼロに調整したり、ポインターが不安定に前後にスイングすることはできません

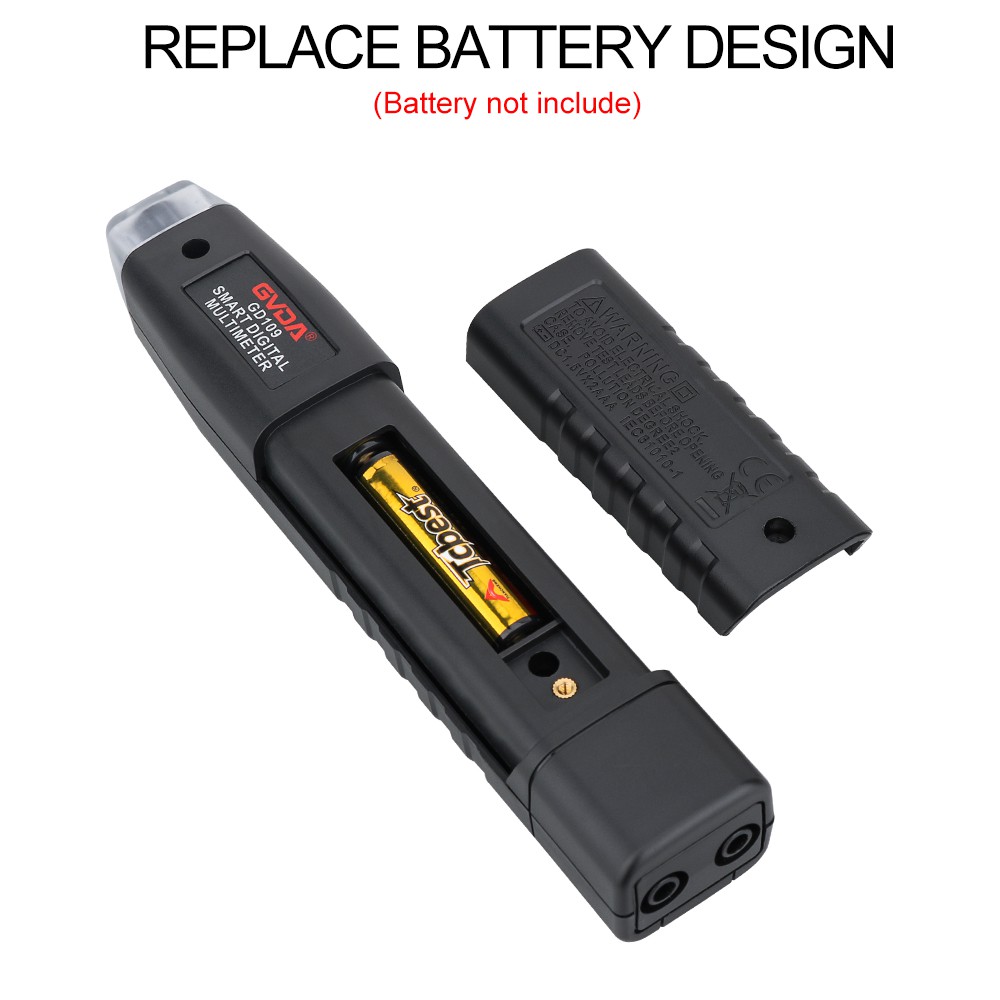

（1）同じモデルの新しいバッテリーに置き換えます。
（2）シリーズ抵抗を交換します。
（3）ソケットスプリングを調整して、良好な接触を確保し、プローブプラグとソケットの酸化物層を取り外します。
（4）マルチメーターのスイッチ接点をアルコールで清掃し、移動する接点と静止接点の間の接触距離を調整します。
（5）ピンセットを使用して、ゼロポテンショメーターの中央にある移動する接触ピースを押し下げて、静的接触抵抗ワイヤとの良好な接触を確保します。

抵抗範囲が接続されていないか、エラーが大きすぎます
（1）抵抗器を同じ抵抗とパワーに置き換えます。
（2）アルコールで貧弱な接触領域を拭いて修復する。
（3）このギアのシャント抵抗を交換します。
（4）同じモデルの新しいバッテリーに置き換えます。
