スイッチング電源の部品は何ですか

スイッチング電源の部品は何ですか

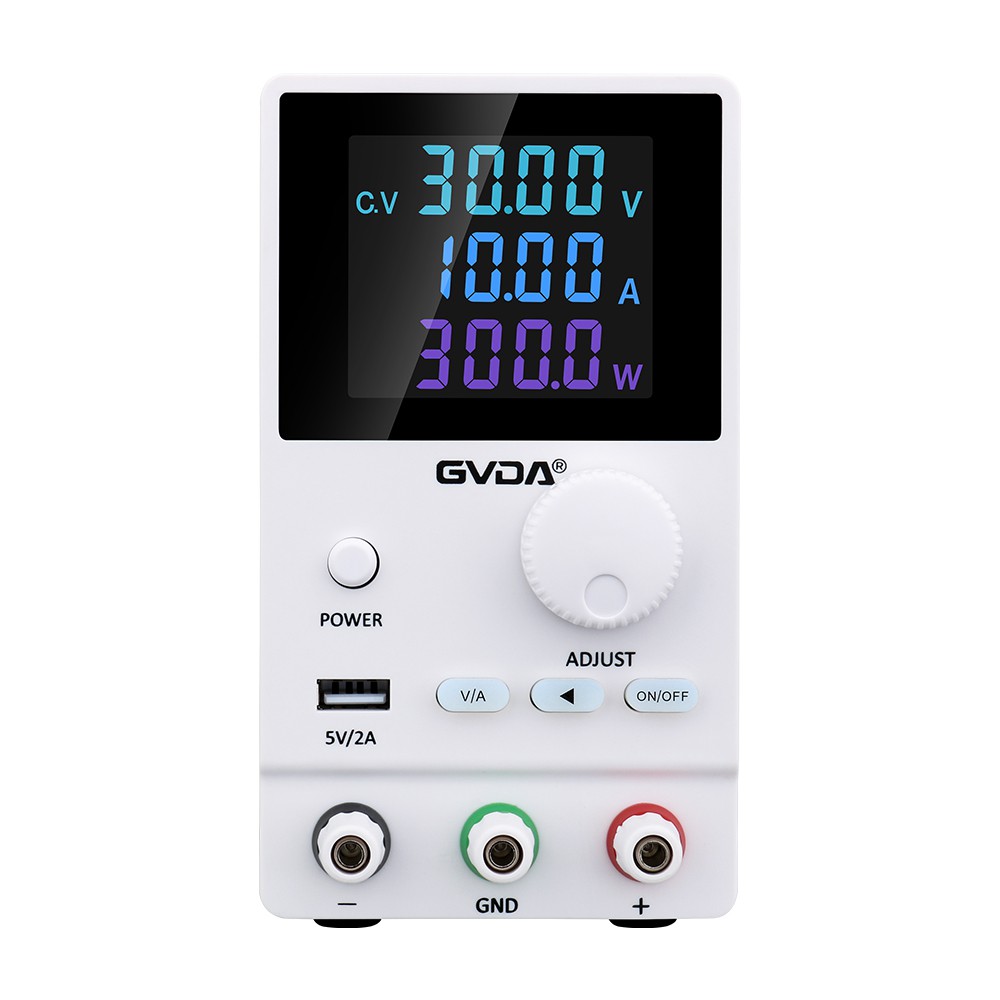

スイッチング電源は大きく分けて主回路、制御回路、検出回路、補助電源の4つの部分で構成されています。

1.主回路

突入電流リミッター：電源投入時の入力側の突入電流を制限します。

の
入力フィルター: その機能は、グリッド内に存在するクラッターをフィルターし、マシンによって生成されたクラッターがグリッドにフィードバックされるのを防ぐことです。

整流とフィルタリング: グリッドの AC 電力を直接整流し、よりスムーズな DC に変換します。

インバータ: 整流された DC を高周波 AC に変換します。これは、高周波スイッチング電源のコア部分です。

出力整流とフィルタリング: 負荷要件に応じて、安定した信頼性の高い DC 電源を提供します。

2. 制御回路

一方では、出力端子からサンプルが取得され、設定値と比較され、その後インバータが制御されてパルス幅またはパルス周波数が変更され、出力が安定します。 一方、テスト回路によって提供されたデータに従って、保護回路によって識別され、提供されます。制御回路は、電源に対してさまざまな保護措置を実行します。

3. 検出回路

保護回路動作時の各種パラメータや各種機器データを提供します。

4. 補助電源

電源のソフトウェア（リモート）スタートを実現し、保護回路や制御回路（PWMなどのチップ）に電源を供給します。

現在、スイッチング電源技術分野の技術者は、関連するパワーエレクトロニクスデバイスとスイッチング周波数変換技術の開発を同時に進めています。 両者の相互作用により、スイッチング電源は軽量、小型、薄型、低ノイズ、高信頼性を実現しており、毎年2桁以上の成長率を誇っています。 、アンチジャミングの方向。 スイッチング電源は、AC/DC と DC/DC の 2 つのカテゴリに分類できます。

スイッチング電源の普及と小型化が進んでいます。 スイッチング電源は、日常生活における変圧器のあらゆる用途を徐々に置き換えていくでしょう。 低電力マイクロスイッチング電源の応用は、まずデジタル表示メーター、スマートメーター、携帯電話充電器などに反映されるべきである。現段階では、国はスマートグリッドの構築と電力エネルギーの要件を精力的に推進している。メーターが大幅に増えました。 スイッチング電源は、電力量計の変圧器の用途に徐々に置き換えられるでしょう。
