マルチメーターで三極管の3つのピンを測定する簡単な方法
三極管は、コア（2つのPN接合）、3つの電極、および管殻で構成され、3つの電極はコレクターc、エミッターe、ベースbと呼ばれます。現在、一般的な三極管はシリコン平面管で、さらにPNP型とNPN型の2つのカテゴリに分けられます。現在、ゲルマニウム合金管はまれになっています。ここでは、家庭の電気技師が、マルチメーターを使用して三極管の3つのピンを測定する簡単な方法を紹介します。
1. ベースポールを確認し、チューブタイプ（NPNまたはPNP）を決定します。
PNP型トランジスタの場合、C、E極はその内部の2つのPN接合の正極、B極はその共通の負極です。NPN型トランジスタの場合はその逆で、C、E極は2つのPN接合の負極、B極はその共通の正極です。PN接合の正抵抗が小さく、逆抵抗が大きいという特性によって、トランジスタのベースとタイプを簡単に判別できます。具体的な方法は次のとおりです。

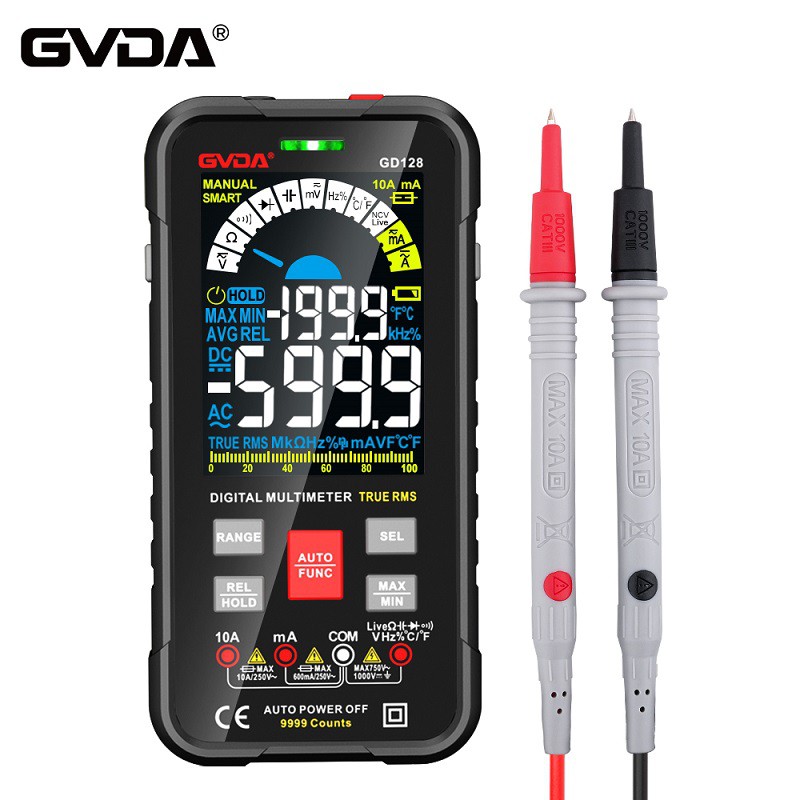

マルチメーターのダイヤルを R × 100 または R × 1K ギアに合わせます。赤いペンを 1 つのピンに接触させ、黒いペンを他の 2 つのピンに接続します。これにより、3 つのグループ (各グループは 2 つ) の読み取り値を取得できます。2 番目の測定値の 1 つが数百オームの低抵抗である場合、赤いペンの公称ピンの場合、接触はベースであり、トランジスタ チューブ タイプは PNP タイプです。黒いペンの公称ピンの場合、接触もベースであり、トランジスタ チューブ タイプは NPN タイプです。
2. エミッターとコレクターを識別する
三極管の製造においては、2 つの P 領域または 2 つの N 領域のドーピング濃度が異なり、エミッタ、コレクタが正しいものを使用した場合、三極管は増幅が強くなります。逆に、エミッタ、コレクタが互換で使用された場合、増幅は非常に弱くなります。これは、管のエミッタ、コレクタを区別できることを意味します。
チューブの種類とベース b を識別した後、次の方法を使用してコレクターとエミッターを識別できます。
マルチメーターをR×1Kに設定します。手でベースと別のピンをつまみます（電極が直接接触しないように注意してください）。測定現象が明確になるように、指を濡らして、ベースに接続された赤いペンをピンにつまみ、黒いペンをもう1つのピンに接続します。マルチメーターのポインターが右に振れる大きさを注意深く観察します。次に、2つのピンを右にし、上記の測定手順を繰り返します。2回の測定で針が右に振れる振幅を比較し、大きい振幅の振幅を見つけます。PNP型トランジスタの場合、黒いペンをベースがつまんだピンに接続し、上記の実験を繰り返して、針の振幅を見つけます。NPN型の場合、黒いペンはコレクターに接続され、赤いペンはエミッターに接続されます。PNP型の場合、赤いペンはコレクターに接続され、黒いペンはエミッターに接続されます。
この電極識別方法の原理は、マルチメーターの内部バッテリーを使用してトランジスタのコレクタとエミッタに電圧を加え、増幅能力を持たせることです。手でベース、コレクタをつまむと、抵抗を介して三極管に正のバイアス電流が加わり、導通します。このとき針は右に振れて増幅能力の大きさを反映し、エミッタ、コレクタを正しく識別できます。
